太陽能模擬器用于室內模擬太陽光，LED 因高效、長壽命在其設計中受關注。國際電工委員會的IEC 60904 - 9:2020標準更新，引入新光譜范圍、A + 類光譜要求等準則，Luminbox全光譜LED太陽模擬器，致力于滿足大面積均勻光照的嚴格要求，以A+AA+綜合性能，實現光譜精準、輻照均勻與運行穩定的三重突破，通過權威認證，為科研與工業測試提供高可靠、標準化的全光譜光照解決方案。

太陽模擬器的核心作用

luminbox

太陽模擬器的主要功能是復現太陽光譜，是一種能夠在室內條件下對太陽能電池特性進行可控測量的設備。傳統的太陽模擬器通常使用氙燈或鹵素?zé)?/strong>作為光源，但這些光源存在能耗高、壽命短、光譜匹配度有限等問題。

相比之下，LED光源具有顯著優勢：

高效節能：LED的功率轉換效率遠高于傳統光源。

長壽命：LED的使用壽命可達數萬小時，遠勝氙燈。

精準調控：通過組合不同波長的LED，可以更靈活地匹配太陽光譜。

模型與計算方法：

多光譜優化探尋最優解

luminbox

本文旨在通過一系列模擬，依據標準中最新定義的準則，對基于LED 的以及 LED 與鹵素?zé)艋旌系奶?yáng)模擬器進行優化。

研究人員在研究中考慮了15 種光源光譜。為確定滿足A + 類光譜要求的最少光源組合，他們先通過數值優化找到初步的光源子集，之后再添加光源以降低光譜失配。在這一過程中，Matlab 優化工具箱里的 fmincon 求解器發揮了重要作用，它能幫助研究人員找到滿足約束條件的非線性多變量函數的最小值。

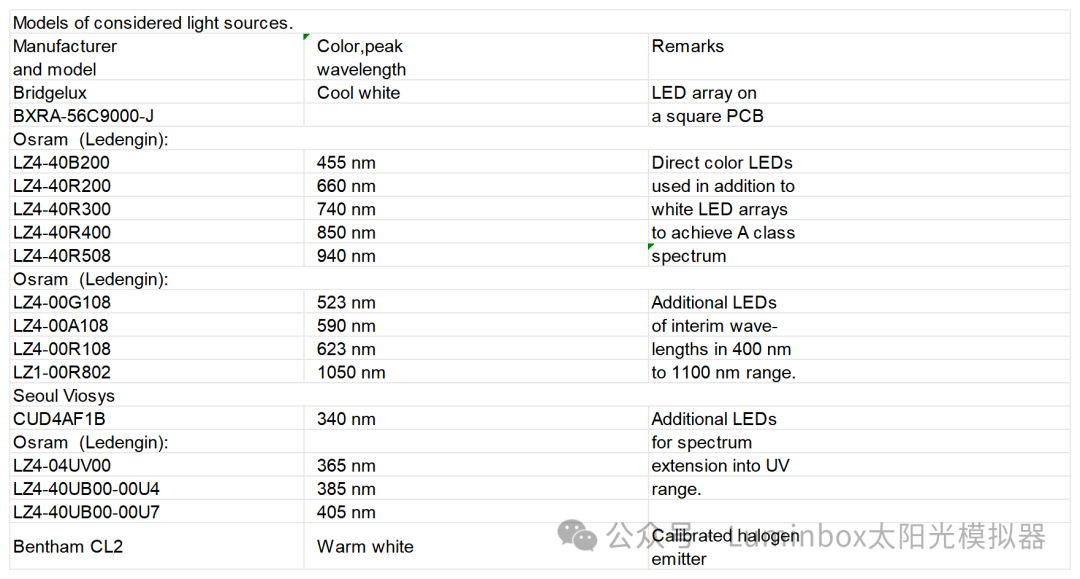

光源模型表

A+太陽能模擬器的最小光源集

luminbox

研究發現僅用四種LED 光源就能實現 A + 類光譜，如 L4.1 和 L4.2 配置。L4.1 配置保留了與之前研究中相同的光譜覆蓋，但光譜偏差有所增加；L4.2 配置由于采用了 1050nm 的 LED，光譜覆蓋更高且偏差更低，這得益于其與標準 AM1.5G 光譜中大氣傳輸窗口的匹配。

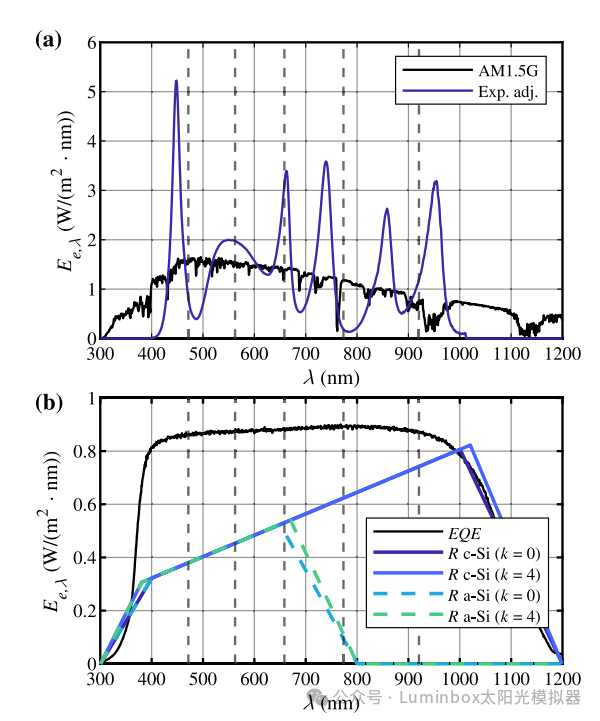

AM1.5G 參考光譜與經調整的太陽能模擬器光譜圖

降低光譜失配因子

luminbox

盡管L4.1 和 L4.2 配置滿足 A + 類光譜要求，但它們的光譜失配因子符號相反。通過混合這兩種配置的光源形成 L5 配置，并添加 365nm 的 UV LED 得到 L6 配置，能顯著降低光譜失配因子，同時提高光譜覆蓋、降低光譜偏差。

L4.1、L4.2 及混合配置 L5 的光譜圖

展示不同配置太陽能模擬器光譜，以及L5、L6 配置下光譜失配因子與 365nm UV LED 輻照度關系圖

提高光譜覆蓋

luminbox

鹵素?zé)舻膶捁庾V特性為提高1100-1200nm 的光譜覆蓋提供了有效途徑。例如 H5 配置，僅用五種不同類型的光源就實現了較高的光譜覆蓋；H6 配置在此基礎上添加 405nm LED，進一步提升了光譜覆蓋，且光譜失配因子也處于較低水平。

H8 配置太陽能模擬器光譜及光譜失配因子與 k 關系圖

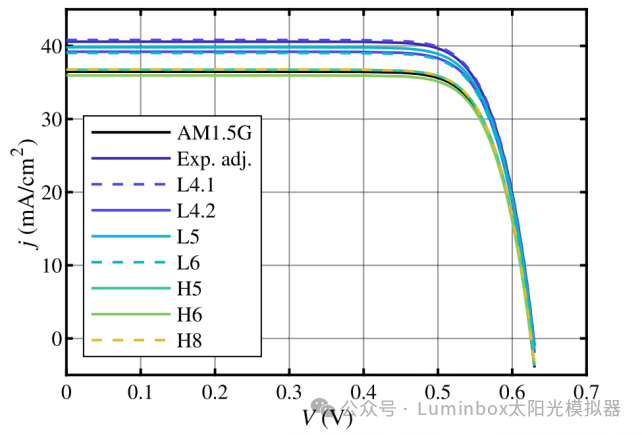

不同照明光譜下模擬的j-v 曲線

電流 - 電壓特性模擬

luminbox

通過模擬不同光譜照射下硅光電池的電流 - 電壓特性發現，僅 LED 的模擬器短路電流密度比標準 AM1.5G 光譜高 12%，而混合了鹵素?zé)舻哪M器短路電流值更接近標準值，開路電壓差異則較小。這表明混合模擬器在模擬真實太陽光方面具有一定優勢。

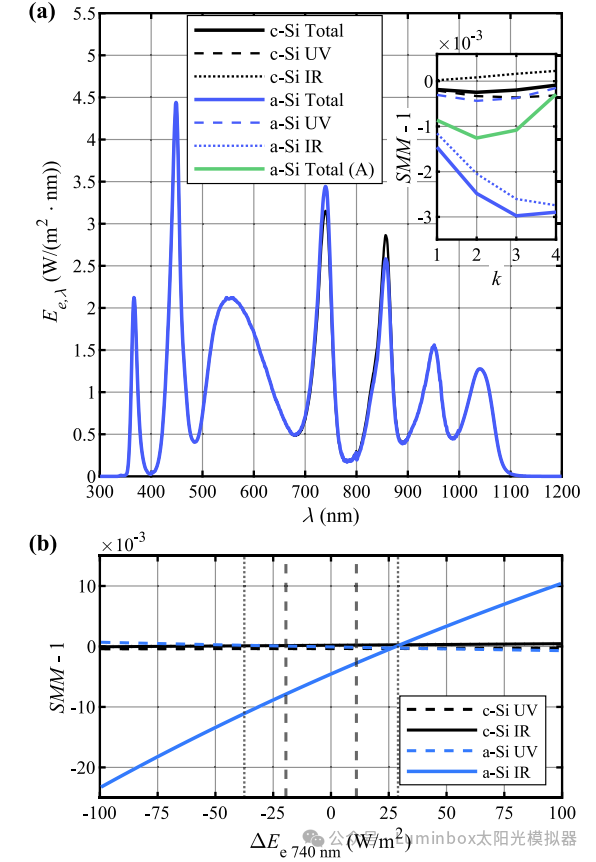

L6 模擬器原始和 a-Si 優化光譜，以及光譜失配因子與 740nm LED 輻照度關系圖

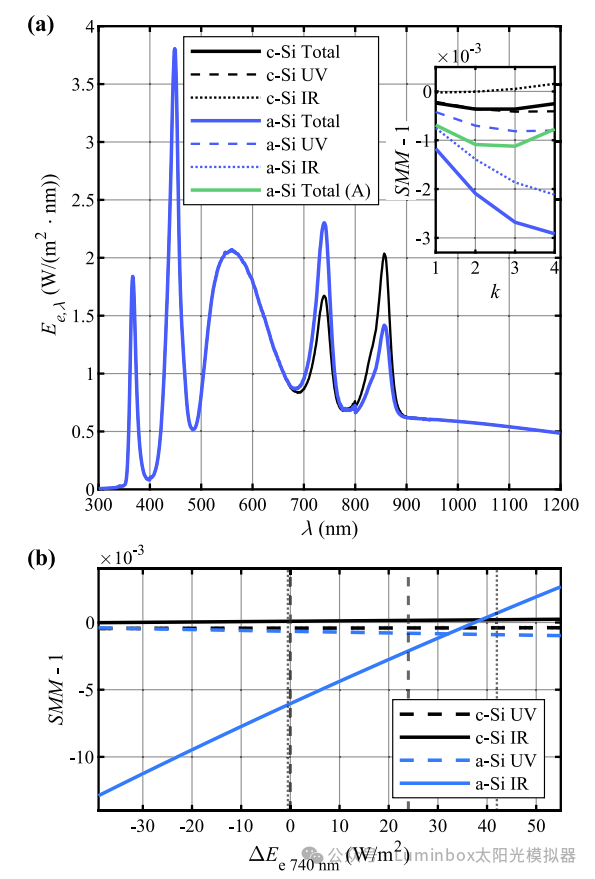

H5 模擬器原始和 a-Si 優化光譜，以及光譜失配因子與 740nm LED 輻照度關系

設計的可制造性

luminbox

研究人員以之前的太陽能模擬器為基礎進行實驗，驗證優化設計的可制造性。實驗發現，添加365nm 和 1050nm 的 LED 后，能在一定程度上實現優化目標。雖然集成鹵素?zé)舸嬖诩夹g(shù)挑戰，但實驗證明在現有模擬器的尺寸范圍內，有望實現混合太陽能模擬器的光譜優化，不過 1050nm LED 的功率或布局還需進一步優化。

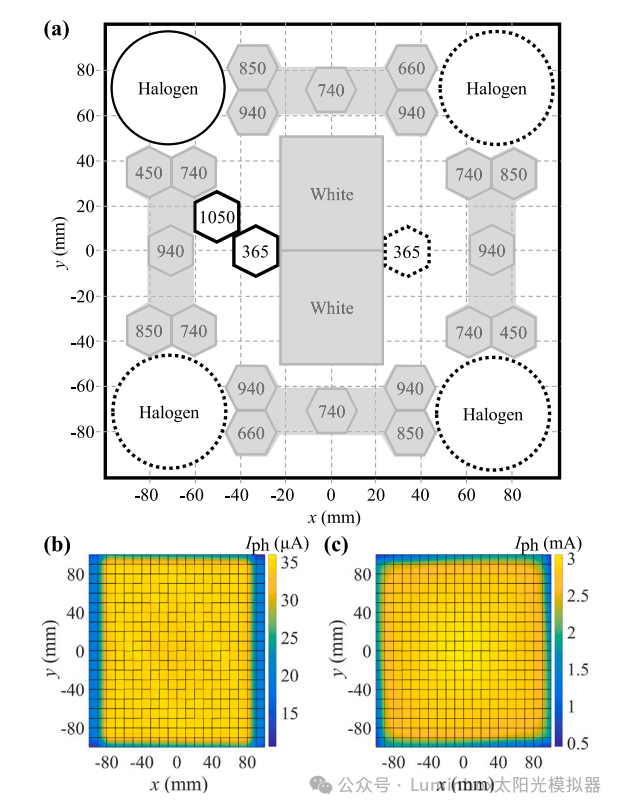

混合太陽能模擬器實驗設計圖

研究結論：開啟新的研究方向

luminbox

研究表明，利用新定義的光譜范圍和LED 的特性，僅用四種不同類型的光源就能構建 A+類太陽能模擬器。通過精心設計 LED 組合，可大幅降低光譜失配因子。調整 740nm LED 的輻照度對不同類型光電池的光譜失配影響不同，可用于同時優化針對多種光電池的太陽能模擬器，但可能需要在光譜等級上做出一定妥協。此外，使用鹵素?zé)?/strong>能有效提高光譜覆蓋，混合模擬器在性能上表現更優。實驗還驗證了部分優化設計的可制造性，為后續研究和實際應用奠定了基礎。

Luminbox

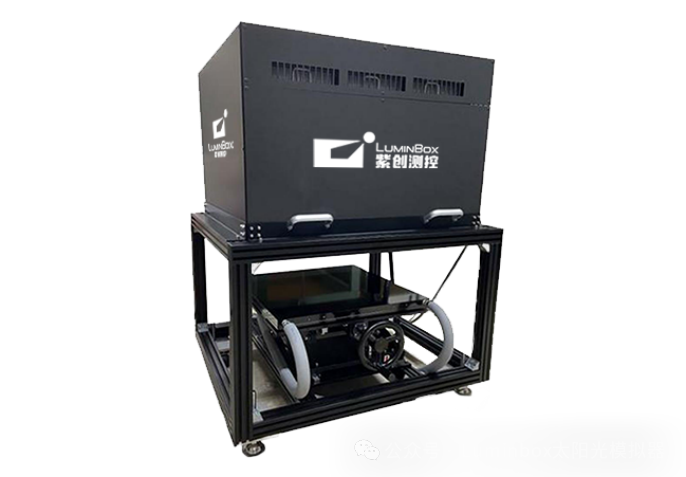

全光譜大面積LED太陽模擬器

luminbox

全光譜大面積LED太陽模擬器以A+AA+綜合性能，實現光譜精準、輻照均勻與運行穩定的三重突破，通過權威認證，為科研與工業測試提供高可靠、標準化的全光譜光照解決方案，推動精密光學實驗邁向更高精度與可重復性。

1.A+級光譜匹配：300-1200 nm全覆蓋，誤差≤1%（IEC標準）。

2.高均勻輻照：45cm×45cm區域不均勻度僅1.8%（A級）。

3.超穩運行：20分鐘波動≤0.5%（A+級）。

4.權威認證：國家計量院校準，國際標準合規。

5.工業級設計：適配光伏、材料、光催化等多場景。

LED太陽模擬器的誕生，標志著光伏測試技術從“經驗驅動”全面轉向“數據驅動”。Luminbox全光譜大面積LED太陽模擬器的模塊化設計、光譜可編程特性與長時穩定性，不僅為實驗室研究提供了可追溯、可復現的光照基準，更突破了傳統光源在工業級大規模測試中的效率瓶頸。

原文參考：《Rational selection of light sources for LED-based solar simulators》
