機械臂在車間里精準作業時，突然風扇轉速失控、LED 屏亂閃、通訊中斷？這些看似隨機的故障，很可能是 “電磁干擾（EMC）” 在搞鬼。作為工業生產的 “精準手”，機械臂控制器的穩定性直接決定生產效率 —— 雷卯電子針對機械臂控制器的 EMC 難題，從散熱到警報，從通訊到防護，給出了一套 “全模塊抗干擾方案”，讓電磁干擾再也掀不起風浪。

一、風扇模塊：散熱穩，噪音小，壽命長

機械臂高速運轉時，控制器溫度飆升易導致宕機。雷卯方案用 “智能溫控 + 高效器件” 雙管齊下：

· 實時轉速算法根據溫度調檔，避免風扇 “盲目狂轉”，噪音降低 30%，能耗減少 20%；

· 核心器件SM5819WS 肖特基二極管（SOD323 封裝）像個 “高效開關”，減少電路損耗的同時，確保轉速調節信號穩定，讓散熱始終 “恰到好處”。

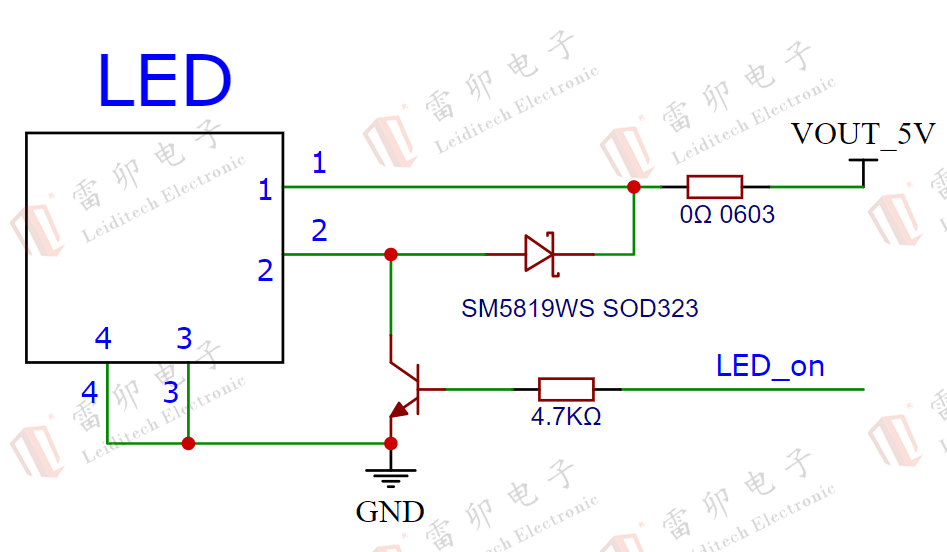

二、LED 顯示模塊：狀態看得清，故障不耽誤

工作模式、故障報警全靠 LED 屏傳遞，一旦閃爍或失真，極易引發操作失誤。雷卯方案的秘訣是：

· 低功耗驅動電路搭配SM5819WS 二極管，減少電能浪費的同時，讓顯示信號 “穩如泰山”；

· 高對比度設計 + 穩定電流輸出，即使車間強光環境下，屏幕也清晰不閃，使用壽命延長 2 年以上。

三、BEEP 蜂鳴器：故障警報 “一叫就靈”

設備異常時，蜂鳴器若反應慢或聲音模糊，可能錯過最佳處理時機。雷卯方案讓警報 “快、準、響”：

· 優化驅動電路 +SM5819WS 二極管，確保 PWM 信號精準放大，故障發生時 0.1 秒內啟動警報；

· 聲音清晰度提升 40%，哪怕車間噪音大，操作人員也能立刻察覺異常。

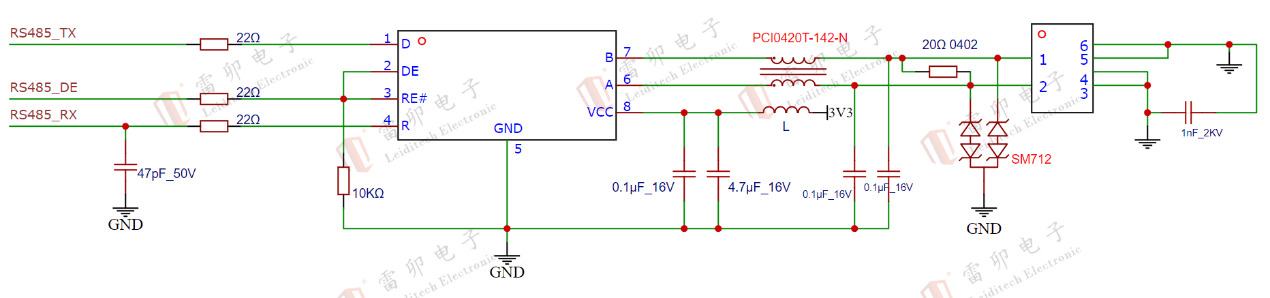

四、RS485 通訊模塊：抗干擾，傳得準

工業環境中，RS485 通訊常因電磁干擾丟包，導致機械臂 “不聽話”。雷卯方案用雙重防護破解：

PCI0420T-142-N 共模電感強化抗干擾能力，像給信號加了 “防護罩”，減少雜訊干擾；

SM712 靜電保護器件單顆守護兩路信號，通過最高等級靜電測試（接觸 / 空氣放電 30kV），插拔設備時再也不怕靜電擊穿接口。

五、以太網模塊：高溫高速不丟包

千兆網傳輸時，哪怕微小干擾都可能導致數據中斷。雷卯方案針對高速網絡特性設計：

· 3R090-5S 氣體放電管搞定浪涌防護，寄生電容≤2pF，完美適配千兆網需求；

· GBLC03C 低電容 ESD 器件（寄生電容僅 0.6pF），比行業標準更優，差分信號抗干擾能力拉滿，高溫環境下連續傳輸不丟包。

六、MCU 串口：靜電來了 “不怕炸”

MCU 的 UART 串口在插拔設備時最易受靜電沖擊，雷卯方案針對性防護：

· 3.3V 串口用ESDA33CP30，5V 串口用ULC0542C，接觸放電最高 22kV，空氣放電 25kV，靜電來了 “硬抗不崩”；

· 寄生電容≤1pF，絕不干擾 9600bps-115200bps 的常規傳輸速率，數據跑得又快又穩。

從散熱到通訊，從靜電到浪涌，雷卯用 15 年工業 EMC 經驗，把每個模塊的 “抗干擾細節” 拉滿：器件選型精準適配機械臂控制器需求，電路設計兼顧穩定性與能耗，最終實現 “故障少、壽命長、效率高” 的核心價值。
