項目背景

全球能源向清潔能源轉型推動光伏產業快速發展，但光伏電站分布廣、數據采集缺統一標準，不同設備協議不兼容，難滿足集中高效監控需求。IEC104 協議因可靠、實時、兼容，成光伏數據接入能源監控平臺的優選，故開展本項目。

項目需求及現場調研

需按 IEC104 協議采集光伏電站各類數據并傳輸至能源監控平臺，實現數據交互、展示、分析等功能，滿足實時性、可靠性等要求。

工廠情況：

光伏電站數據采集不夠全面，數據積累少，光伏設備與數據安全保障體系待完善，信息不互通，依靠人工來管理設備，人力資源浪費嚴重，生產效率低。

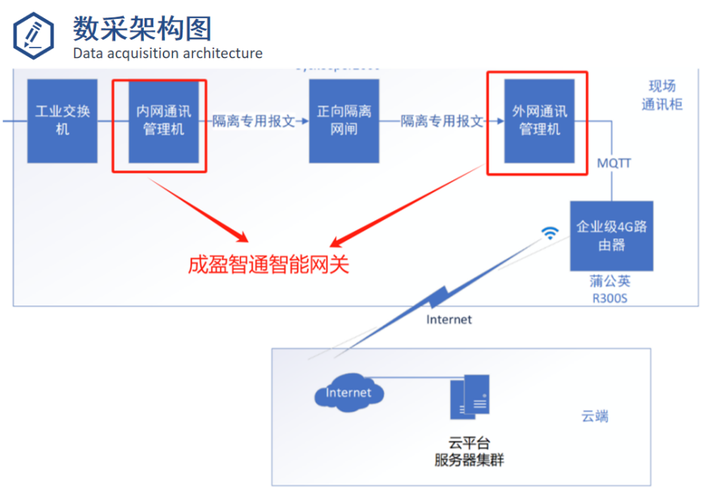

數采架構

智能網關采集光伏IEC104協議，通過TCP/IP轉發到南瑞正向隔離器，再由智能網關通過TCP/IP接收數據，最后通過MQTT轉發到能源監控平臺

添加圖片注釋，不超過 140 字（可選）

現場實施

智能網關采集光伏IEC104協議，通過TCP/IP轉發到南瑞正向隔離器，再由智能網關通過TCP/IP接收數據，最后通過MQTT轉發到能源監控平臺

智能網關采集數據

將數據從內網轉到外網

通過MQTT進行數據轉發

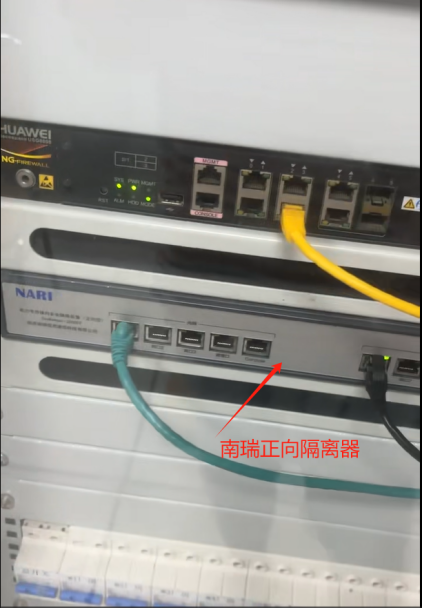

隔離器的配置

數據采集、轉發及展示

工具采集測試

Vlink數據采集

通過MQTT協議轉發數據

數據轉發到能源監控平臺

項目實施成果

項目建成基于 IEC104 協議的光伏數據采集傳輸體系，實現與能源監控平臺對接，提升了工廠光伏系統管理效率與經濟效益。
