RS485轉PROFINET網關在JRT激光測距傳感器中的應用與配置詳解

在工業自動化領域，實現不同協議設備間的無縫協作是提升生產效率的關鍵。當JRT激光測距傳感器需要通過RS485接口接入PROFINET網絡時，RS485轉PROFINET網關便成為橋梁。本文將深入解析這一技術鏈條，從協議原理到實際配置，為工程師提供可落地的解決方案。

RS485是一種常見的串行通信標準，適用于短距離、抗干擾要求高的場景，而PROFINET是基于工業以太網的實時通信協議，支持高速數據傳輸和復雜拓?fù)浣Y(jié)構。兩者的結合需要RS485轉PROFINET網關完成協議轉換：RS485轉PROFINET網關的RS485接口接收傳感器發送的Modbus RTU等串行協議數據，將其封裝為PROFINET幀，通過以太網傳輸至PLC。這種轉換如同翻譯官，將兩種語言轉化為彼此可理解的指令。

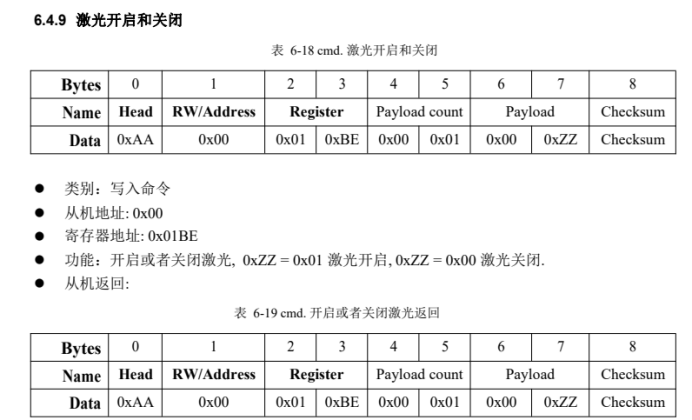

傳感器啟停的指令映射，JRT激光測距傳感器的測量模式通常通過特定指令觸發，例如

在PROFINET網絡中，這些指令需通過RS485轉PROFINET網關的寄存器映射實現。具體流程為：

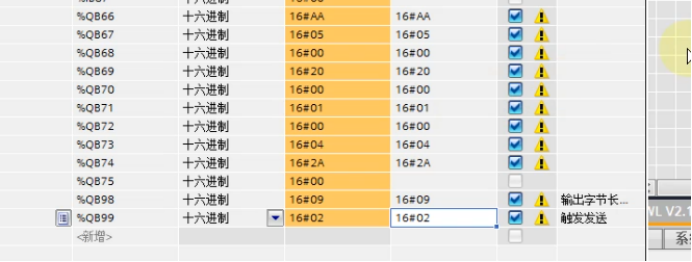

PLC向RS485轉PROFINET網關的PROFINET輸出區寫入控制指令；

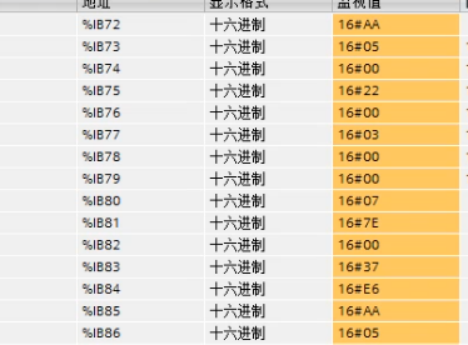

RS485轉PROFINET網關將指令轉換為RS485信號發送至傳感器；傳感器執行測量后，數據通過反向路徑回傳至PLC。

在博圖（TIA Portal）環境中，配置分為三個階段：

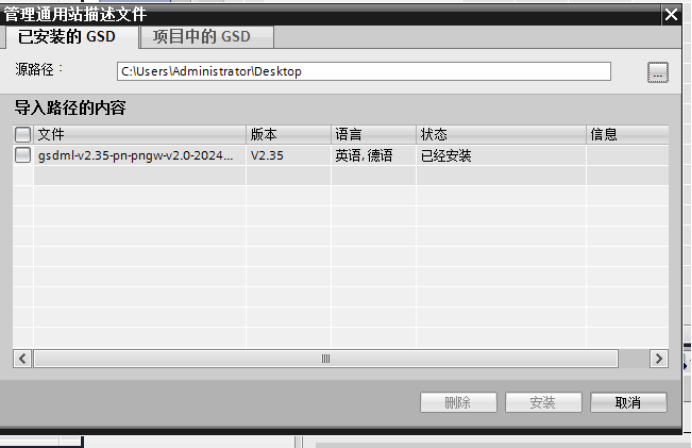

硬件組態：導入RS485轉PROFINET網關GSD文件，建立PROFINET設備拓?fù)洌O(shè)置設備名稱與IP地址（避免特殊字符）。RS485轉PROFINET網關的雙路PROFINET接口支持冗余設計，適合高可靠性場景。

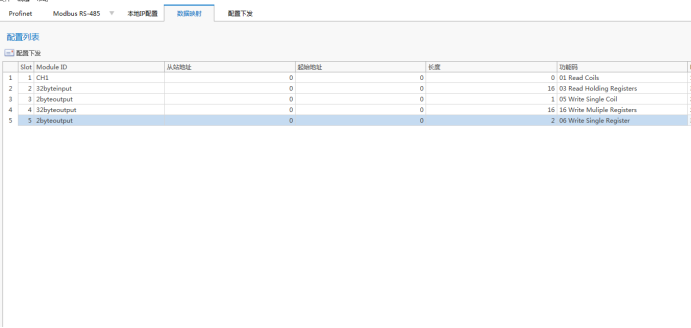

數據映射：定義輸入/輸出字節長度，例如分配32字節輸入?yún)^(qū)接收傳感器距離值，32字節輸出區發送控制命令。需注意字節序（大端/小端）與傳感器協議對齊。

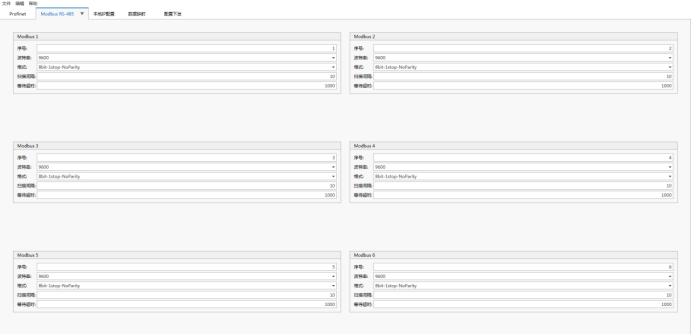

模式選擇：在RS485轉PROFINET網關配置軟件中設定RS485參數（波特率、校驗位等），并選擇“透明傳輸”或“協議解析”模式。對于JRT傳感器，通常選擇透明傳輸以保留原始指令結構。

通過上述技術拆解可見，讓RS485傳感器在PROFINET網絡中“活起來”，關鍵在于理解協議差異、精準配置數據映射，并針對場景優化通信性能。隨著工業物聯網發展，這類跨協議集成將成為常態，而掌握其方法論，便是工程師的核心競爭力。
