RS485轉Profinet網關在JRT激光測距傳感器工業自動化中的應用

在工業自動化領域，實現不同協議設備間的無縫協作是提升生產效率的關鍵。當JRT激光測距傳感器需要通過RS485轉Profinet網關接入PROFINET網絡時，其測量模式的啟動與數據傳輸涉及協議轉換、參數配置及硬件協同。以下從技術原理到實踐案例，逐步解析這一過程。

RS485轉Profinet網關的本質是協議轉換器，它將RS485設備的串行通信數據封裝為PROFINET支持的以太網數據幀。PROFINET基于標準以太網（TCP/IP），但通過實時擴展（如IRT協議）實現毫秒級響應，適合高精度傳感器控制。例如，JRT傳感器的測量指令（如啟動激光、讀取距離）原本通過RS485的Modbus RTU協議發送，網關則將其轉換為PROFINET IO數據，供PLC處理。這種轉換如同翻譯官，讓講不同語言的設備順暢對話。

網絡拓?fù)浯罱?/p>

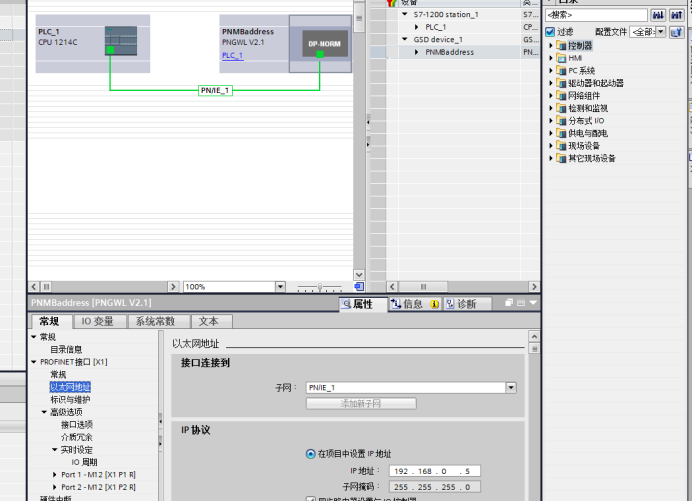

RS485轉Profinet網關需與PLC（如西門子S7-1200）處于同一網段，IP地址和設備名稱需在博圖（TIA Portal）中預先定義。

RS485端參數匹配

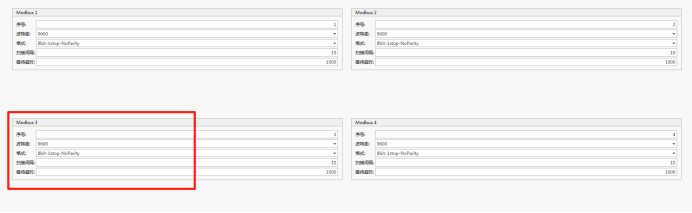

在RS485轉Profinet網關配置軟件中，需設定與JRT傳感器一致的串口參數：波特率（如9600bps）、數據位、停止位及校驗方式。

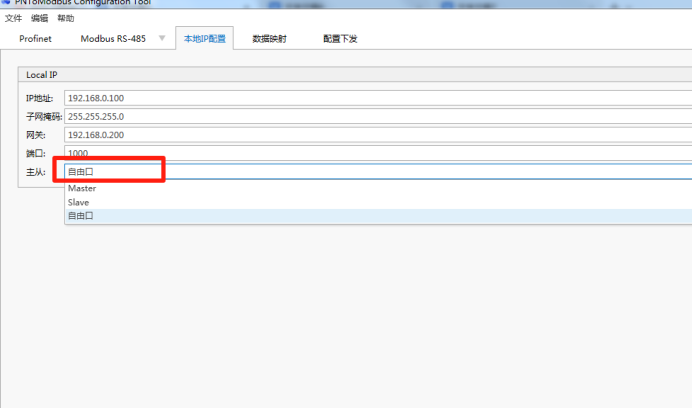

工作模式選擇自由口模式，PLC為控制器（主站），傳感器為設備（從站）。

GSD文件導入與IO分配

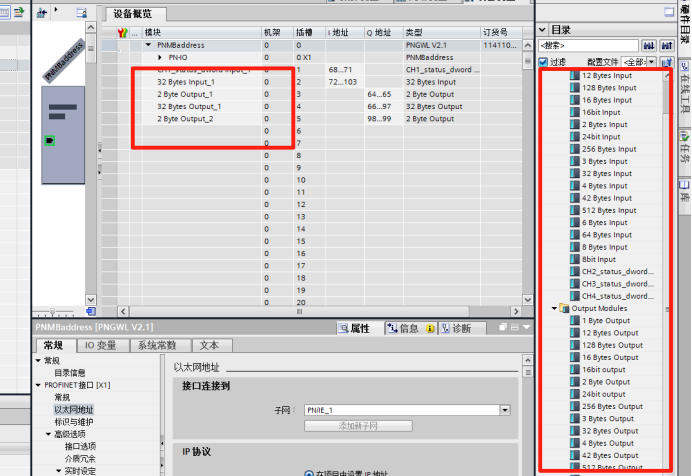

安裝RS485轉Profinet網關的GSD文件后，在PLC項目中添加設備模塊，分配輸入輸出字節長度。例如，32字節輸入用于接收測距數據，32字節輸出用于發送啟動指令。

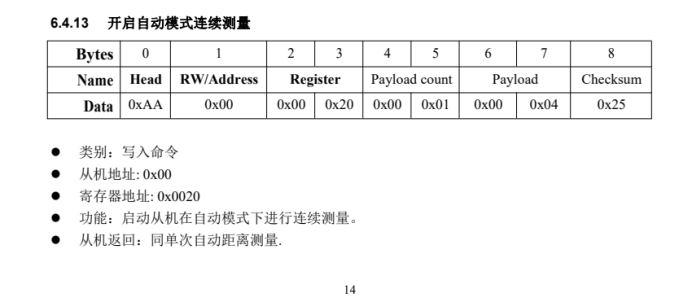

測量指令的觸發邏輯

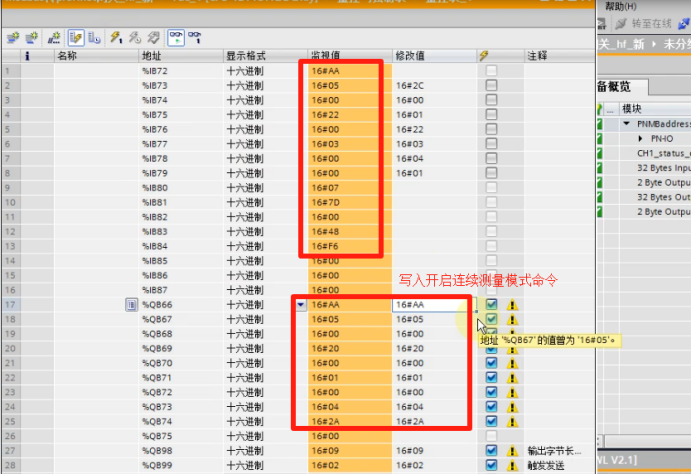

通過PLC程序向RS485轉Profinet網關輸出區寫入特定指令碼（如0x01啟動激光），網關將其轉換為RS485信號發送給JRT傳感器。

傳感器響應后，距離數據通過RS485轉Profinet網關輸入?yún)^(qū)傳回PLC。這一過程類似按下遙控器按鈕，電視接收信號后執行換臺操作。

通過上述步驟，RS485轉Profinet網關不僅解決了協議差異問題，更將激光測距傳感器的高精度特性融入工業以太網體系，為智能工廠的精準控制提供了底層支持。
