全光譜LED 太陽光模擬器是通過半導體光電子技術與精密光學調控，在實驗室復現自然太陽光關鍵特性（連續光譜、穩定強度、均勻準直光場）的專用設備，且需嚴格契合IEC 60904-9、ASTM G173等國際標準。紫創測控luminbox的全光譜 LED 太陽光模擬器，其性能落地正基于對核心原理的深度把控。下文將從光譜合成、輻照強度調控、空間光場優化及熱管理四大模塊，系統解析全光譜LED 太陽光模擬器的工作原理。

光譜合成：復現 AM1.5G 標準連續譜

luminbox

全光譜led太陽光模擬器的光譜合成目標

自然太陽光經大氣吸收后形成280-2500nm連續譜，國際地面標準為AM1.5G譜（總輻照1000W/m2）。因單個LED為窄帶尖峰譜（半高寬10-50nm），光譜合成是全光譜LED 太陽光模擬器復現該標準的核心，需經 “多波段LED 組合 + 光譜補償 + 閉環校準” 三步。

多波段LED組合需依AM1.5G 能量分布選型：AlGaN 基 LED（280-400nm，紫外）、InGaN/AlGaInP 基 LED（400-780nm，可見光，含藍 / 綠 / 紅）、GaAs/InGaAs 基 LED（780-2500nm，近紅外），按蜂窩狀排列避免局部光強集中。

光譜補償針對“光譜鋸齒” 與波段缺口（如 600-620nm）：一是 PC-LED 技術，藍光 LED 涂 YAG:Ce3?熒光粉，將部分藍光轉為 500-700nm 寬譜黃綠光；二是引入 2-10nm CdSe/ZnS 核殼量子點，借量子限制效應補缺口。

閉環校準需在出光口搭載分辨率≤0.5nm 的高精度光柵光譜儀，實時采集光譜并與 AM1.5G 標準譜對比，計算偏差后反饋至多通道驅動電路，動態調整 LED 電流，確保短期光譜漂移≤±5%（IEC 60904-9,2021）。

輻照強度調控：模擬太陽常數與動態波動

luminbox

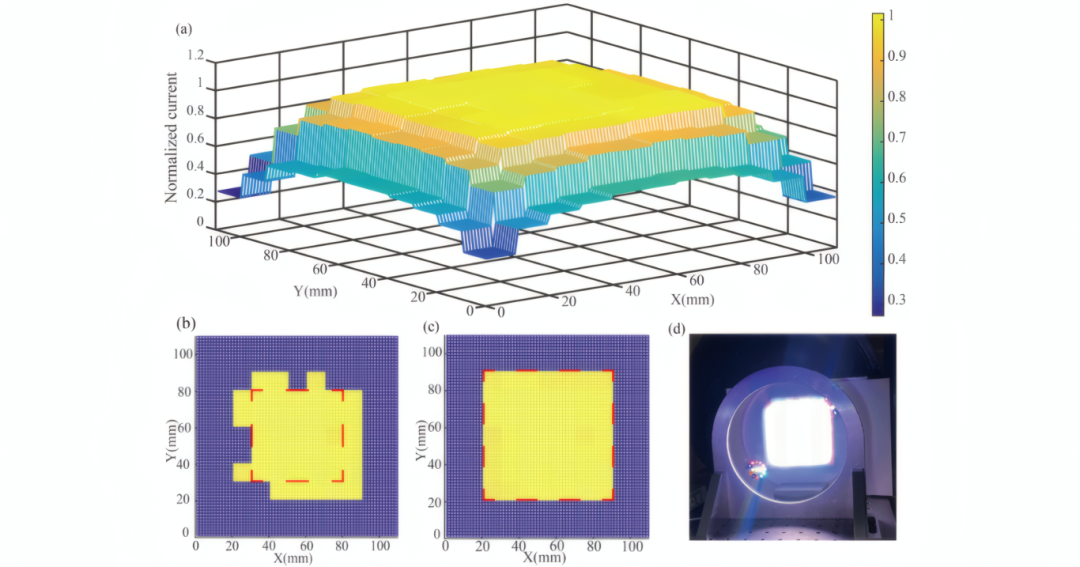

工作距離為100 mm時，全光譜led太陽光模擬器垂直于光束的目標表面輻照度分布

自然太陽光地面輻照強度圍繞1000W/m2（太陽常數）波動，全光譜LED 太陽光模擬器模擬該特性需借助“精準驅動+ 閉環反饋” 系統。

1.硬件以多通道恒流驅動為核心

LED 光輸出與正向電流線性相關（0.1-0.8 額定電流區間線性度≥0.98），全光譜 LED 太陽光模擬器為不同波段 LED 設獨立通道，采用 Buck 型 DC-DC 架構 + REF5050 基準電壓源，電流精度≤±0.5%，避免通道串?dāng)_。

2.軟件靠PID 閉環保障穩定

出光口設TSI-4100 級硅基輻照計（精度 ±1%），實時采集強度并與目標值對比，經 PID 算法調節驅動電流，滿足ASTM G173,2022 A 類標準（短期10min 穩定性≤±1%、長期 1h≤±2%）。

空間光場優化：實現均勻與準直

luminbox

全光譜LED 太陽光模擬器空間光場優化示意圖

自然太陽光短距離內為均勻平行光（發散角≤0.5°、均勻性≥95%），因此空間光場優化是全光譜LED 太陽光模擬器復現該特性、避免測試誤差的關鍵。

均勻性?xún)?yōu)化：出光口加裝微結構漫射板，借Mie 散射混合光束，消除陣列間隙光強梯度，確保均勻性≥95%（A 類標準）；小面積測試可搭配積分球，憑 “多次反射” 輸出均勻光，均勻性提至≥98%。

準直性?xún)?yōu)化：每顆LED 配焦距 10-20mm平凸透鏡，將原生光束（60-120°）壓縮至半發散角≤2.5°；近紅外大功率 LED 配反射率≥95% 的拋物面反射鏡，進一步降至≤1°，滿足光伏入射角測試需求。

熱管理：保障長期可靠性

luminbox

LED 電光轉換效率僅 30-50%，結溫（Tj）升高會導致光譜紅移與光衰，這是全光譜LED 太陽光模擬器長期運行的核心隱患。因此針對不同功率需求，全光譜LED 太陽光模擬器采用分級散熱方案：

低功率機型（總功率≤100W）采用被動散熱，將LED 陣列焊接于 AlN 陶瓷基板，下方連接鋁制鰭片散熱體，通過自然對流將結溫控制在≤60℃；

中高功率機型（總功率≥200W）采用主動散熱，要么通過“離心式風扇 + 鰭片” 實現強制風冷，要么通過 “微通道水冷板 + 循環水泵” 實現液冷。

綜上，全光譜LED 太陽光模擬器的原理本質是“多物理場協同調控”：以 AM1.5G 標準譜為目標，通過光譜合成實現連續譜匹配，通過輻照強度調控實現太陽常數模擬，通過空間優化實現均勻平行光復現，通過熱管理保障長期穩定性，四大模塊通過閉環反饋形成有機整體，最終構建“可量化、可重復、可調控” 的人工太陽環境。

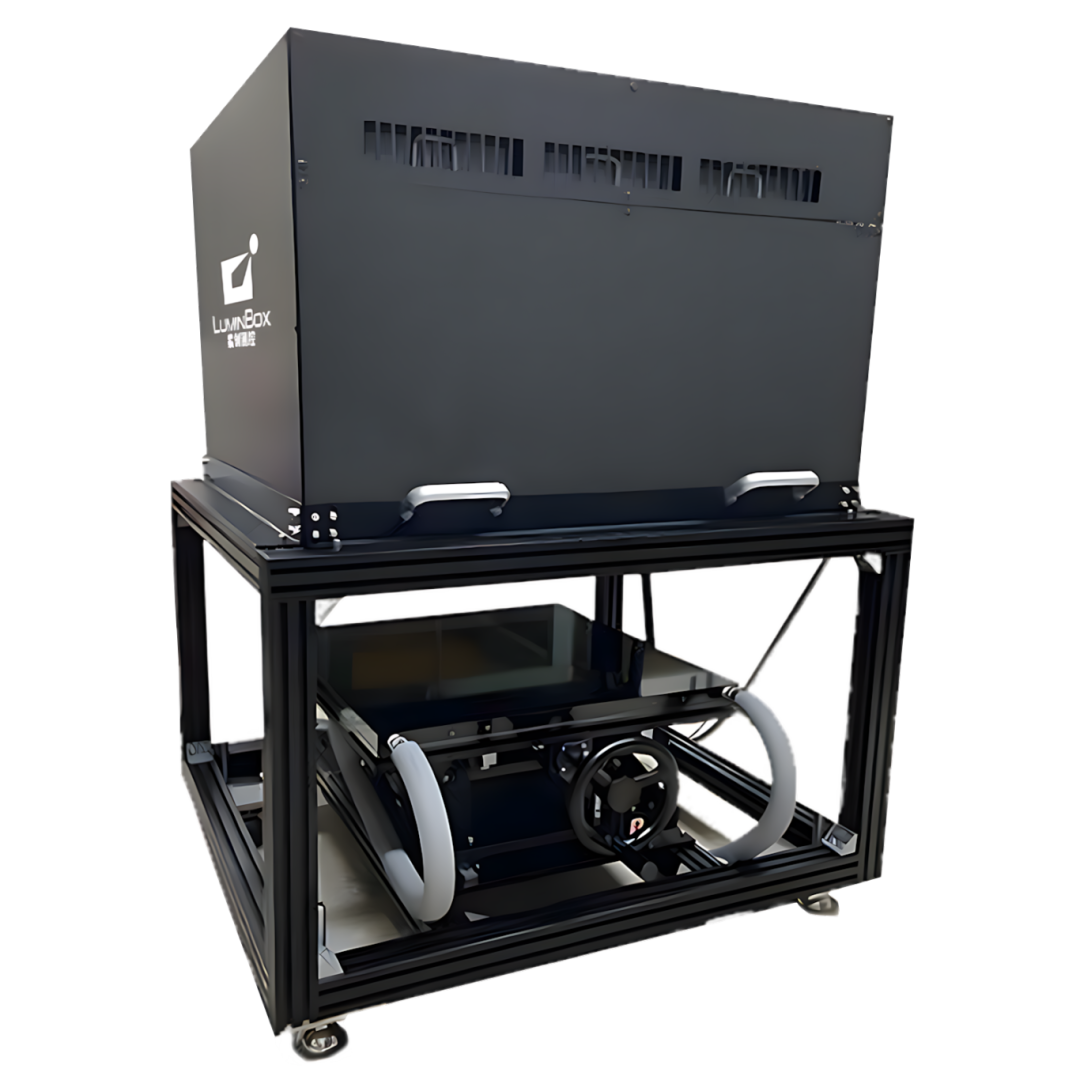

Luminbox大面積LED太陽模擬器

luminbox

紫創測控Luminbox全光譜大面積LED太陽模擬器以A+AA+綜合性能，實現輻照均勻、光譜精準與運行穩定的三重突破，通過權威認證，為材料測試提供高可靠、標準化的全光譜光照解決方案，推動光催化活性測試邁向更高精度與可重復性。

A+級光譜匹配：300-1200 nm全覆蓋，誤差≤1%（IEC標準）。

高均勻輻照：45cm×45cm區域不均勻度僅1.8%（A級）。

超穩運行：20分鐘波動≤0.5%（A+級）。

權威認證：國家計量院校準，國際標準合規。

工業級設計：適配光伏、材料、光催化等多場景。

紫創測控Luminbox憑借對光譜匹配度、輻照均勻性等核心指標的極致追求，已構建起覆蓋LED/氙燈/鹵素?zé)?/strong>全技術路線的產品矩陣，技術持續創新、關鍵性能指標表現出色，為客戶提供了優質的產品和全場景太陽光環境模擬解決方案。
