本篇教程源于一位客戶的真實需求，需要LabVIEW能夠檢測到鼠標滑動的方向，然后通過判斷滑動方向處理后續的功能。

下面請跟隨小編一起來學習一下吧！

本文教程：

鼠標滑動方向檢測

一、檢測原理：

檢測鼠標滑動方向的方法是：根據按下點（原點）和松開點（目標點）構成的向量方向，判斷鼠標移動的方向。

1、滑動判定

滑動的判定方式為鼠標按下到下一次松開之間的鼠標運動軌跡。

2、滑動方向

滑動方向的定義：以鼠標按下的坐標點為起點，以松開的坐標點為終點，兩點形成的向量方向即為滑動方向。

3、向量間的旋轉坐標變換

LabVIEW前面板的位置的直角坐標系如下：

滑動方向期望的直角坐標系如下：

我們可以通過下圖所示的坐標變換公式實現直角坐標系的轉換。

(x’,y’)是(x,y)逆時針旋轉θ角度后的坐標。

經過坐標變換后，只需要通過判斷變換后(x,y)坐標的正負性即可判斷滑動的方向。

二、程序?qū)崿F(xiàn)：

流程圖如下所示：

程序整體通過FGV實現。FGV存在兩種功能：鼠標按下、鼠標松開；鼠標坐標保存再FGV中的移位寄存器。

鼠標按下功能的程序框圖如下所示：

鼠標松開功能的程序框圖如下所示：

三、demo應用：

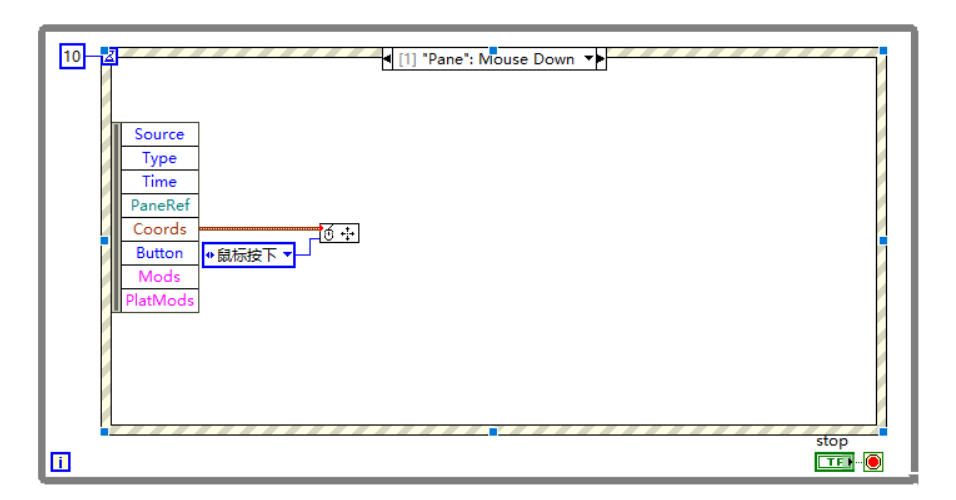

“鼠標滑動方向檢測FGV”需要配合程序中的“鼠標按下”、“鼠標松開”事件結構一起使用。

最后在鼠標松開的事件中判斷移動方向，并編寫自己的程序。

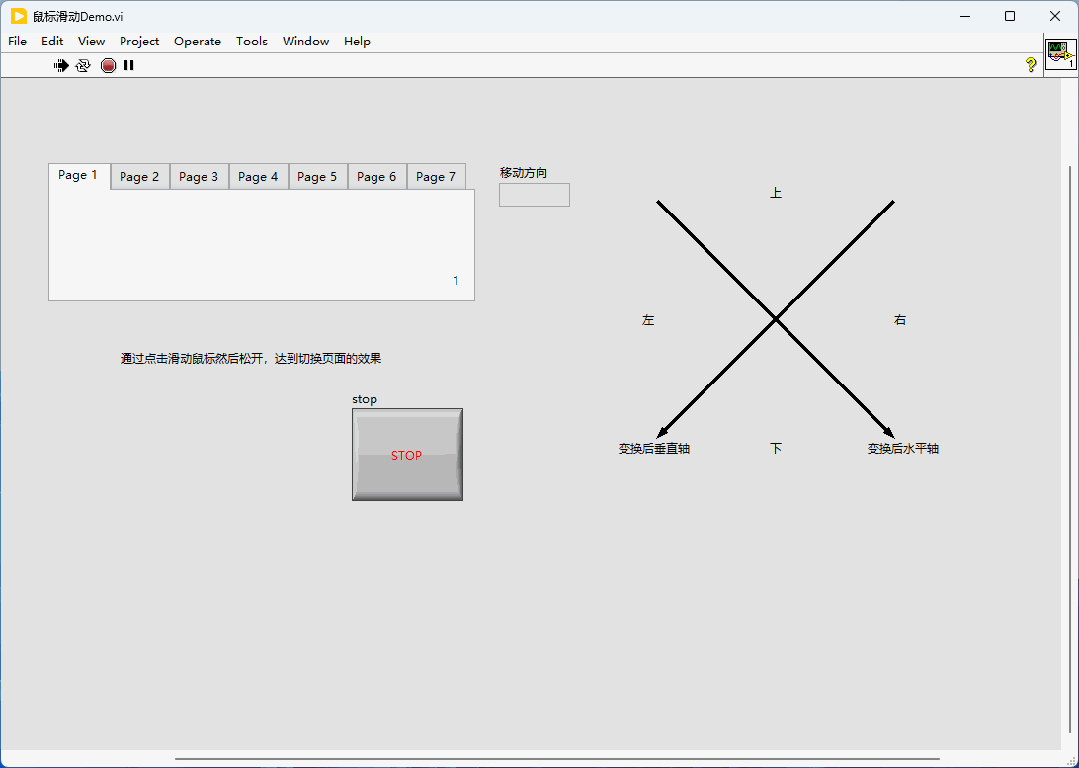

Demo完成的效果為鼠標左滑或者右滑的時候切換選項卡的頁面。

四、總結

通過本文中“鼠標滑動方向檢測FGV”可以讓你在應用程序中檢測到鼠標滑動方向，并根據方向?qū)崿F(xiàn)對應的功能。

以上就是鼠標滑動方向檢測的所有內容啦，歡迎大家留言討論，交流分享！
