TPS6302x 器件為由兩節或三節堿性電池、鎳鎘或鎳氫電池、單節鋰離子或鋰聚合物電池、超級電容器或其他電源軌供電的產品提供電源解決方案。支持高達 3 A 的輸出電流。使用電池時，它們可以放電至低于 2 V。降壓-升壓轉換器基于固定頻率脈寬調制 （PWM） 控制器，使用同步整流來獲得最大效率。在低負載電流下，轉換器進入省電模式，以在較寬的負載電流范圍內保持高效率?？梢越檬‰娔Ｊ?，強制轉換器在固定開關頻率下工作。開關中的最大平均電流限制為4 A的典型值。輸出電壓可使用外部電阻分壓器進行編程，或固定在芯片內部?？梢越棉D(zhuǎn)換器以最大限度地減少電池消耗。在關機期間，負載與電池?cái)嚅_連接。

TPS6302x 器件在 –40°C 至 85°C 的自由空氣溫度范圍內工作。 這些器件采用 14 引腳 VSON 封裝，尺寸為 3 mm × 4 mm （DSJ）。
*附件：tps63021.pdf

特性

• 輸入電壓范圍：1.8 V 至 5.5 V
• 可調輸出電壓：1.2 V 至 5.5 V
• V 的輸出電流 在 > 2.5 V、V 外 = 3.3 V：2 A
• 在整個負載范圍內實現高效率
  • 工作靜態電流：25 μA
  • 省電模式，帶模式選擇
• 平均電流模式降壓-升壓架構
  • 模式之間的自動轉換
  • 2.4 MHz 的固定頻率工作
  • 可同步
• 功率良好輸出
• 安全和穩健的作特性
  • 過熱、過壓保護
  • 關機期間負載斷開

參數

方框圖

?1. 核心特性?

• ?輸入電壓范圍?：1.8 V 至 5.5 V，支持多種電源（如堿性電池、鋰電池、超級電容等）。
• ?輸出電壓?：
  • TPS63020：可調（1.2 V 至 5.5 V）。
  • TPS63021：固定 3.3 V。
• ?輸出電流?：
  • 升壓模式（VIN < V OUT ）：最高 3 A。
  • 降壓模式（VIN > V OUT ）：最高 4 A。
• ?效率?：全負載范圍內高效（典型值 >90%），支持節能模式（靜態電流僅 25 μA）。
• ?開關頻率?：2.4 MHz，支持外部同步。

?2. 關鍵功能?

• ?動態電壓定位?：輕載時輸出電壓略高（+3%），為瞬態負載提供裕量。
• ?動態電流限制?：根據輸入電壓和溫度自動調整，保護器件。
• ?電源管理?：
  • 使能引腳（EN）控制啟停，關斷時負載與輸入完全斷開。
  • 電源良好（PG）信號指示輸出電壓狀態。
• ?保護機制?：過壓、欠壓鎖定（UVLO）、過溫保護（OTP）。

?3. 應用場景?

• ?便攜設備?：條碼掃描儀、電子煙、單板計算機。
• ?通信設備?：PLC、光模塊、無線通信。
• ?備份電源?：電表、固態硬盤（SSD）的超級電容供電。
• ?溫度控制?：熱電冷卻器（TEC）驅動。

?4. 設計要點?

• ?電感選擇?：推薦 1 μH 或 1.5 μH，需滿足飽和電流要求（如 5.1 A）。
• ?電容配置?：
  • 輸入電容：≥10 μF（陶瓷電容優先）。
  • 輸出電容：3×22 μF（低ESR陶瓷電容）。
• ?布局建議?：
  • 主電流路徑短而寬，功率地與控制地單點連接。
  • 反饋電阻靠近FB引腳，減少噪聲干擾。

?5. 典型電路?

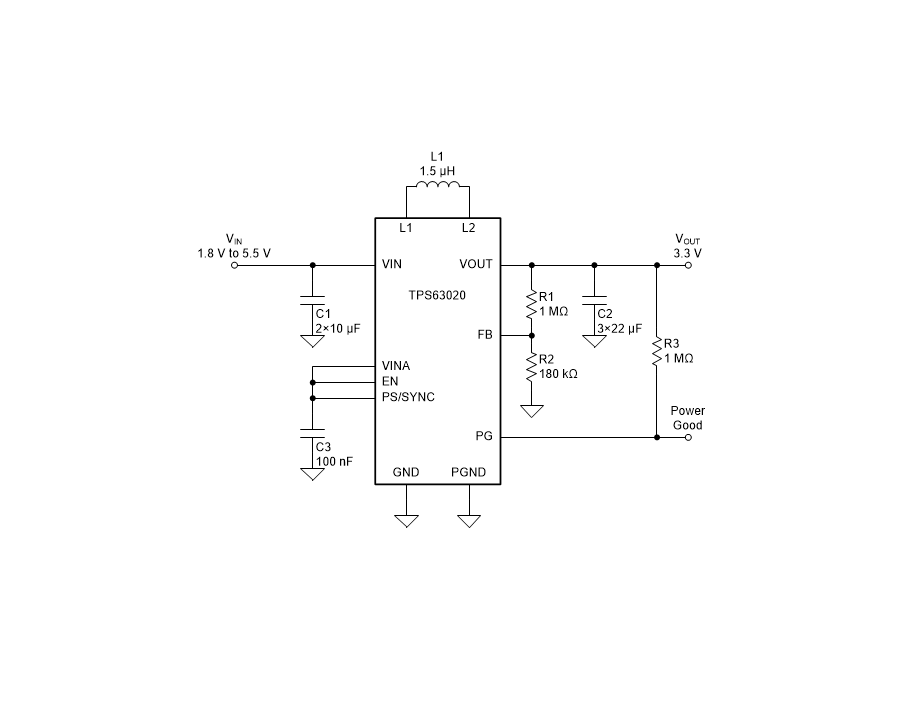

• ?TPS63020可調輸出?：通過外部電阻分壓器設置電壓（如 R1=1 MΩ，R2=180 kΩ 輸出 3.3 V）。
• ?TPS63021固定輸出?：FB引腳直接連接V OUT 。
• ?優化設計工具?：支持WEBENCH? Power Designer定制方案。

?6. 封裝與訂購信息?

• ?封裝?：14引腳VSON（3 mm × 4 mm），帶散熱焊盤。
• ?工作溫度?：-40°C 至 85°C（工業級）。
• ?訂購型號?：區分可調（TPS63020）與固定輸出（TPS63021）版本。
