一、行業背景與痛點分析

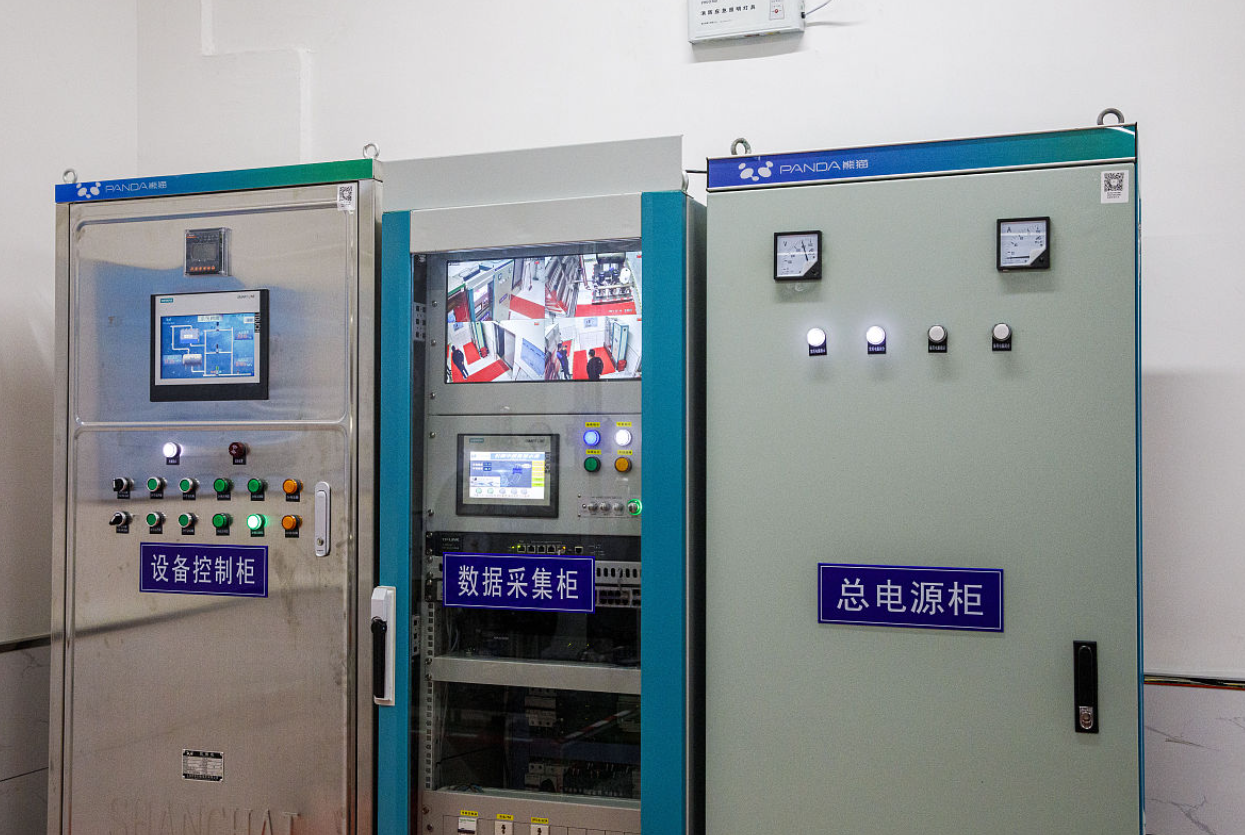

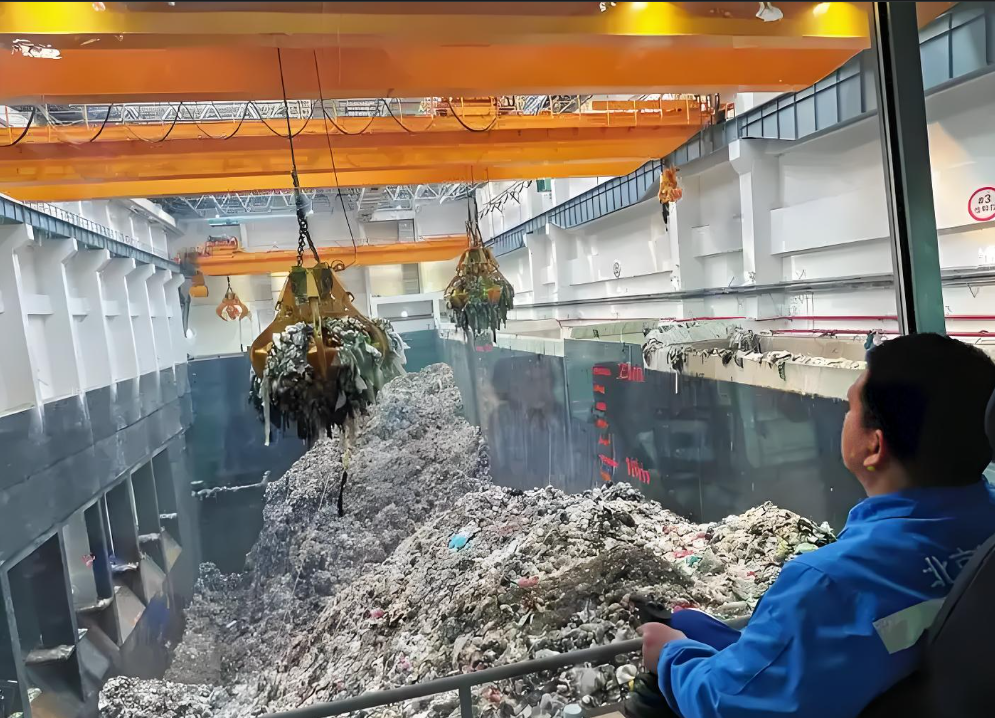

在環保設備遠程運維領域，隨著污水處理、垃圾焚燒等設施的規?；ㄔO(shè)，設備分布廣、運維難度大的問題日益凸顯。以某大型污水處理廠為例，其分布在不同區域的數十臺曝氣風機、水質監測儀等設備，傳統上依賴RS485串口進行數據交互，存在以下核心痛點：

通訊距離限制：串口通訊最遠僅支持1200米，超出范圍需增設中繼器，導致布線成本高且故障率上升。

多設備協同瓶頸：多臺設備同時通訊時易出現總線沖突，某案例中因通訊阻塞導致水質超標報警延遲達15分鐘，影響應急響應效率。

遠程運維缺失：現場工程師需攜帶編程設備逐臺調試，單次故障處理平均耗時4小時，人力成本高昂且無法實現實時監控。

協議兼容性差：不同品牌設備采用ModbusRTU、自定義協議等多種通訊標準，系統集成時需額外開發轉換程序，開發周期長達2-3個月。

二、解決方案設計

針對上述問題，項目團隊采用捷米特JM-ETH-MIT以太網模塊構建新型通訊架構。該模塊作為串口轉以太網的核心樞紐，可將三菱Q03UDEPLC的RS422串口信號轉換為標準以太網協議，同時連接上位機監控系統與威綸通觸摸屏，實現“一網多聯”的高效通訊模式。其核心技術特點包括：

協議透明轉換：支持ModbusRTU/ASCII與ModbusTCP協議雙向轉換，自動映射PLC寄存器地址，無需額外編程。

多設備并發支持：內置8端口工業交換機，可同時連接4臺上位機與2臺觸摸屏，通訊延遲低于10ms。

遠程配置功能：通過Web界面可遠程調整波特率、奇偶校驗等串口參數，減少現場維護頻次。

三、實施過程詳解

硬件連接與網絡規劃PLC與模塊連接：將JM-ETH-MIT的RS422接口通過專用電纜與Q03UDE的COM1端口直連，以太網模塊供電采用PLC的24VDC輸出，確保信號穩定。

網絡拓撲設計：采用星型架構，以太網轉換器的LAN1口連接工業交換機（支持IEEE802.3afPoE供電），LAN2口通過光纖收發器連接5公里外的中控室服務器，觸摸屏通過Wi-Fi接入本地?zé)o線網絡。

IP地址分配：以太網模塊設置為固定IP192.168.1.100/24，上位機網段為192.168.2.0/24，通過NAT地址轉換實現跨網段通訊。

軟件配置與協議映射

PLC程序開發：在GXWorks3中編寫通訊初始化程序，設置串口參數為9600bps、8位數據位、1位停止位、無校驗。通過特殊寄存器D8120動態調整通訊超時時間（默認500ms）。

模塊參數設置：通過瀏覽器訪問以太網轉換器Web界面，在“協議映射”菜單中配置ModbusRTU從站地址為1-16，對應PLC的D1000-D1999數據區。同時啟用ModbusTCP服務器功能，開放502端口供上位機訪問。

上位機系統集成：在組態王軟件中添加ModbusTCP驅動，配置設備IP為模塊LAN1口地址，寄存器映射表與PLC程序完全一致。通過腳本實現數據實時刷新與歷史曲線繪制，支持報警閾值動態設置。

觸摸屏優化：在威綸通EBPro軟件中創建通訊工程，選擇“以太網+ModbusTCP”連接方式，直接讀取以太網橋接器映射的PLC數據，實現本地參數設置與設備狀態顯示。

抗干擾與冗余設計

物理層防護：采用雙層屏蔽網線連接模塊與交換機，兩端接地電阻控制在4Ω以內，有效抑制電磁干擾。

鏈路冗余：配置雙網卡服務器，分別連接以太網轉換器的LAN1和LAN2端口，通過WindowsServer的NICTeaming功能實現鏈路自動切換，故障恢復時間<200ms。

數據校驗機制：在PLC程序中嵌入CRC16校驗算法，對關鍵數據（如流量、pH值）進行實時校驗，錯誤數據自動重傳。

四、應用效果評估

運維效率提升

遠程診斷覆蓋率從30%提升至95%，故障平均修復時間（MTTR）從4小時縮短至30分鐘，年節省運維成本約45萬元。

上位機可同時監控32臺設備的實時數據，歷史數據存儲周期從7天延長至1年，為工藝優化提供大數據支撐。

通訊性能優化

通訊速率從串口的9600bps提升至以太網的100Mbps，數據更新頻率從1次/秒提高至20次/秒，水質監測數據的實時性顯著增強。

多設備并發通訊時總線沖突率從15%降至0.3%，某曝氣風機變頻參數調整的響應時間從800ms縮短至50ms，有效避免了因指令延遲導致的能耗波動。

系統擴展性增強

新增設備僅需在模塊Web界面添加Modbus從站地址，無需修改PLC程序，某擴建項目中5臺新設備的接入僅耗時2小時。

支持與阿里云IoT平臺對接，實現移動端遠程控制與故障預警，運維人員可通過手機APP實時查看設備狀態并下發指令。

五、總結與展望

本案例通過JM-ETH-MIT以太網模塊的深度應用，成功解決了環保設備遠程運維中的通訊瓶頸。其核心價值體現在：

技術創新：實現了串口設備的無縫以太網化升級，突破傳統通訊架構的物理限制。

成本優化：相比傳統方案，布線成本降低60%，系統集成周期縮短50%，投資回收期僅1.2年。

行業示范：為污水處理、垃圾焚燒等領域的設備智能化改造提供了可復制的技術路徑。

未來，隨著5G和邊緣計算技術的融合，該方案可進一步擴展至設備預測性維護、工藝AI優化等場景，推動環保行業向“無人化運維”邁進。通過持續的技術迭代，工業通訊設備正成為環保產業數字化轉型的關鍵引擎。
