概述

拖拽操作是一種直觀且高效的數據傳輸方式，它允許用戶通過標準手勢（包括用手指、鼠標或觸控筆按住并移動）在應用程序之間及內部進行數據傳輸。

拖拽功能不僅操作便捷，還能與多種系統能力深度融合，拓展出更為廣泛的應用場景。例如，跨設備拖拽讓用戶能在不同設備間無縫傳輸數據，跨窗口拖拽提升了多任務處理的靈活性。此外，基于拖拽操作還可以開發出更多創新性的應用場景，如AI智能識別、水印添加等，這些創新性的功能接入統稱為“統一拖拽”。

本文將介紹幾種典型拖拽場景及其具體實現方案，幫助開發者更好地理解和應用拖拽技術。

通過設置組件的拖拽響應，可以自定義拖出數據、拖入數據和拖拽背板圖，實現如下場景：

拖拽圖像增加水?。簽橥献У膱D像添加水印，水印內容為圖像的拖拽時間。開發者可以在應用時根據需求自定義水印內容，例如標記拖拽圖片的來源信息，為圖像管理與溯源提供便利。

自定義拖拽背板圖：將拖拽中的背板圖設置為自定義數據內容。開發者可根據個性化需求打造獨特的拖拽視覺效果。

AI識別拖拽內容：通過在接收拖拽內容時增加AI識別功能，使得只能顯示文字的組件可以接收?qǐng)D片拖拽并顯示圖片中的文字信息。開發者可以將此能力應用于拖拽識圖搜索。

將拖拽框架與系統的分屏能力、鍵鼠穿越能力、小藝及中轉站結合，可以實現如下場景：

分屏拖拽：演示了分屏拖拽的功能，可以在分屏中打開兩個不同的應用，實現跨應用拖拽。

跨設備拖拽：演示了基于鍵鼠穿越能力的跨設備拖拽，可以在平板和2in1設備中使用此功能以直觀便捷地交換數據。

拖入小藝和中轉站：演示了小藝和中轉站與拖拽框架結合的能力，可以利用中轉站暫存拖拽內容或進行跨設備拖拽，也可以利用小藝的AI對話式分析能力處理拖拽內容。

實現原理

拖拽流程可以分為三部分：發起拖拽、拖拽中和釋放拖拽。其中，拖出方通過draggable()和onDragStart()等接口處理拖出數據，拖入方通過allowDrop()和onDrop()等接口處理拖入數據，拖拽數據使用UDMF統一數據對象UnifiedData 進行封裝。下面，將按照這三個部分依次介紹拖拽的基礎實現。

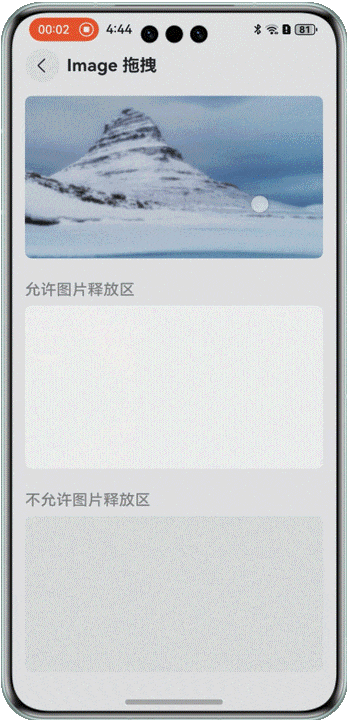

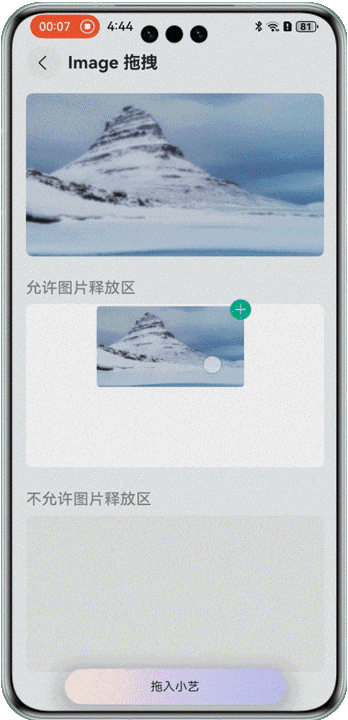

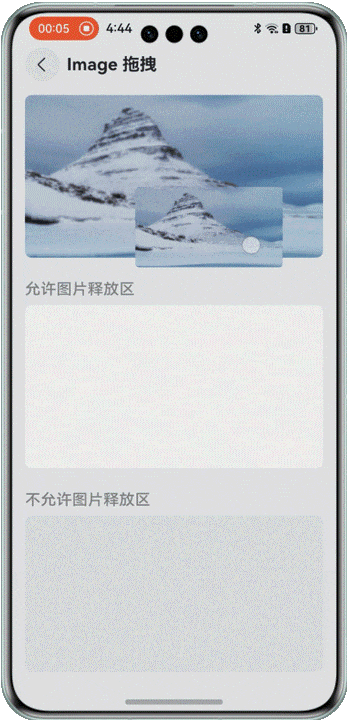

發起拖拽	拖拽中	釋放拖拽

表1 拖拽流程展示

發起拖拽

默認支持拖出能力的組件，如Search、Hyperlink等，在拖出時會使用組件的默認拖出響應。其中Search組件默認拖拽內容為選中的文字，Hyperlink組件默認拖拽內容為超鏈接地址。如果想自定義組件的拖拽內容，需要在組件的onDragStart()接口中將自定義數據封裝成UnifiedData數據對象，通過DragEvent的setData()接口設置拖出數據。對于其他非默認組件或自定義組件，如果想實現其拖出功能，需要將組件的draggable()屬性設置為true，并自定義組件的拖拽內容。以Text組件為例，示例代碼如下：

Text('自定義拖出響應，拖拽video')
 .draggable(true)
 .onDragStart((event) =>{
 // 處理拖出數據
 letvideo: unifiedDataChannel.Video=newunifiedDataChannel.Video();
  video.videoUri='/resources/rawfile/01.mp4';
 letdata: unifiedDataChannel.UnifiedData=newunifiedDataChannel.UnifiedData(video);
  (eventasDragEvent).setData(data);
 })

可以在onDragStart()中自由地處理拖拽信息，例如為圖片添加水印，詳情見拖拽圖像增加水印。

拖拽中

通過標準手勢發起拖拽后，系統會默認將組件本身的截圖作為拖拽移動中的背板圖。如果想自定義拖拽背板圖，需要在組件的onDragStart()接口中通過回調的CustomBuilder或DragItemInfo進行設置。以Text組件為例，示例代碼如下：

Text('自定義拖拽背板圖')
 .draggable(true)
 .onDragStart(() =>{
 // 返回自定義背板圖
 letdragItemInfo:DragItemInfo= {
  pixelMap:this.pixelMap,
  builder:() =>{this.pixelMapBuilder() },
  extraInfo:"this is extraInfo",
  };
 returndragItemInfo;
 })

可以將拖拽背板圖設置為自定義的圖片或者文字，詳情見自定義拖拽背板圖。

釋放拖拽

默認支持拖入能力的組件，如Search等，將目標拖入組件區域內會使用默認拖入響應。如果想自定義組件的拖入響應，需要將組件的allowDrop()屬性設置為允許拖入的數據類型，并在其onDrop()接口中通過DragEvent的getData()接口獲取拖入數據后，對數據內容進行相應處理。

Text(this.targetText)
 .allowDrop([uniformTypeDescriptor.UniformDataType.PLAIN_TEXT])
 .onDrop((event: DragEvent) =>{
 // 處理拖入數據
 letrecords:Array = event.getData().getRecords();
 letplainText: unifiedDataChannel.PlainText= records[0]asunifiedDataChannel.PlainText;
 this.targetText= plainText.textContent;
 })

可以在onDrop()中處理接收到的數據，例如將圖片識別為文字以顯示在只支持文字的組件上，詳情見AI識別拖拽內容。

拖拽圖像增加水印

在拖拽過程中，可以自定義拖出響應，為拖拽圖像增加水印，以標識圖像的相關信息。下面以在圖像中增加拖拽時間水印為例，介紹實現原理。

實現原理

在拖出對象的onDragStart()接口中獲取圖像信息，調用系統繪制能力drawing在圖像上繪制水印，通過DragEvent的setData()接口將水印圖像設置為拖拽數據。

開發步驟

1. 將Image的draggable()屬性設置為true。

// src/main/ets/pages/watermark/Watermark.ets
Image($rawfile('river.png'))
// ...
 .draggable(true)

2. 在拖出對象的onDragStart()接口中，獲取圖像信息并將其轉換成PixelMap。

.onDragStart((event: DragEvent) =>{
constresourceMgr: resourceManager.ResourceManager=this.context.resourceManager;
letrawFileDescriptor = resourceMgr.getRawFdSync('river.png');
constimageSourceApi: image.ImageSource= image.createImageSource(rawFileDescriptor);
letpixelMap = imageSourceApi.createPixelMapSync();
// ...
})

3. 將圖片繪制到Canvas畫布上，并獲取拖拽時間作為水印繪制到畫布上的指定位置，得到添加水印的圖像。

// 獲取拖拽時間
this.time=this.getTimeWatermark(systemDateTime.getTime(false));
letmarkPixelMap =this.addWaterMark(this.time, pixelMap);
// 繪制水印
addWaterMark(watermark:string, pixelMap: image.PixelMap) {
if(canIUse('SystemCapability.Graphics.Drawing')) {
  watermark =this.context.resourceManager.getStringSync($r('app.string.drag_time')) + watermark;
 letimageWidth = pixelMap.getImageInfoSync().size.width;
 letimageHeight = pixelMap.getImageInfoSync().size.height;
 letimageScale = imageWidth / display.getDefaultDisplaySync().width;
 constcanvas =newdrawing.Canvas(pixelMap);
 constpen =newdrawing.Pen();
 constbrush =newdrawing.Brush();
  pen.setColor({
  alpha:102,
  red:255,
  green:255,
  blue:255
  })
  brush.setColor({
  alpha:102,
  red:255,
  green:255,
  blue:255
  })
 constfont =newdrawing.Font();
  font.setSize(48* imageScale);
 lettextWidth = font.measureText(watermark, drawing.TextEncoding.TEXT_ENCODING_UTF8);
 consttextBlob = drawing.TextBlob.makeFromString(watermark, font, drawing.TextEncoding.TEXT_ENCODING_UTF8);
  canvas.attachBrush(brush);
  canvas.attachPen(pen);
  canvas.drawTextBlob(textBlob, imageWidth -24* imageScale - textWidth, imageHeight -32* imageScale);
  canvas.detachBrush();
  canvas.detachPen();
 }else{
  hilog.info(0x0000,TAG,'watermark is not supported');
 }
returnpixelMap;
}

4. 將圖像打包保存在文件中，調用DragEvent的setData()接口將水印圖像設置為拖拽數據。

letpackOpts: image.PackingOption= {format:'image/png',quality:20};
letfile =
 fs.openSync(`${this.context.filesDir}/watermark.png`, fs.OpenMode.CREATE| fs.OpenMode.READ_WRITE);
constimagePackerApi: image.ImagePacker= image.createImagePacker();
imagePackerApi.packToFile(markPixelMap, file.fd, packOpts);
letimg: unifiedDataChannel.Image=newunifiedDataChannel.Image();
img.imageUri= fileUri.getUriFromPath(`${this.context.filesDir}/watermark.png`);
letdata: unifiedDataChannel.UnifiedData=newunifiedDataChannel.UnifiedData(img);
(eventasDragEvent).setData(data);
fs.closeSync(file.fd);

自定義拖拽背板圖

在拖拽過程中，可以自定義拖拽背板圖，展示拖拽數據的相關信息。

實現原理

在拖出對象的onDragStart()接口中，回調自定義的PixelMap作為拖拽中的背板圖。

開發步驟

1. 創建自定義組件。

// src/main/ets/pages/background/Background.ets
@Builder
pixelMapBuilder() {
Column() {
 Text($r('app.string.background_content'))
   .fontSize('16fp')
   .fontColor(Color.Black)
   .margin({
   left:'16vp',
   right:'16vp',
   top:'8vp',
   bottom:'8vp'
   })
 }
 .backgroundColor(Color.White)
 .borderRadius(18)
}

2. 將自定義組件轉換成PixelMap，作為拖拽過程中顯示的圖片。

說明：由于CustomBuilder需要離線渲染之后才能使用，存在一定的性能開銷和時延，因此推薦開發者優先使用DragItemInfo中的PixelMap方式返回背板圖。

privategetComponentSnapshot():void{
this.getUIContext().getComponentSnapshot().createFromBuilder(() =>{
 this.pixelMapBuilder()
 },
 (error:Error, pixmap: image.PixelMap) =>{
  if(error) {
    hilog.error(0x0000,TAG,JSON.stringify(error));
   return;
   }
  this.pixelMap= pixmap;
  })
}

3. 在拖出對象的onDragStart()接口中，將回調的PixelMap作為拖拽中的背板圖。

Image($r('app.media.mount'))
// ...
 .onDragStart(() =>{
 letdragItemInfo:DragItemInfo= {
  pixelMap:this.pixelMap,
  builder:() =>{
   this.pixelMapBuilder()
   },
  extraInfo:"this is extraInfo"
  };
 returndragItemInfo;
 })

AI識別拖拽內容

在拖拽過程中，可以自定義拖入響應，以識別拖拽內容并將其輸出在釋放區內。下面以通過AI識別拖拽圖像中的文字為例，介紹實現原理。

實現原理

在拖入對象的onDrop()接口中，通過DragEvent的getData()接口獲取拖拽數據后，調用系統文字識別能力textRecognition得到圖像中的文字信息。

開發步驟

1. 在拖拽釋放區域的allowDrop()接口中設置允許拖入的數據類型為uniformTypeDescriptor.UniformDataType.IMAGE。

// src/main/ets/pages/airecognition/AIRecognition.ets
Column() {
 Text(this.textContent)
 // ...
}
.allowDrop([uniformTypeDescriptor.UniformDataType.IMAGE])

2. 在拖入對象的onDrop()接口中，調用DragEvent的getData()接口獲取拖拽數據。

.onDrop(async(event?:DragEvent) => {
letdragData:UnifiedData= (eventasDragEvent).getData()asUnifiedData;
// ...
letrecord:Array = dragData.getRecords();
// ...
letimageSource = record[0]asunifiedDataChannel.Image;
// ...
})

3. 將拖拽數據轉換成顏色數據格式為RGBA_8888的PixelMap類型的視覺信息。

constresourceReg =newRegExp('resource');
if(resourceReg.test(imageSource.uri)) {
constnumberReg =newRegExp('[0-9]+');
letidArray = imageSource.uri.match(numberReg);
if(idArray !==null) {
 letid = idArray[0];
 letdrawableDescriptor =this.context.resourceManager.getDrawableDescriptor(Number(id),0,1);
 letpixelMapInit = drawableDescriptor.getPixelMap()asimage.PixelMap;
 letimageHeight = pixelMapInit.getImageInfoSync().size.height;
 letimageWidth = pixelMapInit.getImageInfoSync().size.width;
 constreadBuffer:ArrayBuffer=newArrayBuffer(imageHeight * imageWidth *4);
  pixelMapInit.readPixelsToBufferSync(readBuffer);
 letopts: image.InitializationOptions= {
  editable:true,
  size: {height: imageHeight,width: imageWidth },
  srcPixelFormat: pixelMapInit.getImageInfoSync().pixelFormat,
  pixelFormat:3,
  alphaType: pixelMapInit.getImageInfoSync().alphaType,
  scaleMode:0
  };
 letpixelMap: image.PixelMap= image.createPixelMapSync(readBuffer, opts);
 // ...
 }
}

4. 調用系統文字識別能力textRecognition獲取拖拽數據中的文字信息。

letvisionInfo: textRecognition.VisionInfo= {
pixelMap: pixelMap
};
letdata =awaittextRecognition.recognizeText(visionInfo);
letrecognitionString = data.value;
this.textContent= recognitionString;

分屏拖拽

將拖拽框架與系統的分屏能力結合，可以將數據從一個分屏頁面拖拽到另一個分屏頁面，實現跨應用拖拽或同應用跨頁面拖拽。

使用說明

需要開啟軟件的分屏權限，并根據需求自定義拖拽響應。

跨設備拖拽

將拖拽框架與系統的鍵鼠穿越能力結合，可以接入跨設備拖拽，實現在平板或2in1類型的任意兩臺設備之間拖拽數據。

使用說明

需要滿足跨設備拖拽開發指導中的使用限制條件，并根據需求自定義拖拽響應。

拖入小藝和中轉站

將數據拖入系統的中轉站，可以實現跨應用數據拖拽和跨設備數據流轉；將數據拖入小藝，可以利用系統的AI能力處理拖拽數據。

使用限制

應用本身預置的資源文件（即應用在安裝前的HAP包中已經存在的資源文件）不支持拖入小藝和中轉站。

常見問題-在模擬器中無法實現AI識別拖拽內容

問題現象

將圖像拖拽至釋放區，無法識別圖像中的文字并輸出在釋放區內。

解決措施

模擬器不支持textRecognition接口的調用，建議使用真機進行調試，詳細請參見模擬器與真機的差異。
