Texas Instruments TMDSCNCD28P55X controlCARD評估模塊 (EVM) 是用于TI C2000? MCU系列F28P55x器件的低成本評估和開發板。該評估模塊配有HSEC180（180引腳高速邊緣連接器），作為controlCARD，非常適合用于初始評估和原型設計。要評估Texas Instruments TMDSCNCD28P55X，需要一個180引腳擴展塢TMDSHSECDOCK。后者需要單獨購買。

數據手冊：*附件：Texas Instruments TMDSCNCD28P55X controlCARD評估模塊數據手冊.pdf

特性

• 軟件功能
  • [TI Code Composer Studio IDE] - TI微控制器和嵌入式處理器的集成開發環境
  • 軟件開發套件 (SDK)
  • [C2000Ware]底層器件驅動程序和實例
  • [MotorControl SDK]- 各種三相電機控制應用的電機控制系統開發
  • [DigitalPower SDK] - 各種AC-DC、DC-DC和DC-AC電源應用的數字電源系統開發
• 硬件特性
  • 隔離式板載XDS110 USB轉JTAG調試探針支持實時的系統內編程和調試
  • 標準的180引腳controlCARD HSEC接口
  • 模擬I/O、數字I/O和卡接口上的JTAG信號
  • 硬件文件位于 [C2000Ware]

套件內容

• TMDSCNCD28P55X評估模塊
• USB Type-A公頭轉USB Type-C?公頭電纜

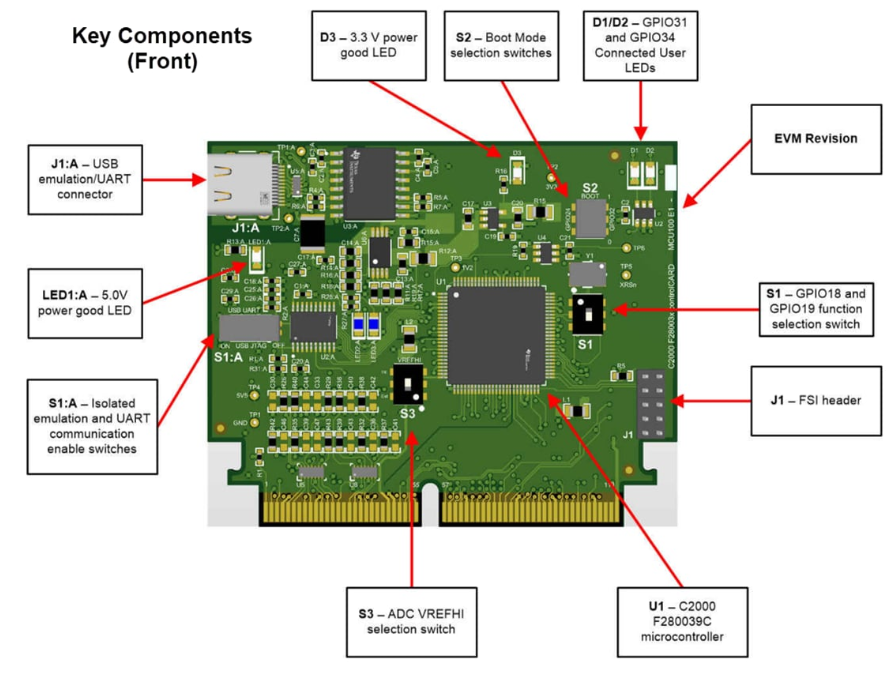

板布局
