“耗散功率”指的是一個電氣或電子元件在工作過程中將電能轉化為熱能而消耗（或“散失”）的功率。對于功率放大器，特指線性器件發熱功率，當放大器工作在第一象限時，耗散功率=（電源電壓-輸出電壓）x 輸出電流。

耗散功率會導致發熱和溫升，當超過額定值時，會影響壽命或造成損壞，因此在使用功率放大器時需要關注當前工況下的耗散功率，并確保其在安全范圍內。

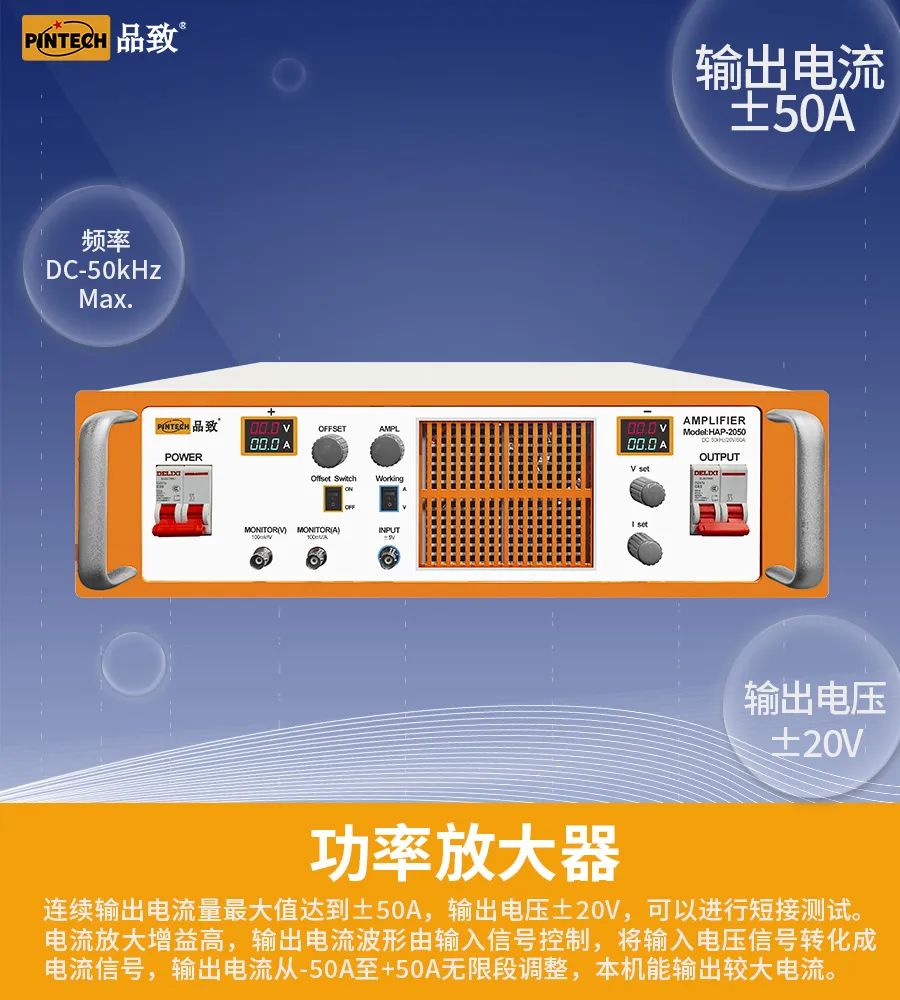

功率放大器HAP-2050，最大輸出±20V/±50A，支持以恒流模式或恒壓模式工作，并支持內部輸出級電源的電壓和電流可調。

以下例舉第一象限直流工況：

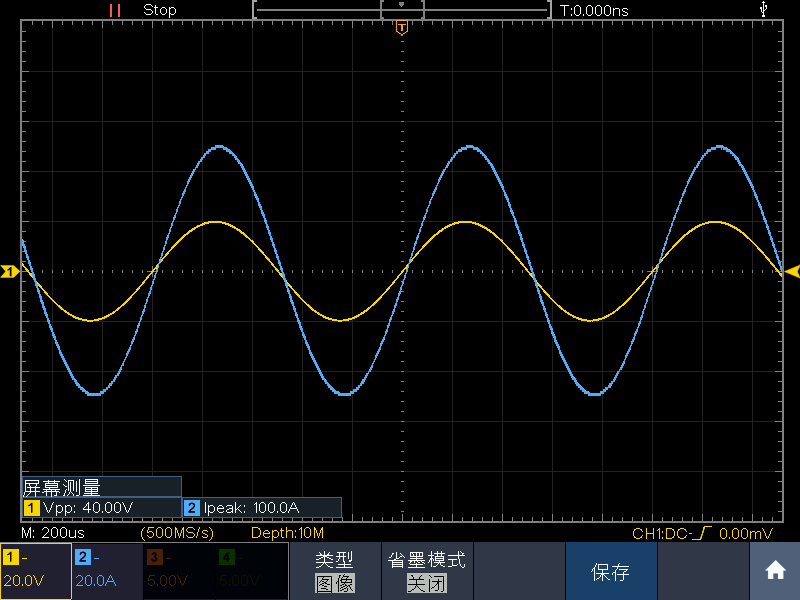

使用MDO704示波器測試功率放大器2050輸出20V50A的輸出波形

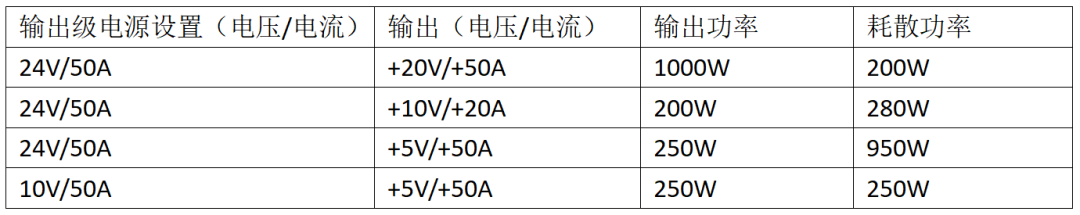

從上表可見，輸出+5V/+50A時，將輸出級電源電壓從24V調整至10V，耗散功率將從950W降至250W，降了700W。合理的設置可以在輸出電壓電流不變的情況下減小耗散功率。

功率放大器HAP-2050額定耗散功率：DC 500W/AC 1000W。內部設置過溫保護，當器件溫度升至60℃時，散熱風扇會全速運行；當器件溫度升至90℃時，輸出級電源會關閉輸出。

總結

功率放大器HAP-2050在使用前可估算耗散功率，可計算輸出電壓和電流，估算設備的耗散功率。正確設置輸出級電源電壓電流，確保其在設備標稱安全限值內運行。
