該LM27762提供噪聲極低的正負輸出，可在 ±1.5 V 至 ±5 V 之間調節。輸入電壓范圍為 2.7 V 至 5.5 V，輸出電流高達 ±250 mA。該LM27762的工作電流僅為390 μA，典型關斷電流為0.5 μA，可滿足功率放大器和DAC偏置以及其他大電流、低噪聲負電壓需求的理想性能。該器件提供小尺寸的解決方案，外部元件很少。

負電壓由穩壓反相電荷泵產生，然后是低噪聲負 LDO。LM27762器件的反相電荷泵在2 MHz（典型值）開關頻率下工作，以降低輸出電阻和電壓紋波。正電壓由低噪聲正極LDO從輸入端產生。
*附件：lm27762.pdf

LM27762的正負輸出具有專用的使能輸入。這些輸出支持正負軌的獨立定時，以滿足特定的系統電源序列需求。使能輸入也可以短路在一起并連接到輸入電壓。該LM27762具有可選的電源良好功能。

特性

• 產生1.5 V至5 V之間的低噪聲可調正電源電壓和–1.5 V至–5 V之間的負電源電壓
• 輸入電壓范圍：2.7 V 至 5.5 V
• ±250mA 輸出電流
• 反相電荷泵，然后是負LDO
• 2MHz低噪聲固定頻率工作
• 2.5 Ω逆變器輸出阻抗，V 在 = 5 伏
• 負LDO壓差30 mV（100 mA，V 外 = –5 伏
• 正 LDO，壓差為 45mV，電壓為 100 mA，V 外 = 5 伏
• 390μA靜態電流（典型值）
• 關斷靜態電流至0.5 μA（典型值）
• 電流限制和熱保護
• 電源良好引腳（低電平有效）

參數

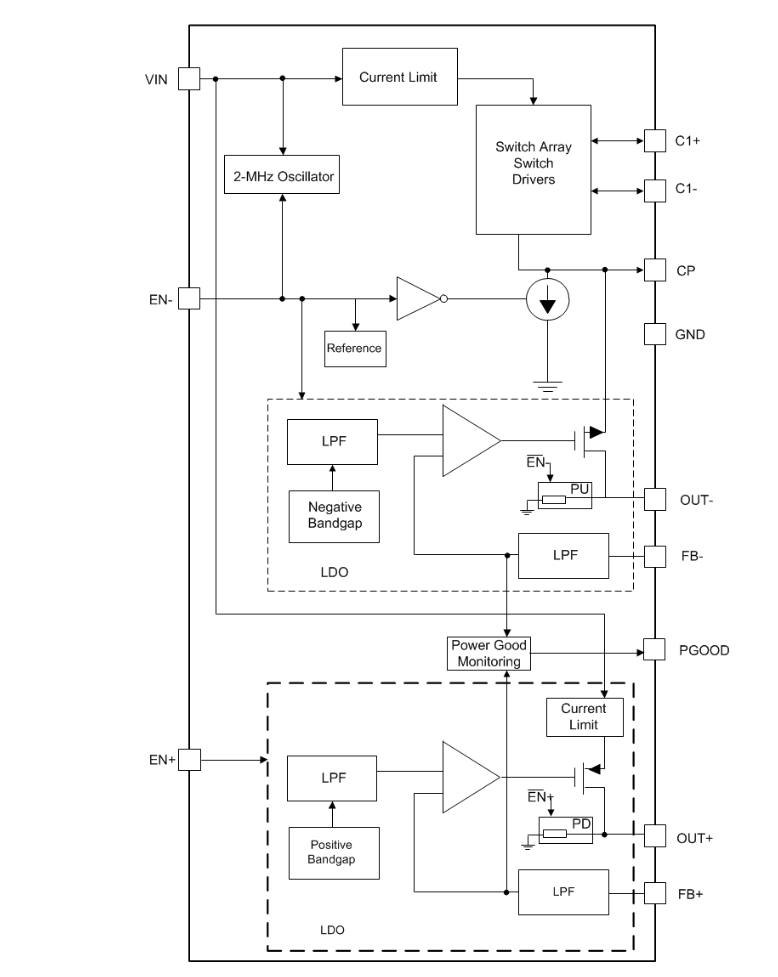

方框圖

?1. 產品概述?
LM27762是德州儀器（TI）推出的集成解決方案，結合了低噪聲電荷泵與線性穩壓器（LDO），可生成?**±1.5V至±5V?可調雙路輸出，輸入電壓范圍?2.7V至5.5V ?，最大輸出電流? ±250mA**?。其核心特點包括：

• ?低噪聲設計?：2MHz固定開關頻率降低輸出紋波，正負LDO提供高PSRR（50dB@OUT-，43dB@OUT+）。
• ?高效能?：典型工作電流僅390μA，關斷電流低至0.5μA。
• ?靈活控制?：獨立使能引腳（EN+/EN-）支持正負輸出分時啟動，滿足系統時序需求。

?2. 關鍵特性?

• ?電荷泵+LDO架構?：
  • 負壓路徑：電荷泵逆變后接負壓LDO，支持-1.5V至-5V輸出，30mV壓差（100mA@-5V）。
  • 正壓路徑：直接由輸入電壓通過正壓LDO調節，45mV壓差（100mA@5V）。
• ?保護功能?：過流保護、熱關斷（150°C觸發）、欠壓鎖定（2.4V閾值）。
• ?可選Power Good信號?：開漏輸出指示輸出電壓狀態。

?3. 典型應用?

• Hi-Fi音頻耳機放大器
• 數據轉換器供電
• 運算放大器偏置電源
• 無線通信系統

?4. 設計要點?

• ?外部元件選擇?：
  • 推薦使用X7R/X5R陶瓷電容（C1=1μF, CCP=4.7μF, COUT±=2.2μF）。
  • 反饋電阻R2/R4≥50kΩ，輸出電壓由公式設定：
    • 正壓：VOUT+ = 1.2V × (R1 + R2) / R2
    • 負壓：VOUT- = -1.22V × (R3 + R4) / R4
• ?布局優化?：
  • 輸入/輸出電容需靠近引腳放置，降低寄生電感。
  • 熱焊盤必須焊接至PCB以增強散熱。

?5. 性能參數?

• ?效率?：典型值90%（-3.3V輸出@100mA）。
• ?噪聲?：22μVRMS（10Hz-100kHz帶寬）。
• ?工作溫度?：-40°C至85°C（結溫125°C上限）。

?6. 封裝與訂購信息?

• ?封裝?：12引腳WSON（3mm×2mm），帶裸露焊盤。
• 型號后綴區分卷帶包裝（如LM27762DSSR為3000片卷裝）。
