LM2775 是一款穩壓開關電容倍頻器，可產生低噪聲輸出 電壓。LM2775 可在 3.1V 至 5.5V 輸入范圍內提供高達 200 mA 的輸出電流，如 當輸入電壓低至 2.7 V 時，輸出電流高達 125 mA。在低輸出時 電流，LM2775 可以通過在脈沖頻率調制中工作來降低其靜態電流 （PFM） 模式。PFM模式可以通過將PFM引腳驅動到高電平或低電平來啟用或禁用。 此外，當 LM2775 關斷時，用戶可以選擇拉動輸出電壓 通過將 OUTDIS 引腳設置為高電平或低電平，將其設置為 GND 或保持高阻抗?fàn)顟B(tài)。

LM2775 已采用 TI 的 8 引腳 WSON 封裝，該封裝具有出色的散熱性能 在幾乎所有額定作條件下防止零件過熱的特性。
*附件：lm2775.pdf

特性

• 2.7V至5.5V輸入范圍
• 固定 5V 輸出
• 200mA 輸出電流
• 無電感解決方案：只需要 3 個小型
  陶瓷電容器
• 關斷使負載與V斷開在
• 電流限制和熱保護
• 2 MHz開關頻率
• PFM在輕負載電流期間工作（PFM
  引腳連接為高電平）
  參數

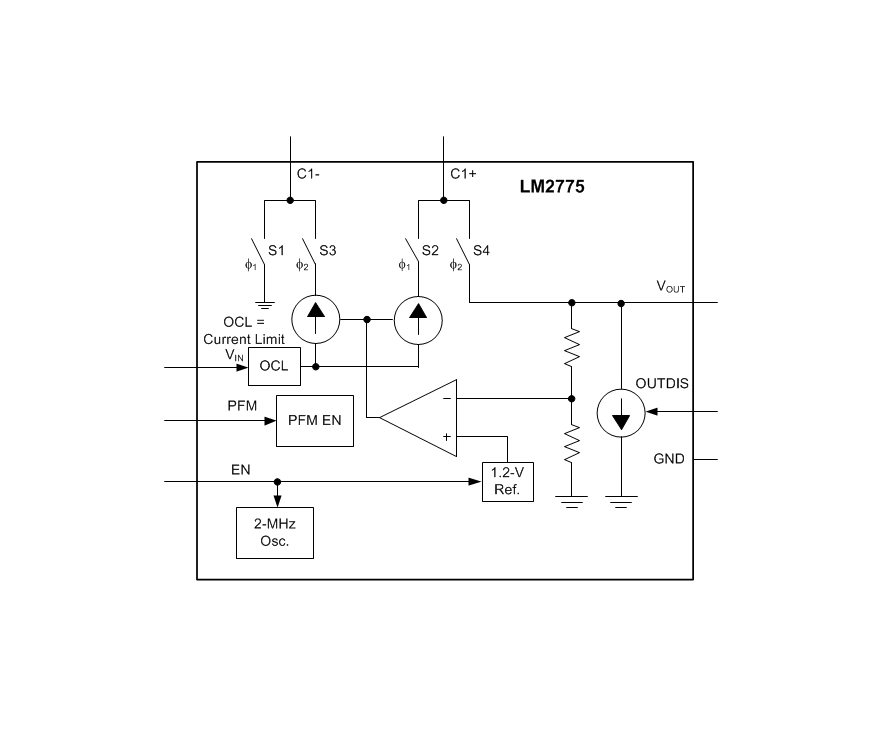

  方框圖


?1. 核心特性?

• ?輸入范圍?：2.7V至5.5V，支持寬電壓應用場景。
• ?固定輸出?：5V穩壓輸出，最大輸出電流200mA（輸入≥3.1V時）。
• ?無電感設計?：僅需3個小型陶瓷電容（輸入、輸出、飛跨電容），簡化電路布局。
• ?工作模式?：
  • ?PFM模式?（輕載時啟用）：降低靜態電流至75μA（典型值）。
  • ?PWM模式?（固定頻率2MHz）：適用于噪聲敏感場景，輸出紋波更低。
• ?保護功能?：電流限制（600mA典型值）、熱關斷（150°C觸發）、欠壓鎖定（2.4V關斷）。

?2. 關鍵應用場景?

• ?USB OTG?：為USB主機模式提供5V電源，支持動態切換主從模式。
• ?便攜式設備?：HDMI接口供電、移動設備輔助電源等。

?3. 設計要點?

• ?電容選型?：推薦X7R/X5R陶瓷電容（低ESR），避免Y5V/Z5U類型（容值漂移大）。
  • ?輸入/輸出電容?：10μF（10V耐壓），降低紋波。
  • ?飛跨電容?：1μF（非極性），確保電荷傳輸效率。
• ?效率優化?：效率隨輸入電壓升高而提升（典型值85%@VIN=5V, IOUT=100mA）。
• ?散熱管理?：采用WSON-8封裝（2mm×2mm），需通過PCB散熱設計避免熱循環。

?4. 引腳與功能控制?

• ?PFM引腳?：高電平啟用輕載PFM模式，低電平強制PWM模式。
• ?OUTDIS引腳?：關斷時選擇輸出高阻抗（OUTDIS=0）或主動放電至地（OUTDIS=1）。
• ?EN引腳?：使能控制，關斷時靜態電流低至0.7μA（典型值）。

?5. 典型性能曲線?

• ?負載調整率?：5V輸出在200mA負載下偏差≤4%（全溫度范圍）。
• ?紋波控制?：輸出紋波與電容容值成反比，10μF輸出電容時紋波約50mV。

?6. 布局建議?

• 電容盡量靠近芯片放置，縮短走線以降低寄生參數。
• 接地引腳通過多過孔連接至地平面，增強散熱和穩定性。
