LM2665 CMOS電荷泵電壓轉換器可作為2.5 V至5.5 V范圍內輸入電壓的倍壓器工作。該電路使用兩個低成本電容器和一個二極管（啟動時需要），可提供高達 40 mA 的輸出電流。LM2665 還可以用作分壓器，將 1.8 V 至 11 V 范圍內的電壓分成兩半。

LM2665 在 160kHz 振蕩器頻率下工作，以降低輸出電阻和電壓紋波。LM2665 的工作電流僅為 650 μA（大多數負載下工作效率大于 90%）和
1 μA 典型關斷電流，為電池供電系統提供理想的性能。
*附件：lm2665.pdf

特性

• 倍壓器的輸入電壓：2.5 V 至 5.5 V
• 分壓器分壓：1.8 V 至 11 V
• 將輸入電源電壓加倍或分頻
• 12 Ω典型輸出阻抗
• 40 mA 時 90% 典型轉換效率
• 1μA典型關斷電流

參數

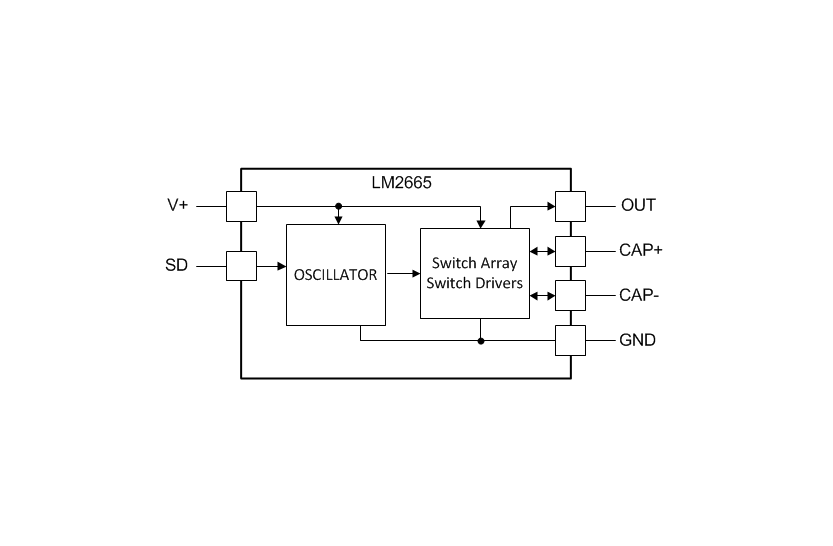

方框圖

?1. 產品概述?
LM2665是一款CMOS電荷泵電壓轉換器，主要功能包括：

• ?電壓倍增?：輸入范圍2.5V~5.5V，輸出可達2倍輸入電壓（最高40mA電流）
• ?電壓分壓?：輸入范圍1.8V~11V，輸出為輸入電壓的一半
• ?高效能?：典型轉換效率90%（負載40mA時），靜態電流僅650μA

?2. 關鍵特性?

• ?電氣參數?：
  • 輸出阻抗：典型12Ω
  • 振蕩頻率：160kHz（降低輸出紋波）
  • 關斷電流：1μA（通過SD引腳控制）
• ?封裝?：SOT-23-6（2.9mm×1.6mm）

?3. 應用場景?

• 移動設備：手機、PDA、血壓監測儀
• 工業設備：手持式無線電、火災報警器
• 電源管理：運放供電、接口電源

?4. 工作原理?

• ?電壓倍增模式?：通過內部MOSFET開關陣列切換外部電容（C1/C2），實現電荷泵升壓。
• ?分壓模式?：切換輸入/輸出引腳配置，將輸入電壓精確分半。

?5. 設計要點?

• ?電容選擇?：需使用低ESR電容（如3.3μF）以優化效率和紋波。
• ?布局建議?：
  • 輸入/輸出電容盡量靠近芯片引腳
  • 電荷泵電容（C1）走線短而寬
• ?擴展能力?：支持多器件并聯（降低輸出阻抗）或級聯（提高輸出電壓）。

?6. 附加功能?

• ?關斷控制?：SD引腳高電平（>40% V+）可關閉芯片，功耗降至1μA。
• ?保護機制?：內置ESD防護（±2kV HBM），輸出短路耐受1秒。
