上一期我們揭開了智能手環整體ESD防護的“防御體系”，從傳感器到電路，每一層防護都在與靜電這個“隱形殺手”博弈。而在這些防護環節中，射頻（RF）接口堪稱智能手環的“數據咽喉”——它既要穩定傳輸藍牙信號、同步運動數據，又要直面靜電最容易入侵的薄弱點。

今天，我們就聚焦這個關鍵接口，拆解射頻（RF）接口的靜電防護方案，看看這道“咽喉防線”是如何煉成的。

射頻（RF）接口靜電防護

射頻的英文Radio Frequency，簡稱RF。是高頻電磁波的簡稱。射頻接口在智能手環和手表電路中，主要是指無線藍牙接口或WiFi接口，射頻無線傳輸信號或?qū)崿F(xiàn)信號連接。

通常射頻RF的無線信號耦合以及射頻接口防護電路示意如下圖所示：

* 射頻接口防護電路示意圖

射頻接口防護器件選型

晶揚電子TT0501SB是一種低電容瞬態電壓抑制器（TVS），旨在為高速數據接口提供靜電放電（ESD）保護。TT0501SB的典型電容僅為0.35pF，旨在保護寄生敏感系統免受過電壓和過電流的影響瞬態事件。它符合IEC 61000-4-2（ESD），4級（±25kV空氣，±20kV接觸放電）、極快充電設備模型（CDM）ESD和電纜放電事件（CDE）等。

TT0501SB采用超小型DFN1006-2L封裝。每個TT0501SB設備可以保護一條高速數據線。它為系統設計人員提供了靈活性，可以在空間非常重要的情況下保護單個數據線。低電容、超小尺寸和高ESD魯棒性的組合特性使TT0501SB成為高速數據端口和高頻線路（如USB 2.0和天線線路）應用的理想選擇，如手機和高清視覺設備。

TT0501SB的VRWM為5V，即反向電壓5V加于TT0501SB上時，二極管陣列處于反向關斷狀態；VBR（最小的雪崩電壓）為6V，即25°C時，所加的反向電壓低于6V時，二極管保護陣列不導通，當所加反向電壓大于6V時，二極管導通并開始保護電路；VC（鉗位電壓）為13V，即在流過峰值電流時其兩端電壓可以鉗位在13V；Cj為0.35pF，該電容是二極管陣列的寄生電容。

以下為TT501SB的主要性能參數、內部電路圖和引腳配置圖。

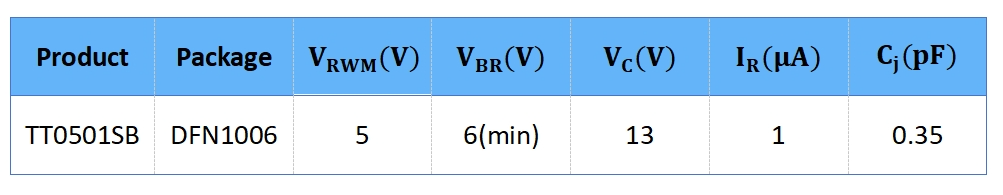

* TT0501SB的主要性能參數

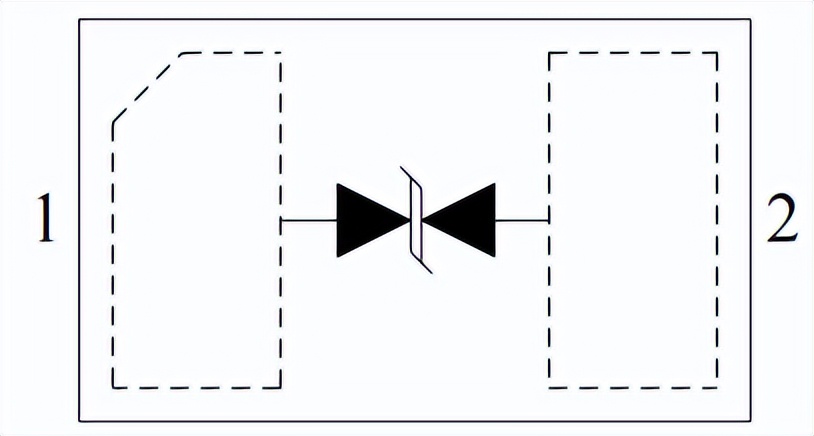

* TT0501SB內部電路圖

* TT0501SB引腳配置圖
