一、項目場景
某光伏組件廠層壓機原采用S7-300 PLC（CPU315-2DP）控制溫度、壓力及傳送流程，通過MPI接口連接西門子KTP700 Basic觸摸屏。現需實現：

與工廠MES系統的S7-1200 PLC進行實時數據交互（溫度、壓力、故障代碼）

采集驅動輥道電機的英威騰CHF100A變頻器數據（頻率、電流、狀態）

絕不中斷原觸摸屏監控操作

項目痛點

? S7-300無以太網口，無法直連S7-1200及MES

? MPI接口已被觸摸屏占用，物理擴展困難

? 英威騰變頻器僅支持MODBUS RTU（RS485），無法直接接入以太網

? 產線需24小時運行，改造窗口期短

核心設備型號

二、解決方案

模塊核心功能

MPI轉以太網：通過DB9 MPI口透明傳輸S7-300數據，虛擬成以太網PLC供S7-1200訪問

雙網口隔離設計：LAN1連接S7-1200，LAN2接入工廠環網，物理隔離保障安全

集成RS485串口：直接采集英威騰變頻器MODBUS RTU數據，免去額外串口轉以太網模塊

波特率自適應：MPI速率自動匹配187.5Kbps（與KTP700兼容）

數據緩存機制：網絡波動時維持關鍵數據不丟失

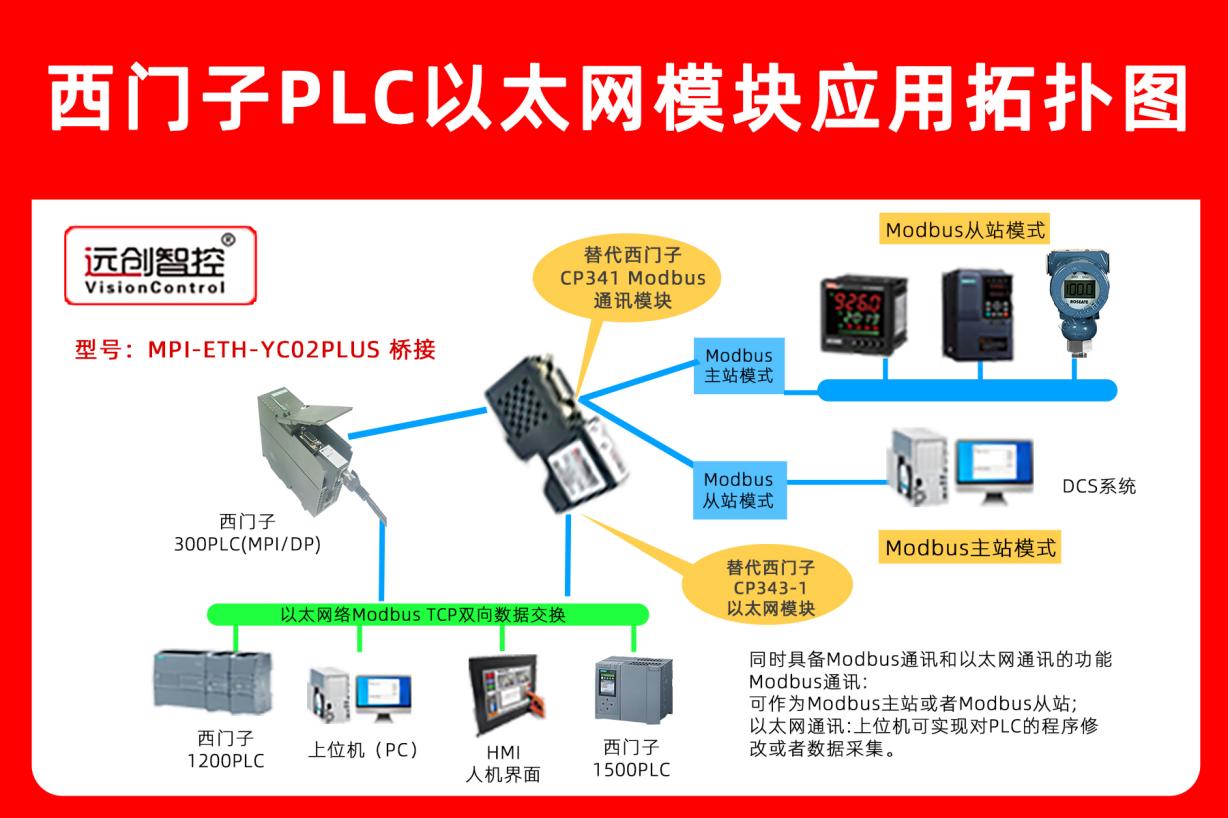

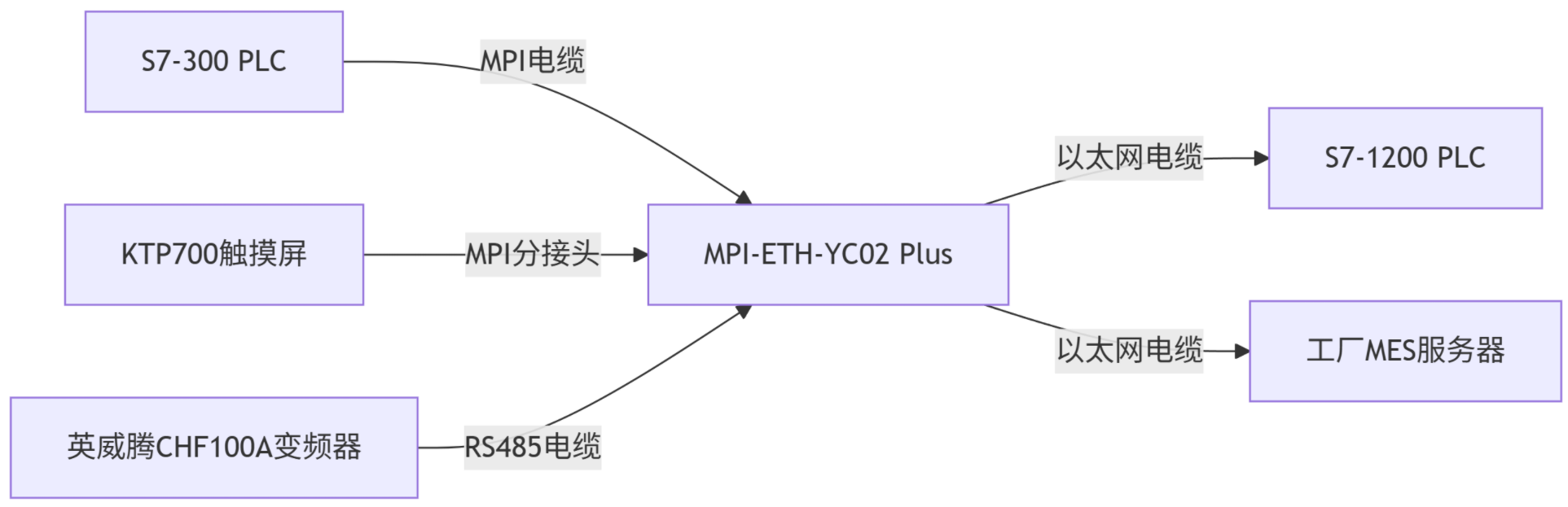

拓撲結構圖

三、實施過程

準備階段

關閉層壓機控制柜電源，做好靜電防護

在S7-300導軌安裝MPI分接頭，并聯接入MPI-ETH-YC02 Plus

硬件連接

模塊MPI口→S7-300分接頭

模塊LAN1→S7-1200以太網口

模塊RS485端子→英威騰變頻器PU口（A+/B-）

軟件配置

通過網頁配置模塊IP（192.168.1.50），開啟MPI透明傳輸模式

在博途V17中：

將S7-1200的PUT/GET指令指向192.168.1.50（虛擬S7-300）

配置MODBUS RTU參數（9600bps/8/N/1，站號1）

聯調測試

驗證KTP700操作無延遲

監控S7-1200成功讀取S7-300的DB10溫度數據

確認變頻器運行頻率上傳至MES系統

四、應用效果對比

客戶價值

MPI-ETH-YC02 Plus的以太網橋接器功能，讓我們用4小時就打通了新舊PLC數據鏈，串口轉以太網集成變頻器更是省下萬元預算?，F在層壓工藝溫度波動下降12%，月產能提升8%。”

五、總結

本方案通過以太網轉換器MPI-ETH-YC02 Plus實現三大創新融合：

MPI網絡無損擴展：保留原有觸摸屏鏈路，虛擬以太網PLC

多協議一站式轉換：同步解決S7通信與MODBUS串口轉以太網需求

工業級可靠性：-40℃~75℃寬溫設計，適應光伏車間環境

在光伏行業高速發展的背景下，此類快速、低風險的老設備智能化改造將成為主流。遠創智控等國產工業互聯設備的技術成熟，為新能源制造業的數字化轉型提供了高性價比路徑。
