“看到 Aisler 的推文，覺得挺搞笑的,原來元器件庫也可以有地域之分；不過對用戶來說，更多的高質量器件庫一定會讓設計更高效。好東西還是要分享！”

我們很高興地宣布推出我們的 Lovely Library，這是一個精心打造的符號與封裝庫，其中的元器件均由我們的合作伙伴 Würth Elektronik Group 和 Diotec Semiconductor AG 提供。KiCad 的默認庫很少提供信息完整且附有可訂購料號的符號。因此，用戶往往不會指定具體料號，這在訂購 PCBA 時會產生額外的溝通成本。此外，隨著 EasyEDA 等工具越來越普及，物料清單 (BOM) 中的西方元器件制造商也正逐漸被亞洲制造商所取代。我們希望通過提供一個高質量、文檔完善的庫來應對這一趨勢。簡單易用、開源、源自歐洲 。

看來 LCSC 的料號 + EasyEDA 在歐美很流行，甚至某種程度上替代了原廠的 MPN...

KiCad 自帶的庫質量非常高，建庫團隊也很強大，無奈 KiCad 沒有元器件的定義，雖然有 Database Library 和 Httplib 這樣強力的工具，但沒有類似 EasyEDA 或 Altium 那樣的云端器件庫，實際使用起來還是沒那么方便。

設計動機

KiCad 的默認庫很少提供信息完整且附有可訂購料號的符號。因此，用戶往往不會指定具體料號，這在訂購 PCBA 時會產生額外的溝通成本。Aisler 創建這個庫是為了改善開發流程，并鼓勵用戶使用歐洲元器件合作伙伴提供的元器件。

本庫旨在對默認庫進行擴充，而非取而代之。作為 KiCad 的白金贊助商，Aisler 完全信賴 KiCad 的使命，并深知保持其默認庫精簡的重要性。我們的庫旨在提供一種遵循 KiCad 標準的無縫體驗，同時通過為組裝過程和您個人參考添加相關文檔，來簡化您的開發流程。

安裝

安裝 AISLER Lovely Library 最簡單的方法是使用插件與內容管理器 (PluginandContentManager,PCM)。

1. 從發布頁面下載aisler-lovely-library.zip文件:

   https://github.com/AislerHQ/lovely-library/releases/

2. 在 KiCad 主窗口中，打開插件與內容管理器 (PCM)。

3. 通過“從文件安裝”(InstallfromFile) 選項，選擇您下載的.zip文件來安裝庫。

4. 安裝完成！請注意，安裝后的原理圖庫會帶有一個PCM_前綴。

許可協議

Lovely Library 采用CreativeCommonsCC?BY?SA4.0許可協議。

如何使用？

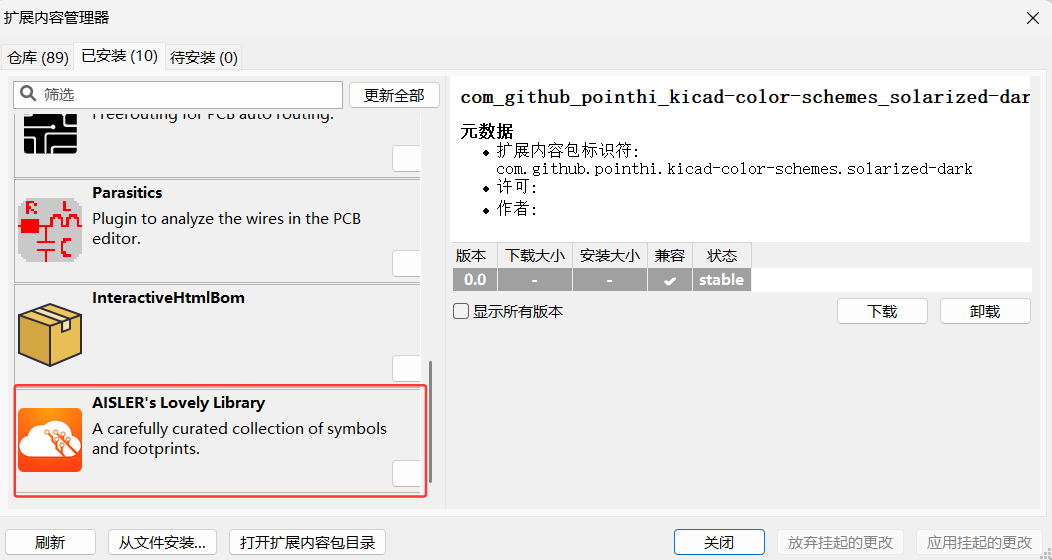

在插件管理器中，確認 Lovely Library 已安裝成功：

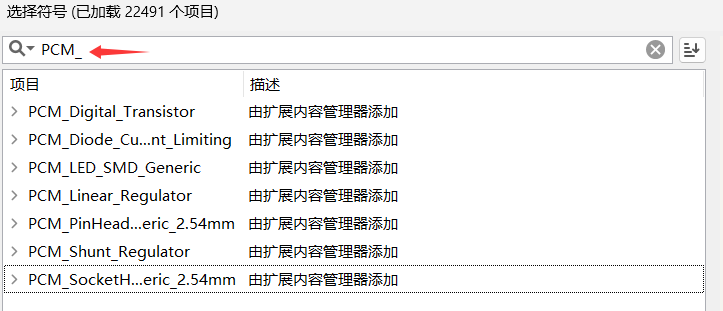

在符號選擇其中搜索“PCM_”，可以查看所有安裝的庫：

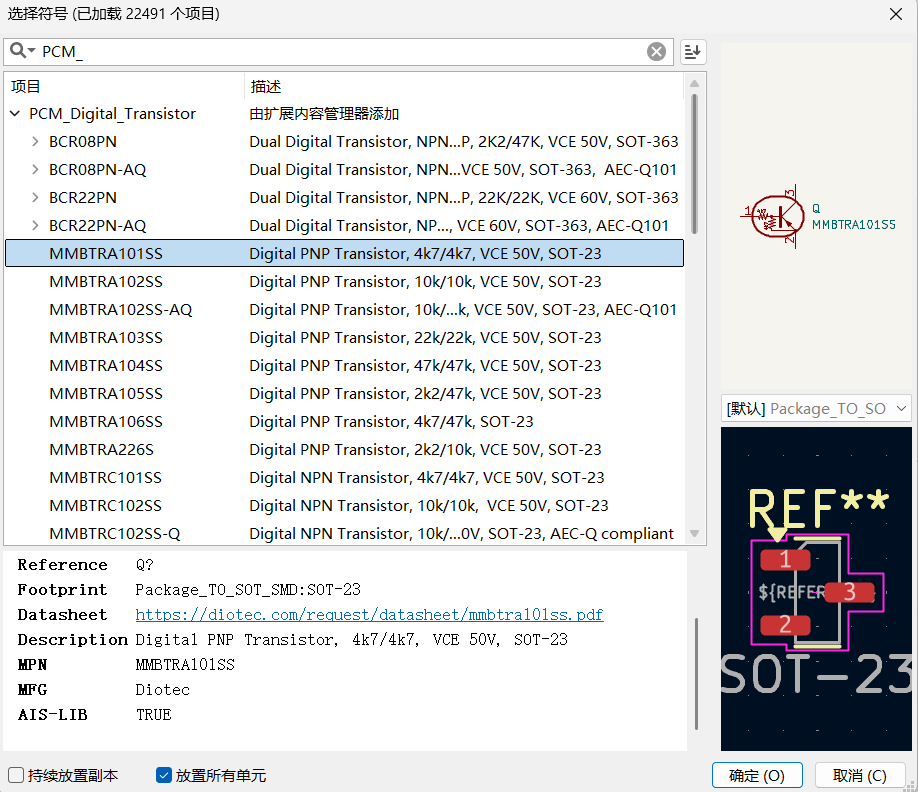

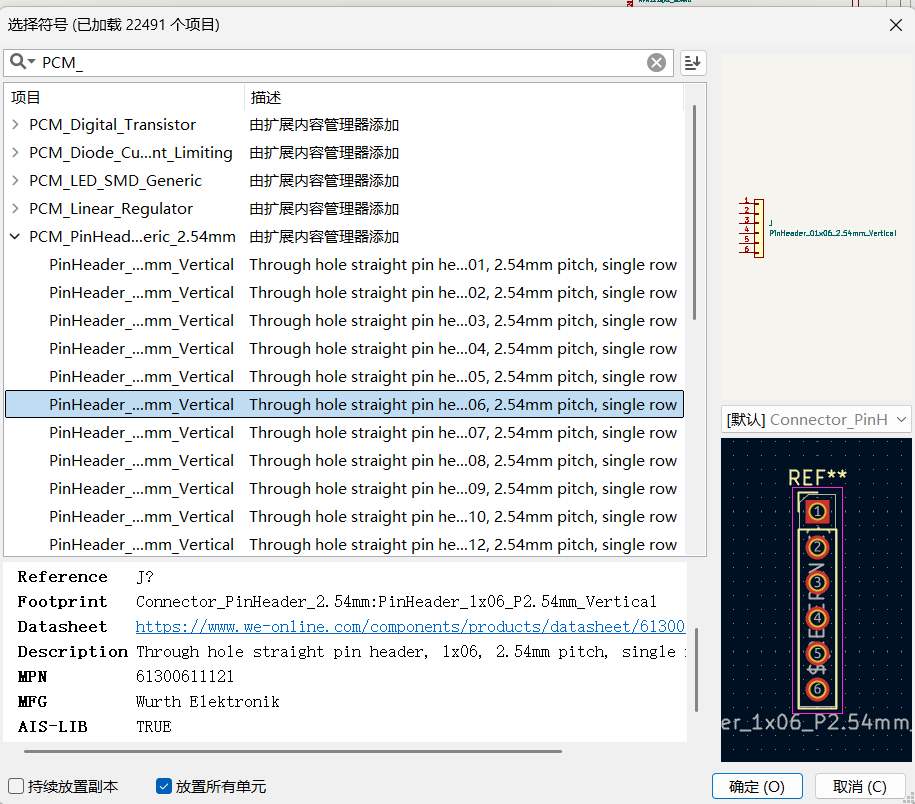

以下是幾個示例，可以看到，不僅有符號和封裝，參數中也包含 MPN，廠商，Datasheet URL 等重要信息：

結束語
