如何理解遠程轉接擴展套件？

協議轉換

上行：PCIe插槽內的PCIe Switch將信號轉換為適配差分銅纜或光模塊傳輸?shù)男问健?br /> 下行：PXIe遠端模塊通過PCIe Switch 將信號還原為標準PXIe背板鏈路（支持 ×8×16、×4×4×4×4等拓?fù)洌?/p>

本質上，PCIe與PXIe的協議轉換通過 “PCIe Switch橋接” 實現，因此在帶寬、延遲及兼容性上均與原生PCIe保持一致。

總線擴展

PCIe-PCIe和PXIe-PXIe遠程轉接套件都是“把PCIe鏈路做透明延伸”：主機端 PCIe 卡通過線纜/光纖把 PCIe 信號送到遠端接收器，遠端再還原成標準 PCIe 背板，BIOS 直接識別，軟件零改動，從而實現機箱外插槽擴展、遠距離測控等需求。

不同應用場景下應選擇哪種遠程轉接套件？

對于持有帶 PCIe 槽位的普通主機，卻需要使用 PXIe 總線采集卡，且希望節省成本、不額外采購 PXIe 控制器的場景，可選擇遠程轉接套件：

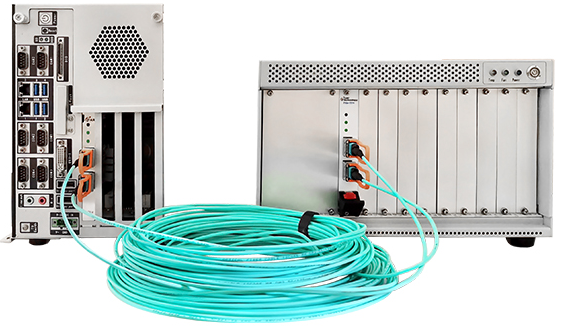

（1）PCIe-PXIe遠程轉接套件

對于持有帶雷電接口的筆記本電腦，卻需要使用 PXIe 總線采集卡，且希望便捷性、節省成本，并以筆記本做主控，可選擇以下方案：

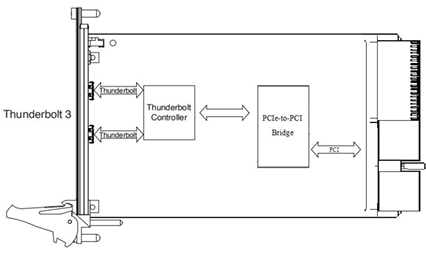

雷電-PXIe遠程轉接套件

連接雷電接口設備與 PXIe 總線系統的轉接方案，核心是通過專用轉換模塊實現雷電信號與 PXIe 信號的雙向適配。

針對已持有對應總線機箱及采集卡，但因通道需求超出單機箱槽位容量的場景，可采用以下方案：

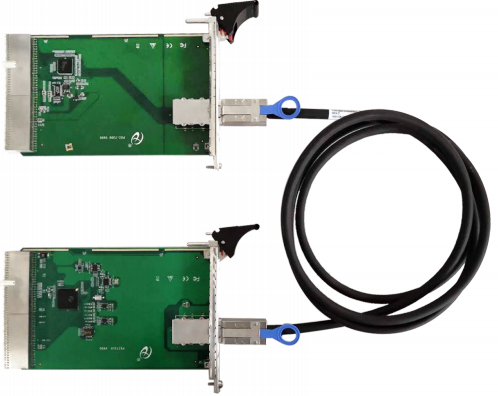

（1） PXI-PXI

適用于 PXI 總線設備的擴展，能保證 PXI 設備之間的良好兼容性，可穩定地?cái)U(kuò)展 PXI 總線機箱的槽位，滿足多通道數據采集等需求。

2）PXIe-PXIe

針對 PXIe 總線設備，在傳輸速度和性能上更有優勢，能實現高速率的數據傳輸，適用于對數據傳輸速度要求較高的多通道采集場景。

3）PCIe-PCIe

適用于 PCIe 總線設備的擴展，可靈活擴展 PCIe 插槽數量，方便連接更多的 PCIe 設備，滿足各類基于 PCIe 總線的擴展需求。
