對于存儲器讀請求TLP，使用Non-Posted方式傳輸，即在接收到讀請求后，不僅要進行處理，還需要通過axis_cc總線返回CPLD，這一過程由讀處理模塊執行，讀處理模塊的結構如圖1所示。

圖1 讀處理模塊的結構圖

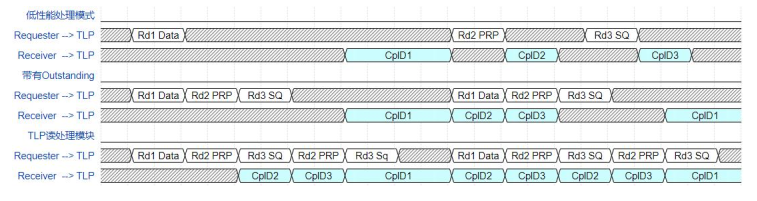

當axis_cq總線接收到存儲器讀請求時，數據流被轉發到讀處理模塊。讀請求TLP只包含128比特的請求報頭，而axis總線位寬也是128比特，因此在短時間內可能接收到多個讀請求，為了應對這種情況，讀處理模塊采用了帶有outstanding能力和事務并行處理的結構設計，能夠有效提高讀請求事務處理效率和數據傳輸吞吐量。

首先當讀請求數據流到達讀處理模塊時，經過解析和地址映射的兩級流水后，放入響應處理單元outstanding緩存中，響應處理單元從緩存中獲取事務一一處理，將讀取的數據打包成CPLD，并將CPLD放置到發送緩存中等待axis_cc總線的發送。根據地址的不同，讀請求事務被分為三類，分別是讀隊列請求，讀PRP請求和讀數據請求，每種請求對應一個響應處理單元。
