芯片燒錄領導者昂科技術在發布新版燒錄軟件的同時，宣布擴展了兼容芯片型號列表。新增型號里有了微芯科技的8位CMOS微控制器PIC16F54-I/SO，這款芯片已得到昂科通用燒錄平臺AP8000通用燒錄器的支持。
PIC16F54-I/SO是一款8位CMOS微控制器，屬于PIC?16F系列，符合RoHS無鉛標準。該芯片采用RISC架構，包含33條單字指令并支持單周期執行，主要應用于消費電子、物聯網及可穿戴設備領域。其低功耗設計包含空閑/打瞌睡模式和外設模塊禁用技術，待機電流降至500nA@2V。
該微控制器工作頻率為20MHz，采用FLASH程序存儲器（容量512×12位），RAM容量25×8位。支持2V~5.5V電壓輸入，工作溫度覆蓋-40°C至85°C工業級范圍。內置上電復位(POR)、看門狗定時器(WDT)及器件復位定時器(DRT)，提供RC/XT/HS/LP四種振蕩器配置。封裝形式為18引腳SOIC（7.5mm寬），采用20MHz外部振蕩器，I/O接口數量達12個。

PIC16F54-I/SO

特點
高性能RISC CPU：
? 僅需學習33條單字指令： 指令集簡單易學
? 除程序分支（雙周期）外，所有指令均為單周期執行： 執行效率高
? 兩級深度硬件堆棧： 提供基本的子程序調用/返回支持
? 支持?jǐn)?shù)據和指令的直接、間接和相對尋址模式： 靈活的尋址方式
? 運行速度
– DC – 20MHz時鐘速度
– DC – 200ns指令周期時間
? 片內Flash程序存儲器
– 512 x 12位（512個單元，每個單元12位寬）
? 通用寄存器（SRAM）
– 25 x 8位（25個字節）

特殊微控制器特性：
? 上電復位（POR）
? 器件復位定時器（DRT）
? 看門狗定時器（WDT）
? 可編程代碼保護
? 省電休眠模式
? 在線串行編程?（ICSP?）
? 可選振蕩器選項
– RC：低成本RC振蕩器
– XT：標準晶體/諧振器
– HS：高速晶體/諧振器
– LP：節能型低頻晶體
? 封裝
– 18引腳PDIP（塑料雙列直插式封裝）和SOIC（小外形集成電路封裝）
– 20引腳SSOP（縮小型小外形封裝）

低功耗特性：
? 工作電流
– 典型值：170μA@2V, 4MHz
– 典型值：15μA@2V, 32kHz
? 待機電流
– 典型值：500nA@2V

外設特性：
? 12/20/32個I/O引腳（根據型號不同）
– 獨立方向控制（可單獨配置為輸入或輸出）
– 高灌電流/拉電流能力（可直接驅動LED等負載）
? 8位實時時鐘/計數器（TMR0）： 帶有8位可編程預分頻器

CMOS技術：
? 寬工作電壓范圍
– 工業級：2.0V至5.5V
– 擴展級：2.0V至5.5V
? 寬溫度范圍
– 工業級：-40°C至85°C
– 擴展級：-40°C至125°C
? 高耐久性Flash
– 100,000次擦寫周期（壽命長）
– 40年數據保存期（數據保持時間長）

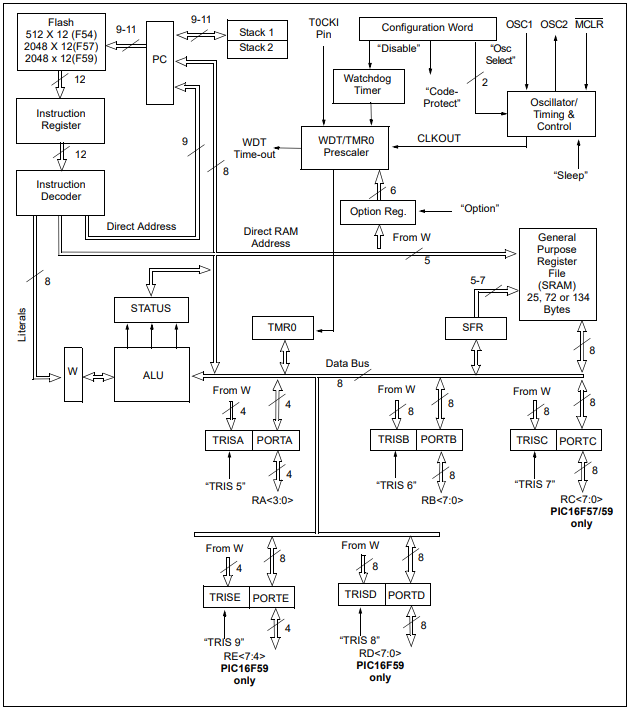

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，已成為行業內具有標桿意義的專業燒錄解決方案。該設備支持靈活可調的一拖一及一拖八配置模式，并提供在線、離線雙工作模式，尤其針對eMMC、UFS等存儲芯片開發了專屬燒錄方案，可全面覆蓋微芯科技全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000采用主機、底板、適配座三大核心模塊的創新模塊化設計，賦予設備出色的兼容性與擴展能力。作為通用型燒錄平臺，其不僅能適配市場上各類可編程芯片，更以穩定高效的性能表現，成為昂科自動化批量燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務，滿足量產需求。

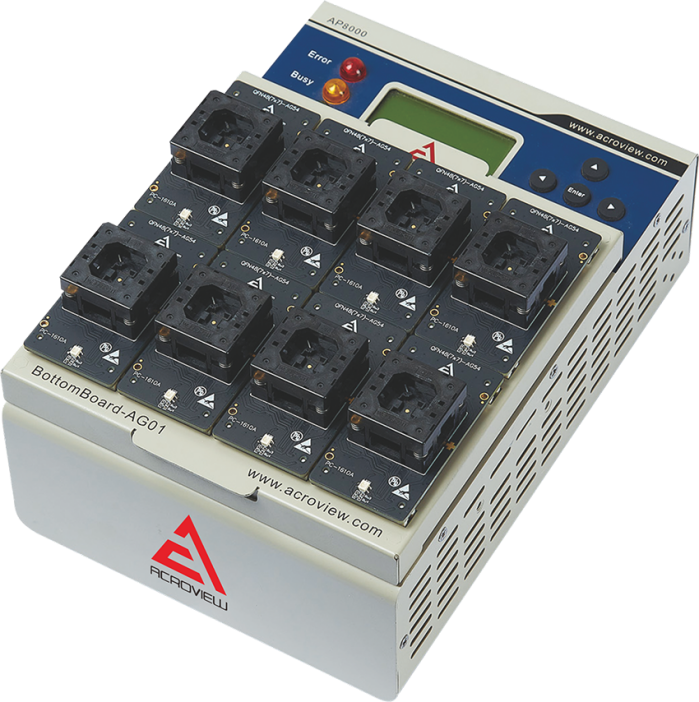

AP8000_通用燒錄器_芯片燒錄器

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋HOLTER, Fibocom, BOYAMICRO, NOVATEK, Megawin等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
