昂科技術作為芯片燒錄領域的領導者，在推出新版燒錄軟件的同時，也宣布擴充了其兼容芯片型號列表。微芯科技的32位微控制器AT32UC3B0128位列新增型號之中，現已獲得昂科通用燒錄平臺AP8000的支持。
AT32UC3B0128是一款基于AVR32 UC精簡指令集處理器的完整片上系統微控制器，其運行頻率最高可達60MHz。AVR32 UC是一款高性能32位精簡指令集處理器內核，專為對成本敏感的嵌入式應用而設計，尤其注重低功耗、高代碼密度和高性能。該處理器配備了存儲器保護單元(MPU)和快速靈活的中斷控制器，可支持現代操作系統和實時操作系統。豐富的數字信號處理指令集使其具備了更強的計算能力。
AT32UC3B0128集成了片上閃存和靜態隨機存取存儲器，可實現安全、快速的數據訪問。外設直接存儲器訪問控制器能夠?qū)崿F(xiàn)外設與存儲器之間無需處理器參與的數據傳輸。在微控制器內部模塊之間傳輸連續的大數據流時，PDCA可大幅降低處理開銷。電源管理器提高了設計的靈活性和安全性：片上欠壓檢測器可監控電源供應，中央處理器可由片上RC振蕩器或外部振蕩器源之一供電，實時時鐘及其相關定時器可進行時間跟蹤。定時器/計數器包含三個相同的16位定時/計數通道。每個通道均可獨立編程，以執行頻率測量、事件計數、間隔測量、脈沖生成、延遲定時和脈沖寬度調制等操作。脈沖寬度調制模塊提供七個獨立通道，具有多種配置選項，包括極性、邊緣對齊和波形無重疊控制。其中一個脈沖寬度調制通道可觸發模數轉換，以實現更精確的閉環控制。
AT32UC3B0128還具備多種通信接口，適用于通信密集型應用。除了通用異步收發傳輸器、串行外設接口或雙線接口等標準串行接口外，還提供了靈活的同步串行控制器和通用串行總線等其他接口。同步串行控制器便于接入串行通信協議和音頻標準，如集成電路內置音頻總線、通用異步收發傳輸器或串行外設接口。全速通用串行總線2.0設備接口憑借豐富的端點配置，可同時支持多種通用串行總線類別。嵌入式主機接口允許通用串行總線閃存盤或通用串行總線打印機等設備直接連接到處理器。
愛特梅爾公司提供的QTouch庫可在AVR微控制器中嵌入電容式觸摸按鍵、滑塊和滾輪功能。其專利的電荷轉移信號采集技術可實現穩健的傳感，并包含完全去抖動的觸摸按鍵報告，還集成了相鄰按鍵抑制（AKS?）技術，能明確檢測按鍵事件。易于使用的QTouch Suite 工具鏈可讓您探索、開發和調試自己的觸摸應用。
AT32UC3B0128集成了2+類Nexus 2.0片上調試(OCD)系統，除基本運行時控制外，還具備非侵入式實時跟蹤、全速讀寫存儲器訪問功能。Nanotrace接口可為基于聯合測試行動小組的調試器提供跟蹤功能。

AT32UC3B0128

特征
? 高性能、低功耗的AVR?32 UC 32位微控制器
– 緊湊的單周期RISC指令集，包含DSP指令集
– 讀-修改-寫指令和原子位操作
– 每兆赫茲可實現高達1.39DMIPS的性能
– 從閃存運行時，60MHz下可達83DMIPS
– 從閃存運行時，30MHz下可達46DMIPS
– 存儲器保護單元
? 多層級總線系統
– 獨立總線上的高性能數據傳輸，提升整體性能
– 7個外設DMA通道，加快外設通信速度
? 內部高速閃存
– 有512K字節、256K字節、128K字節、64K字節等版本
– 30MHz下實現單周期訪問
– 預取緩沖器，優化最大速度下的指令執行
– 4ms頁面編程時間，8ms全芯片擦除時間
– 100,000次寫入周期，15年數據保留能力
– 閃存安全鎖和用戶定義配置區域
? 內部高速SRAM，全速下實現單周期訪問
– 96K字節（搭配512KB閃存）、32K字節（搭配256KB和128KB閃存）、16K字節（搭配64KB閃存）
? 中斷控制器
– 具有可編程優先級的自動向量低延遲中斷服務
? 系統功能
– 電源和時鐘管理器，包括內部RC時鐘和一個32KHz振蕩器
– 兩個多用途振蕩器和兩個鎖相環（PLL），可實現CPU頻率與USB頻率獨立設置
– 看門狗定時器、實時時鐘定時器
? 通用串行總線（USB）
– 設備2.0及嵌入式主機，支持低速和全速
– 靈活的端點配置和管理，配備專用DMA通道
– 片上收發器，包括上拉電阻
– 支持從睡眠模式通過USB喚醒
? 一個三通道16位定時/計數器（TC）
– 三個外部時鐘輸入，具備PWM、捕獲及多種計數功能
? 一個7通道20位脈沖寬度調制控制器（PWM）
? 三個通用同步/異步收發器（USART）
– 獨立波特率發生器，支持SPI、IrDA和ISO7816接口
– 支持硬件握手、RS485接口和調制解調器線路
? 一個主 / 從串行外設接口（SPI），帶片選信號
? 一個同步串行協議控制器
– 支持I2S和通用基于幀的協議
? 一個主/從雙線接口（TWI），兼容400kbit/s I2C
? 一個8通道10位模數轉換器，384ks/s
? 16位立體聲音頻比特流數模轉換器
– 采樣率高達50KHz
? 支持QTouch?庫
– 電容式觸摸按鍵、滑塊和滾輪
– QTouch?和QMatrix?采集技術
? 片上調試系統（JTAG接口）
– Nexus 2 +類，具備運行時控制、非侵入式數據和程序跟蹤功能
? 64引腳TQFP/QFN封裝（44個GPIO引腳），48引腳TQFP/QFN封裝（28個GPIO引腳）
? 5V輸入耐受I/O，包括4個高驅動引腳
? 單3.3V電源供電或1.8V-3.3V雙電源供電

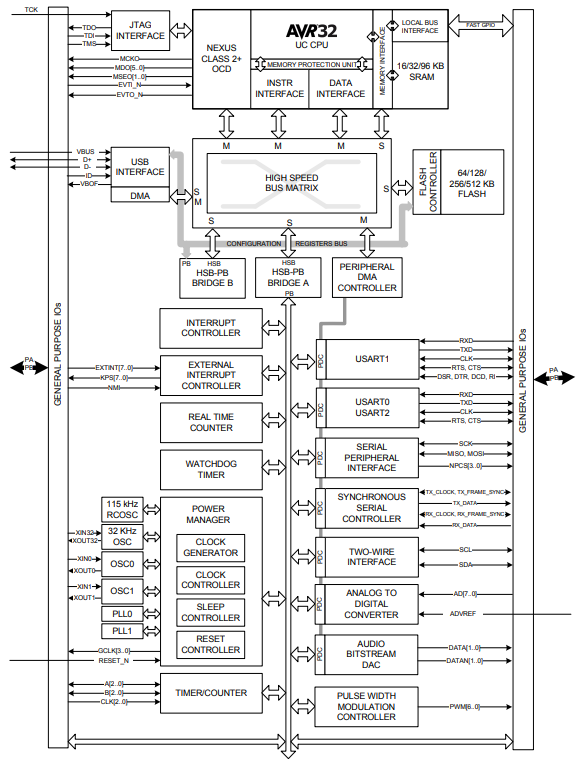

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，已成為行業內具有標桿意義的專業燒錄解決方案。該設備支持靈活可調的一拖一及一拖八配置模式，并提供在線、離線雙工作模式，尤其針對eMMC、UFS等存儲芯片開發了專屬燒錄方案，可全面覆蓋微芯科技全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000采用主機、底板、適配座三大核心模塊的創新模塊化設計，賦予設備出色的兼容性與擴展能力。作為通用型燒錄平臺，其不僅能適配市場上各類可編程芯片，更以穩定高效的性能表現，成為昂科自動化批量燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務，滿足量產需求。

AP8000_通用燒錄器_芯片燒錄器

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋ESPRESSIF, ALLWINNER, ALLEGRO, TI, RENESAS等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
