昂科技術作為芯片燒錄領域的領導者，在其新版燒錄軟件發布之際，宣布擴展了兼容芯片型號列表。新增型號包含了HED華大電子的超低功耗微控制器CIU32L051R8T。目前，該芯片已獲得昂科通用燒錄平臺AP8000的支持。

CIU32L051R8T超低功耗安全MCU基于ARM Cortex-M0+內核，支持LQFP64/48、QFN32、SSOP24等多種封裝，最高頻率可達48MHz，支持獨立的備份電源供電，內部集成 LCD、ADC、內部參考電壓源VREFBUF、超低功耗比較器、多個LPUART /U(S)ART/I2C/SPI、RTC、多種定時器、AES算法協處理器等豐富的外設資源。

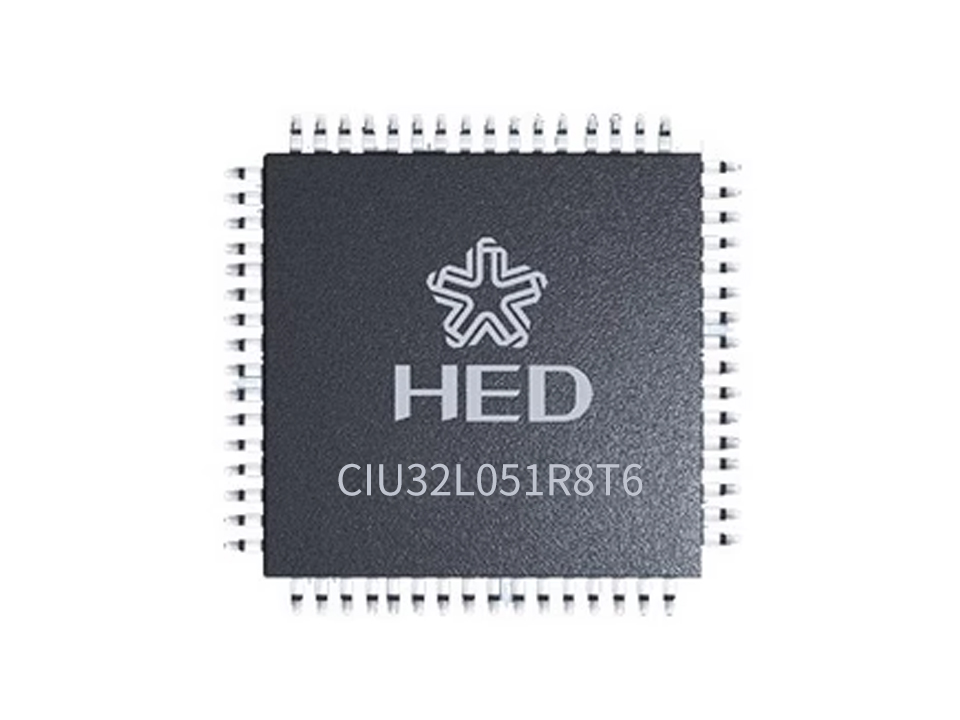

CIU32L051R8T

產品特性

? 48MHz Cortex-M0+ 32-bit CPU支持單周期乘法指令

? 64KB Flash，16KB SRAM

? 1KB OTP

? 靈活的功耗管理模式

– VBAT備份電源自動切換

– 0.95μA VBAT模式+RTC+備份寄存器

– 1μA Stop模式，CPU+SRAM保持

– 1.25μA Stop 模式+RTC

– 60μA/MHz@48MHz Run模式，外設關閉，在Flash運行程序

? 電源監測：支持BOR和PVD

? 時鐘源

– 外部高速時鐘：4~32MHz，支持停振檢測

– 外部低速時鐘：32.768KHz，支持停振檢測

– 內部高速時鐘：16MHz，全溫度變化小于±2%

– 內部低功耗低速時鐘：32KHz

– PLL：6MHz ~ 48MHz

? 多達57個I/O，防倒灌且兼容5V通信，其中高驅I/O可達20mA

? 2通道DMA控制器，具備靈活映射關系

? RTC 支持鬧鐘、周期定時器，校準精度可達±0.477ppm

? 9 個定時器

– 3個16-bit 4通道通用定時器

– 1個16-bit基本定時器

– 2個16-bit低功耗定時器，其中1個支持正交編碼

– 1個24-bit SysTick

– 2個看門狗：IWDG和WWDG

? IRTIM支持定時器和U(S)ART互聯用于紅外控制

? 通信接口

– 2個LPUART，Stop喚醒

– 4個U(S)ART，其中1個支持ISO7816和SPI主模式，3個UART

– 2個SPI，主模式最高速率為20Mbps，從模式最高速率為16Mbps

– 1個I2C，主從模式，1Mbps Fm+，Stop喚醒

? 信息安全

– AES算法協處理器

– TRNG，CRC

– TAMP防拆和備份寄存器

? LCD最大支持8COM x 32SEG

– 電荷泵模式：驅動能力強，VLCD升壓可高于VDD且不隨VDD變化，VLCD多檔可配置，最高可達5.25V

– 片內電阻分壓模式：對比度16級可調，高低驅可動態切換，免外部電容

? 12位1Msps高精度SAR ADC，可測量高輸出阻抗信號

? 2個超低功耗比較器，具有6bit DAC比較基準，支持軌到軌輸入

? 內置參考電壓源VREFBUF，3.0V、2.5V、2.048V，可通過I/O輸出

? 1個溫度傳感器，最大誤差±2°C

? 96-bit unique ID

? 內嵌Bootloader：支持UART

? SWD調試

? 工作條件：1.8V~5.5V，-40°C~85°C

? 封裝形式：LQFP64/48、QFN32、SSOP24

應用

? 便攜醫療

? 智能家居

? 智慧消防

? 其他電池供電的低功耗場景

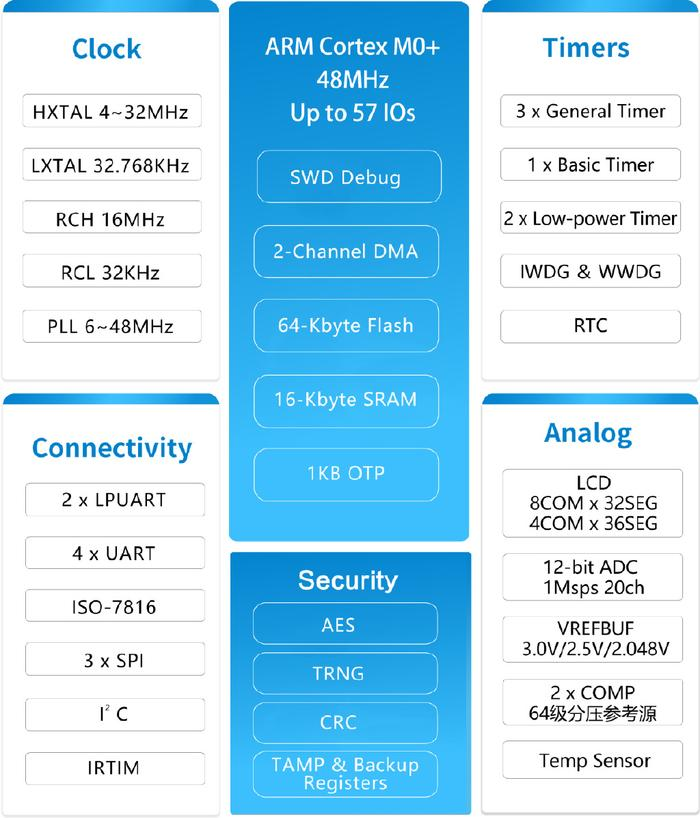

產品框圖

昂科技術自主研發的AP8000萬用燒錄器，已成為行業內具有標桿意義的專業燒錄解決方案。該設備支持靈活可調的一拖一及一拖八配置模式，并提供在線、離線雙工作模式，尤其針對eMMC、UFS等存儲芯片開發了專屬燒錄方案，可全面覆蓋華大電子全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000采用主機、底板、適配座三大核心模塊的創新模塊化設計，賦予設備出色的兼容性與擴展能力。作為通用型燒錄平臺，其不僅能適配市場上各類可編程芯片，更以穩定高效的性能表現，成為昂科自動化批量燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務，滿足量產需求。

AP8000_通用燒錄器_芯片燒錄器

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。

在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋長NVIDIA, analogix, ANALOG DEVICES, ONSEMI, ISSI等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
