TPS6013x 升壓穩壓電荷泵器件可產生 5V ±4% 的輸出電壓 從 2.7V 到 5.4V 輸入電壓（三節堿性、鎳鎘或鎳氫電池或一節鋰電池或 Lilon 電池）。TPS60130和TPS60131的輸出電流為 300 mA，150 mA TPS60132和TPS60133器件，全部來自3 V輸入。只需四個外部電容器即可 構建完整的高效DC/DC電荷泵轉換器。為了實現高效率 寬輸入電壓范圍，電荷泵自動選擇 1.5× 或倍增器 轉換模式。通過3 V輸入，所有IC都可以以滿載電流啟動。
*附件：tps60132.pdf

特性

• 由于采用特殊的開關拓撲結構，在2.7V至5.4V輸入電壓范圍內效率高達90%
• 高達 300 mA 的輸出電流（TPS60130 和 TPS60131）
• 無需電感器，低 EMI
• 穩壓 5V ±4% 輸出
• 只需四個外部元件
• 60μA靜態電源電流
• 0.05μA關斷電流
• 關機時負載斷開
• 熱增強型PowerPAD?封裝

參數

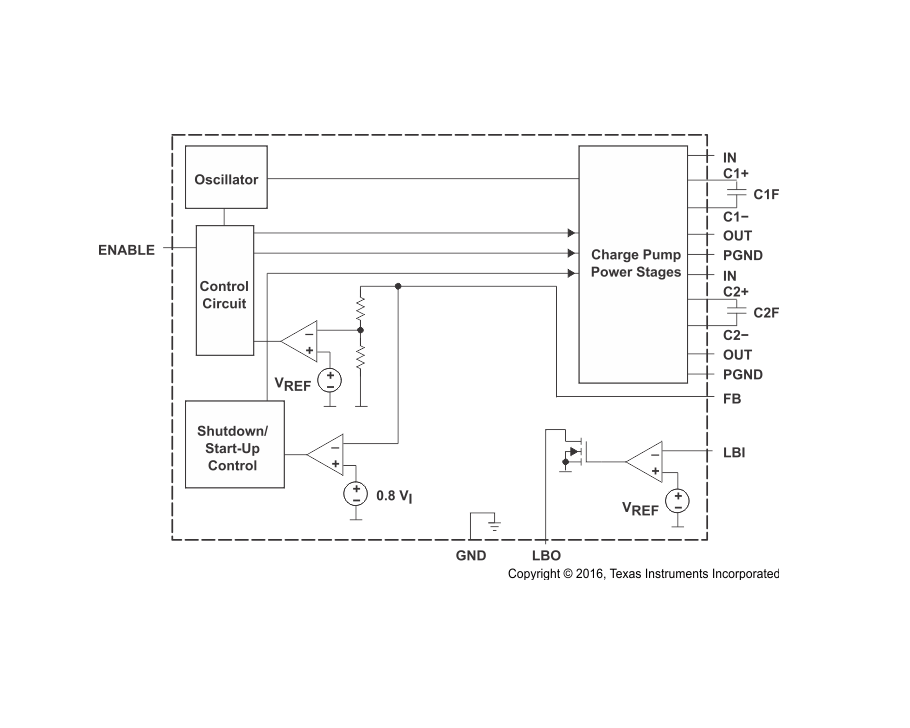

方框圖

?1. 產品概述?
TPS6013x（包括TPS60130/31/32/33）是德州儀器（TI）推出的高效電荷泵型DC-DC轉換器，可將2.7V至5.4V輸入電壓轉換為穩定的5V輸出（±4%精度）。

• ?關鍵特性?：
  • 高效率（最高90%），支持1.5×或2×自適應轉換模式。
  • 輸出電流：300mA（TPS60130/31）或150mA（TPS60132/33）。
  • 僅需4個外部電容，無需電感，低EMI。
  • 低靜態電流（60μA）和關斷電流（0.05μA）。

?2. 應用場景?

• 電池供電設備（如PDA、醫療儀器、智能卡）。
• 3節電池至5V轉換或3.3V至5V電壓提升。
• 便攜式微處理器系統備份電源。

?3. 功能描述?

• ?自適應模式切換?：根據輸入電壓和負載自動選擇1.5×或2×轉換模式以優化效率。
• ?脈沖跳躍模式?：輕載時減少開關次數以降低功耗。
• ? 低電池檢測（TPS60130/32） ?：通過LBI/LBO引腳監控電池電壓，可編程觸發閾值。
• ? 電源良好檢測（TPS60131/33） ?：PG引腳指示輸出電壓是否正常。

?4. 關鍵參數?

• ?輸入范圍?：2.7V–5.4V，輸出5V±4%。
• ?工作溫度?：-40°C至85°C。
• ?封裝?：20引腳HTSSOP（帶PowerPAD?散熱增強）。

?5. 設計建議?

• ?電容選擇?：推薦低ESR陶瓷電容（如X7R材質），具體值參考文檔表格。
• ?布局優化?：縮短電容與芯片距離，分離模擬地（GND）與功率地（PGND）。
• ?并聯使用?：兩片TPS60130可提供600mA輸出，需獨立配置飛電容。

?6. 附加功能?

• ?超低靜態電流模式?：通過周期性使能刷新輸出電容，適合極低功耗場景。
• ?輸出電容放電電路?：禁用時可通過外部MOSFET主動放電。

?7. 文檔支持?
包含典型應用電路、效率曲線、熱阻數據及機械封裝信息（如HTSSOP尺寸和焊盤布局）。
