TPS6013x 升壓穩壓電荷泵器件可產生 5V ±4% 的輸出電壓 從 2.7V 到 5.4V 輸入電壓（三節堿性、鎳鎘或鎳氫電池或一節鋰電池或 Lilon 電池）。TPS60130和TPS60131的輸出電流為 300 mA，150 mA TPS60132和TPS60133器件，全部來自3 V輸入。只需四個外部電容器即可 構建完整的高效DC/DC電荷泵轉換器。為了實現高效率 寬輸入電壓范圍，電荷泵自動選擇 1.5× 或倍增器 轉換模式。通過3 V輸入，所有IC都可以以滿載電流啟動。
*附件：tps60131.pdf

特性

• 由于采用特殊的開關拓撲結構，在2.7V至5.4V輸入電壓范圍內效率高達90%
• 高達 300 mA 的輸出電流（TPS60130 和 TPS60131）
• 無需電感器，低 EMI
• 穩壓 5V ±4% 輸出
• 只需四個外部元件
• 60μA靜態電源電流
• 0.05μA關斷電流
• 關機時負載斷開
• 熱增強型PowerPAD?封裝

參數

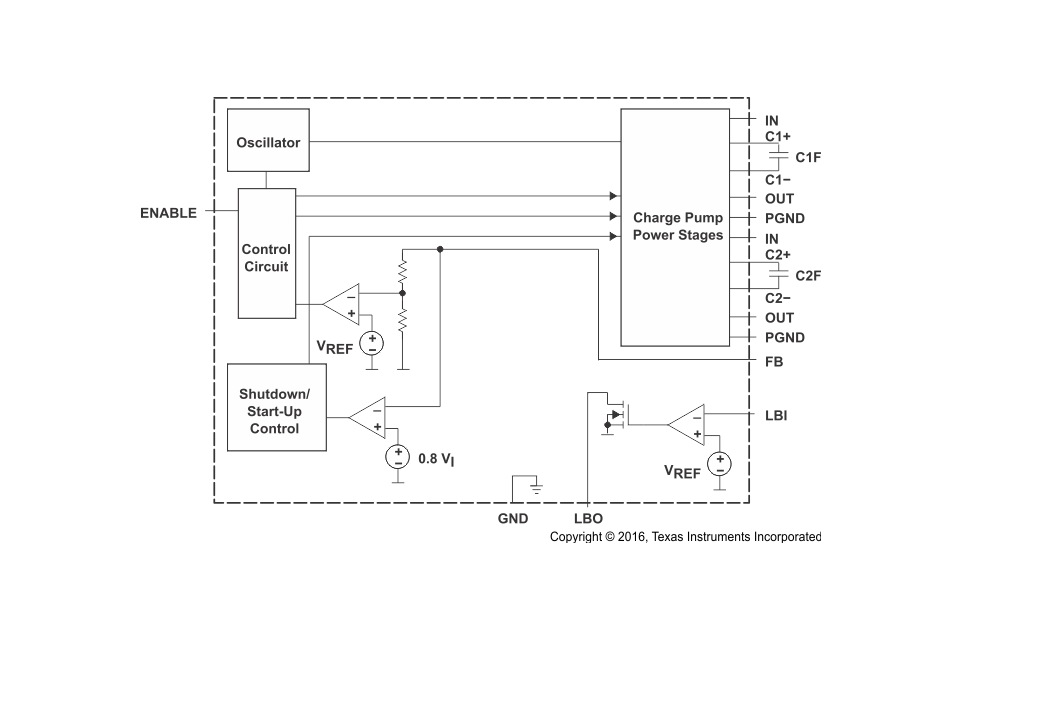

方框圖

?1. 產品概述?
TPS6013x是德州儀器（TI）推出的高效電荷泵型DC-DC轉換器系列，包含TPS60130/1/2/3四款型號，可將2.7V至5.4V輸入電壓轉換為穩定的5V輸出（±4%精度）。主要特點包括：

• ?高效率?：最高達90%（輸入電壓2.7V-5.4V范圍）。
• ?高輸出電流?：TPS60130/31支持300mA，TPS60132/33支持150mA。
• ?無電感設計?：僅需4個外部電容，降低EMI和空間占用。
• ?低功耗?：靜態電流60μA，關斷電流0.05μA。

?2. 關鍵特性?

• ?自適應模式切換?：根據輸入電壓和負載自動選擇1.5倍或2倍升壓模式，優化效率。
• ?脈沖跳躍模式?：輕載時減少開關頻率以降低功耗。
• ? 低電池檢測（TPS60130/32） ?：內置比較器，可編程觸發閾值（典型1.21V）。
• ? 電源良好檢測（TPS60131/33） ?：監控輸出電壓，異常時觸發告警。

?3. 應用場景?

• 電池供電設備（如PDA、醫療儀器、智能卡）。
• 3節電池至5V轉換（堿性/NiCd/NiMH/Li-ion）。
• 便攜式微處理器系統備份電源。

?4. 封裝與規格?

• ?封裝?：20引腳HTSSOP（帶PowerPAD?散熱增強）。
• ?工作溫度?：-40°C至85°C。
• ?保護功能?：過溫保護、短路保護、欠壓鎖定（UVLO）。

?5. 設計要點?

• ?電容選型?：推薦低ESR陶瓷電容（如X7R/X5R材質），飛跨電容典型值2.2μF（TPS60130/31）或1μF（TPS60132/33）。
• ?布局建議?：輸入/輸出電容靠近芯片，獨立接地路徑減少噪聲。
• ?并聯擴展?：兩片TPS60130并聯可實現600mA輸出。

?6. 文檔支持?
包含詳細電氣特性曲線（效率、紋波、瞬態響應）、典型應用電路及PCB布局示例，另提供評估模塊（TPS60130EVM143）加速開發。
