TPS6013x 升壓穩壓電荷泵器件可產生 5V ±4% 的輸出電壓 從 2.7V 到 5.4V 輸入電壓（三節堿性、鎳鎘或鎳氫電池或一節鋰電池或 Lilon 電池）。TPS60130和TPS60131的輸出電流為 300 mA，150 mA TPS60132和TPS60133器件，全部來自3 V輸入。只需四個外部電容器即可 構建完整的高效DC/DC電荷泵轉換器。為了實現高效率 寬輸入電壓范圍，電荷泵自動選擇 1.5× 或倍增器 轉換模式。通過3 V輸入，所有IC都可以以滿載電流啟動。
*附件：tps60133.pdf

特性

• 由于采用特殊的開關拓?fù)浣Y(jié)構，在2.7V至5.4V輸入電壓范圍內效率高達90%
• 高達 300 mA 的輸出電流（TPS60130 和 TPS60131）
• 無需電感器，低 EMI
• 穩壓 5V ±4% 輸出
• 只需四個外部元件
• 60μA靜態電源電流
• 0.05μA關斷電流
• 關機時負載斷開
• 熱增強型PowerPAD?封裝

參數

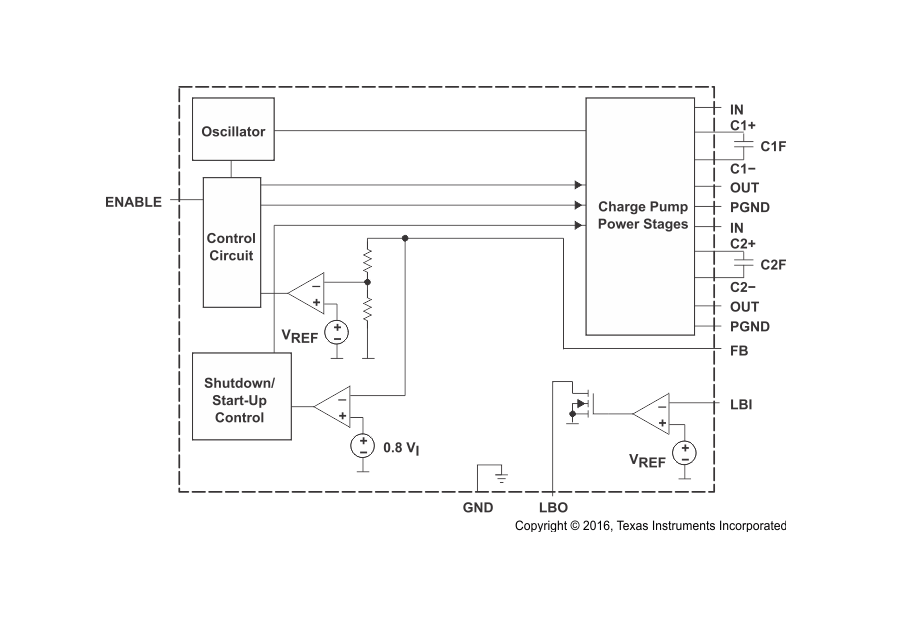

方框圖

?1. 產品概述?
TPS6013x是德州儀器（TI）推出的高效電荷泵型DC-DC轉換器系列，包含TPS60130/1/2/3四款型號，可將2.7V至5.4V輸入電壓轉換為穩定的5V輸出（±4%精度）。

• ?輸出電流?：TPS60130/31支持300mA，TPS60132/33支持150mA。
• ?關鍵特性?：
  • 高達90%的轉換效率
  • 僅需4個外部電容，無需電感
  • 低靜態電流（60μA）和關斷電流（0.05μA）
  • 集成低電池檢測（TPS60130/32）或電源良好指示（TPS60131/33）

?2. 應用場景?

• 電池供電設備（如PDA、筆記本電腦、醫療儀器）
• 3節電池至5V轉換（堿性/NiCd/NiMH/Li-ion）
• PCMCIA和智能卡供電

?3. 核心技術?

• ?自適應模式切換?：根據輸入電壓和負載自動選擇1.5倍或2倍升壓模式以優化效率。
• ?脈沖跳躍調節?：輕載時減少開關頻率以降低功耗。
• ?啟動保護?：輸出電容預充電至0.8×VI后啟動，避免浪涌電流。

?4. 封裝與引腳?

• ?封裝?：20引腳HTSSOP（帶PowerPAD?散熱焊盤），尺寸6.5mm×4.4mm。
• ?關鍵引腳功能?：
  • C1+/C1-、C2+/C2-：飛跨電容接口
  • ENABLE：使能控制（高電平工作）
  • LBO/PG：低電池/電源良好信號輸出

?5. 設計要點?

• ?電容選型?：推薦低ESR陶瓷電容（X7R/X5R材質），飛跨電容典型值2.2μF（TPS60130/31）或1μF（TPS60132/33）。
• ?布局建議?：輸入/輸出電容盡量靠近芯片，獨立接地路徑以減少噪聲。

?6. 擴展功能?

• ?并聯使用?：兩片TPS60130可提供600mA輸出。
• ?超低靜態模式?：通過MCU周期性喚醒以延長電池壽命。

?7. 安全與認證?

• ESD保護：HBM 2000V，CDM 1000V。
• 工作溫度范圍：-40°C至85°C。
