DRV83x2 是高性能、集成的三相電機驅動器，具有先進的保護系統。

由于 R 較低 DS（開） 功率MOSFET和智能柵極驅動設計，這些電機驅動器的效率可達97%。這種高效率使用更小的電源和散熱器，并且這些器件非常適合節能應用。
*附件：drv8312.pdf

DRV83x2 需要兩個電源，一個電源電壓為 12 V，用于 GVDD 和 VDD，另一個電源電壓高達 50 V，用于 PVDD。DRV83x2 可以在高達 500kHz 的開關頻率下運行，同時仍保持精確控制和高效率。這些設備還具有創新的保護系統，可保護設備免受可能損壞系統的各種故障情況的影響。這些保護措施包括短路保護、過流保護、欠壓保護和兩級熱保護。DRV83x2 具有限流電路，可防止在電機啟動等負載瞬變期間器件關斷?？?a target="_blank">編程過流檢測器允許調節電流限制和保護級別，以滿足不同的電機要求。

DRV83x2 為每個半橋具有獨特的獨立電源和接地引腳。這些引腳可以通過外部分流電阻器提供電流測量，并支持具有不同電源電壓要求的半橋驅動器。

特性

• 低 R 的高效功率級（高達 97%） DS（開） MOSFET（T 時為 80 mΩ J = 25°C）
• 工作電源電壓高達 50 V（絕對最大值 70 A）
• DRV8312（電源墊向下）：高達 3.5A 的連續相電流（6.5A 峰值）
• DRV8332（電源墊向上）：高達 8A 的連續相電流（13A 峰值）
• 三相獨立控制
• PWM 工作頻率高達 500 kHz
• 集成自保護電路，包括欠壓、過熱、過載和短路
• 可編程逐周期電流限制保護
• 每個半橋的獨立電源和接地引腳
• 智能柵極驅動和交叉?zhèn)鲗?dǎo)預防
• 無需外部緩沖器或肖特基二極管

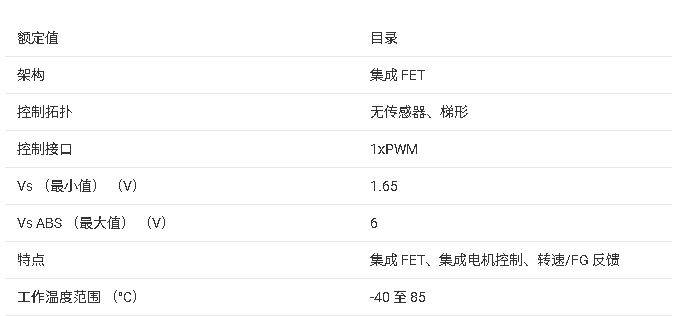

參數

方框圖

?一、產品概述?
DRV8312和DRV8332是德州儀器（TI）推出的高性能三相電機驅動器系列，采用先進的保護系統。該系列器件具有高效率（最高97%）、低RDS(on) MOSFET（80mΩ）和智能門極驅動設計。

?二、核心特性?

• ?工作電壓?：PVDD最高50V（絕對最大值70V）
• ?輸出電流能力?：
  • DRV8312（功率焊盤向下）：最高3.5A連續相電流（6.5A峰值）
  • DRV8332（功率焊盤向上）：最高8A連續相電流（13A峰值）
• ?PWM頻率?：最高500kHz
• ?導通電阻?：80mΩ（TJ=25℃時）
• ?保護功能?：欠壓、過溫、過載、短路保護
• ?電流限制?：可編程逐周期電流限制保護
• ?封裝選項?：
  • DRV8312：44引腳HTSSOP（14.00mm×6.10mm）
  • DRV8332：36引腳HSSOP（15.90mm×11.00mm）

?三、技術特點?

1. ?三相H橋架構?：可驅動BLDC電機、三相永磁同步電機
2. ?獨立控制?：每個半橋具有獨立的電源和接地引腳
3. ?智能門極驅動?：交叉?zhèn)鲗?dǎo)預防
4. ?集成保護系統?：
   • 過流保護（OCP）
   • 過溫保護（OTP）
   • 欠壓保護（UVP）
   • 短路保護
5. ?工作模式?：
   • 逐周期電流限制模式
   • 過流鎖定關斷模式

?四、電氣參數?

• ?電源要求?：
  • GVDD和VDD：12V（10.8-13.2V）
  • PVDD：最高50V
• ?內部PWM頻率?：44.5kHz
• ?工作溫度范圍?：-40℃至85℃
• ?熱阻?：
  • DRV8312：RθJA=24.5℃/W
  • DRV8332：RθJA=13.3℃/W（帶散熱器）

?五、保護機制?

1. ?過流保護?：
   • 通過OC_ADJ引腳編程過流閾值
   • 響應時間：250ns
2. ?過溫保護?：
   • 過溫警告（OTW）：125℃
   • 過溫關斷（OTSD）：150℃
3. ?欠壓保護?：
   • GVDD_X和VDD欠壓閾值：8.5V
4. ?自舉電容欠壓保護?：防止高側MOSFET故障

?六、應用領域?

• BLDC電機驅動
• 三相永磁同步電機
• 逆變器
• 機器人控制系統
• 工業自動化設備

?七、引腳功能?

• ?控制引腳?：PWM_A/B/C、RESET_A/B/C
• ?模式選擇?：M1、M2、M3
• ?故障指示?：FAULT、OTW
• ?電源引腳?：PVDD_X、GVDD_X、VDD
• ?接地引腳?：GND、AGND、GND_A/B/C

?八、典型應用?

1. ?三相操作?：支持三相BLDC電機驅動
2. ?控制方案?：
   • 霍爾傳感器控制（六步梯形方案）
   • 無傳感器控制（六步梯形方案）
3. ?電流檢測?：支持外部并聯電阻進行電流測量

?九、布局建議?

• 使用大面積不間斷接地平面
• 高頻去耦電容靠近PVDD_X引腳
• 熱設計考慮：
  • DRV8312：底部熱焊盤散熱
  • DRV8332：頂部散熱片散熱

?十、電源推薦?

• ?大容量電容?：根據系統需求確定
• ?電源序列?：無特殊要求，建議在電源上升期間保持RESET引腳為低電平

該系列器件特別適合需要高效率、高可靠性和完善保護功能的電機驅動應用，其寬電壓范圍和高電流能力使其適用于工業、機器人和自動化控制領域。
