MAX660 CMOS電荷泵電壓轉換器是一款多功能非穩壓開關電容逆變器或倍增器。MAX660工作在1.5V至5.5V寬電源電壓下，使用兩個低成本電容提供100 mA的輸出電流，而沒有電感轉換器的成本、尺寸和EMI相關。MAX660的工作電流僅為120 μA，在大多數負載下工作效率大于90%，為電池供電系統提供了理想的性能。MAX660器件可直接并聯工作，以降低輸出阻抗，從而在給定電壓下提供更大的電流。
*附件：max660.pdf

FC（頻率控制）引腳在標稱 10 kHz 或 80 kHz 振蕩器頻率之間進行選擇。通過在OSC引腳上添加一個外部電容器，可以降低振蕩器頻率。此外，OSC引腳可用于驅動MAX660，外部時鐘頻率高達150 kHz。通過這些方法，可以控制輸出紋波頻率和諧波。

此外，MAX660可以配置為將正輸入電壓精確分成兩半。在此模式下，可以使用高達 11 V 的輸入電壓。

特性

• 反轉或加倍輸入電源電壓
• 窄SO-8封裝
• 6.5-Ω典型輸出電阻
• 100 mA 時 88% 典型轉換效率
• 可選振蕩器頻率：10 kHz/80 kHz

參數

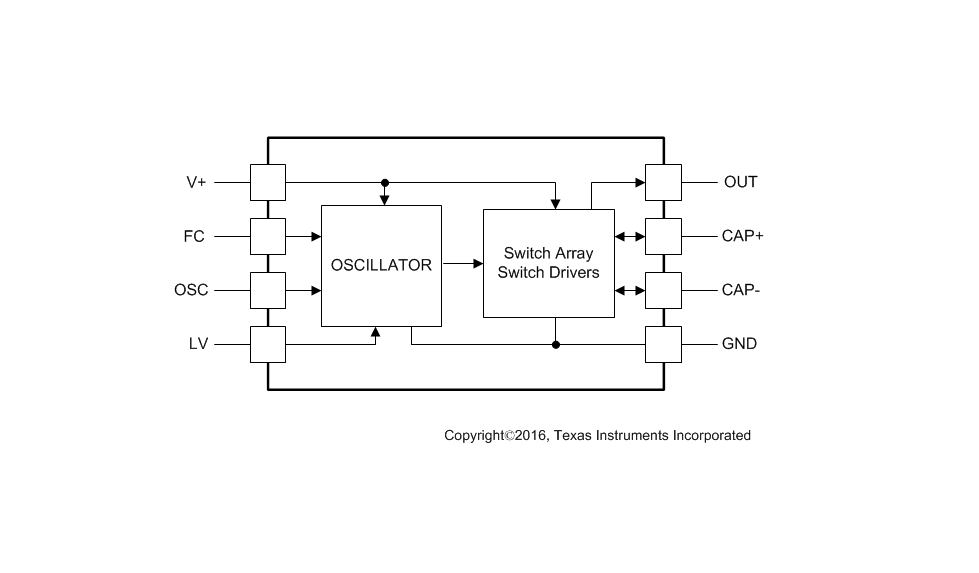

方框圖

?1. 產品概述?
MAX660是一款多功能CMOS開關電容電壓轉換器，支持? 電壓反相（逆變） ?和? 倍壓（倍增） ?功能，輸入電壓范圍1.5V至5.5V，輸出電流可達100mA。其特點包括：

• ?高效轉換?：典型效率88%（100mA負載）。
• ?低輸出阻抗?：6.5Ω（典型值）。
• ?可選振蕩頻率?：10kHz或80kHz（通過FC引腳選擇）。
• ?小封裝?：SO-8窄體封裝（4.9mm × 3.91mm）。

?2. 關鍵特性?

• ?應用場景?：筆記本電腦、醫療設備、運放電源等。
• ?低功耗?：靜態電流僅120μA（10kHz模式）。
• ?并聯擴展?：多器件并聯可降低輸出阻抗，提升電流輸出能力。
• ?外部時鐘支持?：支持外部時鐘驅動（最高150kHz）。

?3. 功能模式?

• ?電壓反相模式?：輸入正電壓輸出負電壓，需連接LV引腳至GND（輸入<3.5V時）。
• ?電壓倍增模式?：輸入電壓翻倍，需將LV與OUT引腳短接。
• ?分壓模式?：可將輸入電壓精確分半（支持高達11V輸入）。

?4. 設計要點?

• ?電容選擇?：推薦低ESR電容（如鉭電容或陶瓷電容）以優化效率和紋波。
• ?布局建議?：縮短C1、C2和輸入/輸出電容的走線，減少寄生電感。
• ?輸出調節?：可通過LDO（如LP2951）實現穩壓輸出。

?5. 性能參數?

• ?絕對最大額定值?：V+至GND電壓6V，輸出短路保護1秒。
• ?熱阻?：結到環境熱阻114.4°C/W（SOIC封裝）。
