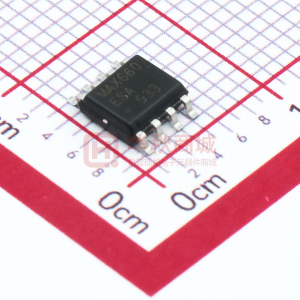

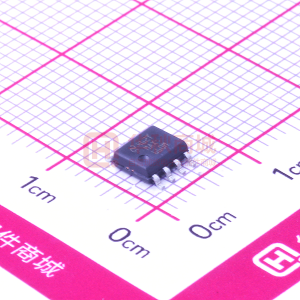

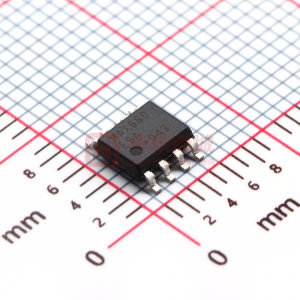

MAX660 CMOS電荷泵電壓轉換器是一款多功能非穩壓開關電容逆變器或倍頻器。 MAX660采用1.5V至5.5V的寬電源供電，采用兩個低成本電容，可提供100mA的輸出電流，而無需與基于電感的轉換器相關的成本，尺寸和EMI。 MAX660的工作電流僅為120μA，在大多數負載下的工作效率大于90％，為電池供電系統提供了理想的性能。 MAX660器件可以直接并聯工作，以降低輸出阻抗，從而在給定電壓下提供更大的電流。

FC（頻率控制）引腳可在標稱的10 kHz或80 kHz振蕩器頻率之間進行選擇。通過在OSC引腳上增加一個外部電容可以降低振蕩器頻率。此外，OSC引腳可用于驅動MAX660，外部時鐘高達150 kHz。通過這些方法，可以控制輸出紋波頻率和諧波。

此外，MAX660可以配置為將正輸入電壓精確地分成兩半。在此模式下，可以使用高達11 V的輸入電壓。
