LM2767 CMOS 電荷泵電壓轉換器可作為 1.8 V 至 5.5 V 范圍內輸入電壓的倍壓器工作。該電路使用兩個低成本電容器和一個二極管,以提供至少15 mA的輸出電流。
LM2767 在 11 kHz 開關頻率下工作,以避免音頻聲帶干擾。LM2767 的工作電流僅為 40 μA(大多數負載下的工作效率大于 90%),為電池供電系統提供了理想的性能。該器件采用 5 引腳 SOT-23 封裝制造。
*附件:lm2767.pdf
特性
- 輸入電源電壓加倍
- SOT-23 5引腳封裝
- 20-Ω典型輸出阻抗
- 15 mA 時 96% 典型轉換效率
參數

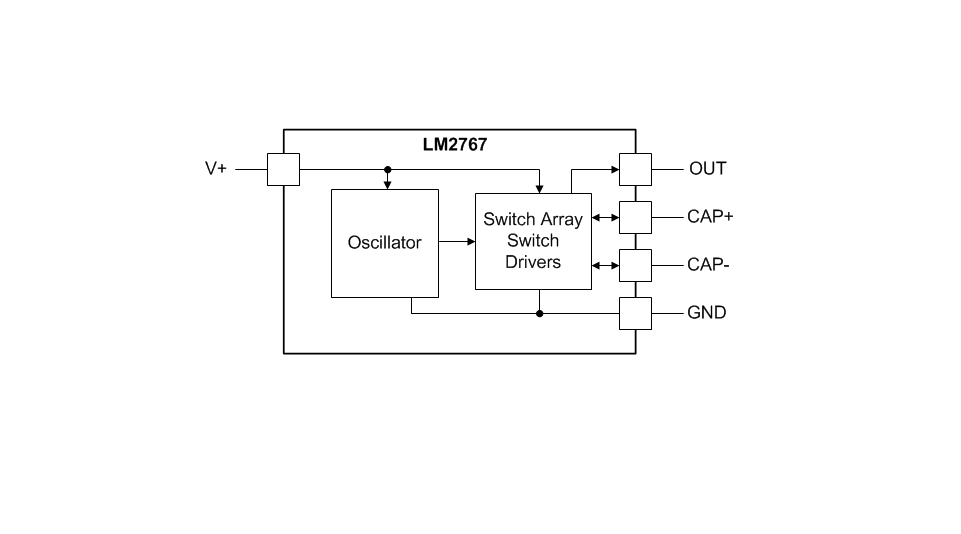

方框圖
?1. 核心特性?
- ?電壓倍增功能?:將1.8V至5.5V輸入電壓翻倍輸出,典型輸出電流15mA(2.5V
5.5V輸入)或10mA(1.8V2.5V輸入)。 - ?高效率?:典型轉換效率96%(15mA負載),靜態電流僅40μA。
- ?緊湊封裝?:5引腳SOT-23封裝(2.9mm×1.6mm)。
- ?低噪聲設計?:11kHz開關頻率避免音頻干擾。
?2. 關鍵參數?
- ?輸出阻抗?:20Ω(典型值),受電容ESR和開關電阻影響。
- ?工作溫度?:-40°C至85°C,支持工業級應用。
- ?保護功能?:ESD防護(HBM 2000V/CDM 200V),輸出短路耐受1秒。
?3. 典型應用場景?
?4. 設計要點?
- ?電容選擇?:推薦低ESR電容(如鉭電容或陶瓷電容),以優化效率和紋波。
- ?布局建議?:輸入/輸出電容盡量靠近引腳,減少寄生電感。
- ?啟動保護?:需外接肖特基二極管(如1N5817)防止寄生二極管導通。
?5. 文檔結構?
-
