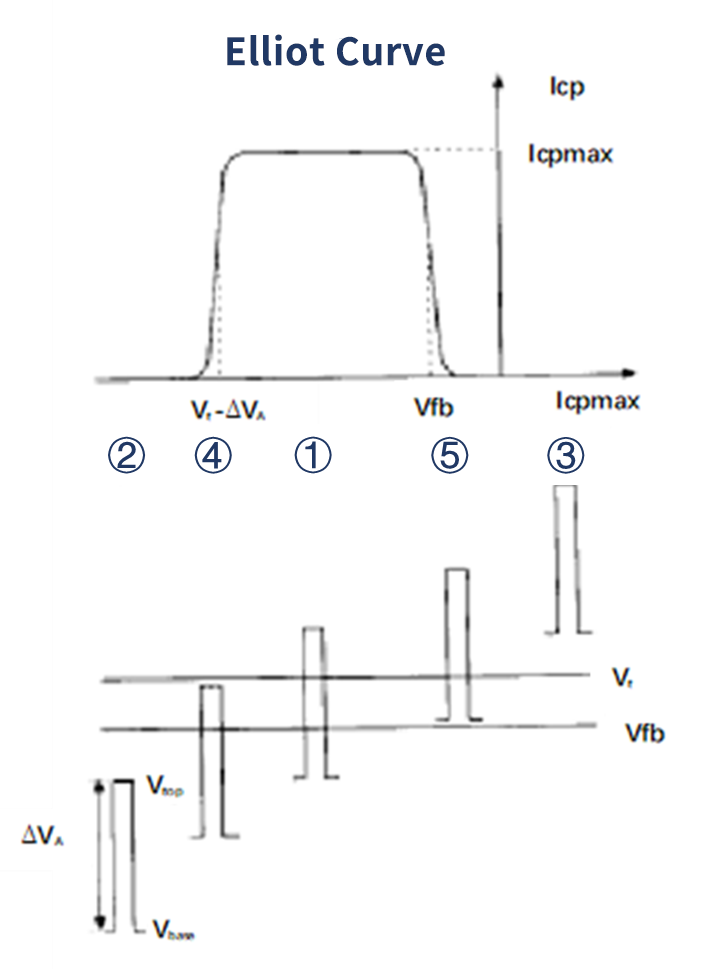

襯底量測電流從最大值，變小至無或極小值

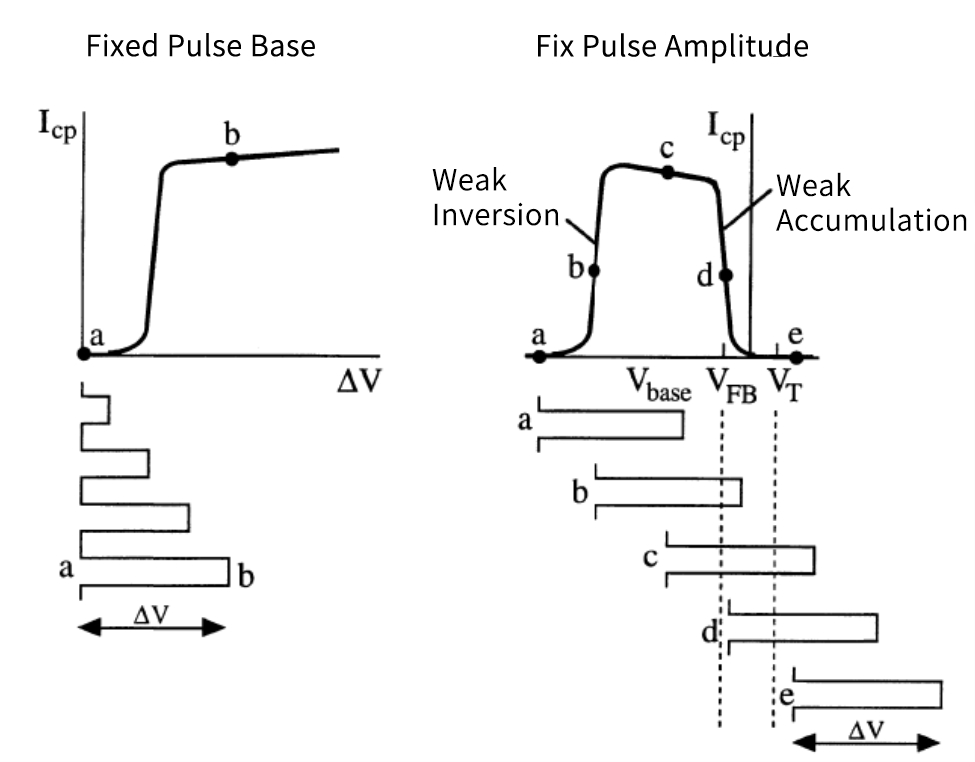

▲圖3

在周期性脈沖作用下可測得飽和泵電流Icpmax，飽和泵電流Icpmax的表達式如下：

Icpmax=qAGfDit

在上式中：f為脈沖頻率;AG為溝道有效面積，是溝道源漏區摻雜狀態的函數；q為電子電荷；Dit為溝道平均界面態密度。

其中前三項均為已知量，因此，通過測試電荷泵電流Icpmax就可以得到界面態密度Dit這個反應溝道微觀性質的參數。而界面態是氧化層和襯底體硅因?yàn)榫Ц袷浠蛉毕輰?dǎo)致的非理想的結合狀態，對器件溝道載流子的運動有影響，限制載流子遷移率的提高，降低器件驅動電流的能力。

以下展示兩個電荷泵（Charge Pumping）測試應用在工藝開發和可靠性測試中應用的示例。

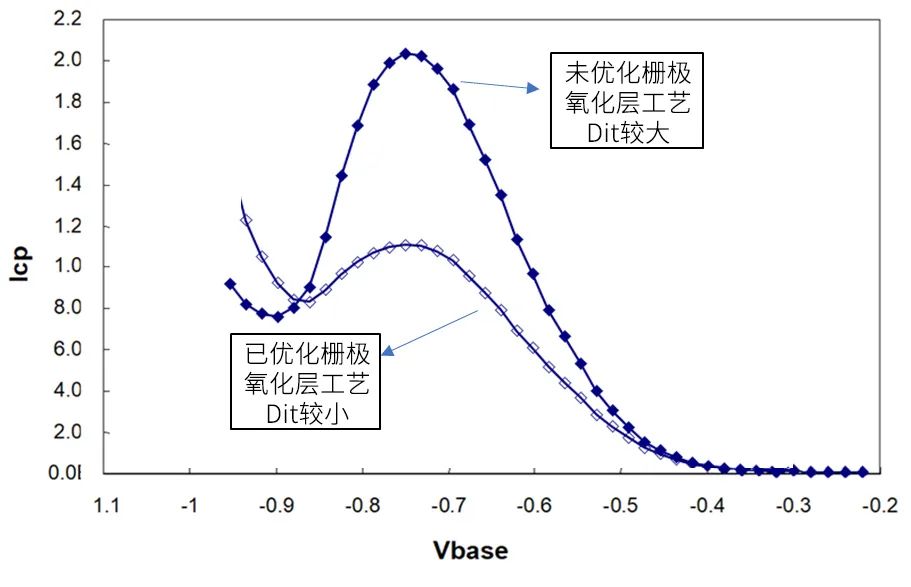

1用電荷泵測試對比柵極氧化層工藝的不同

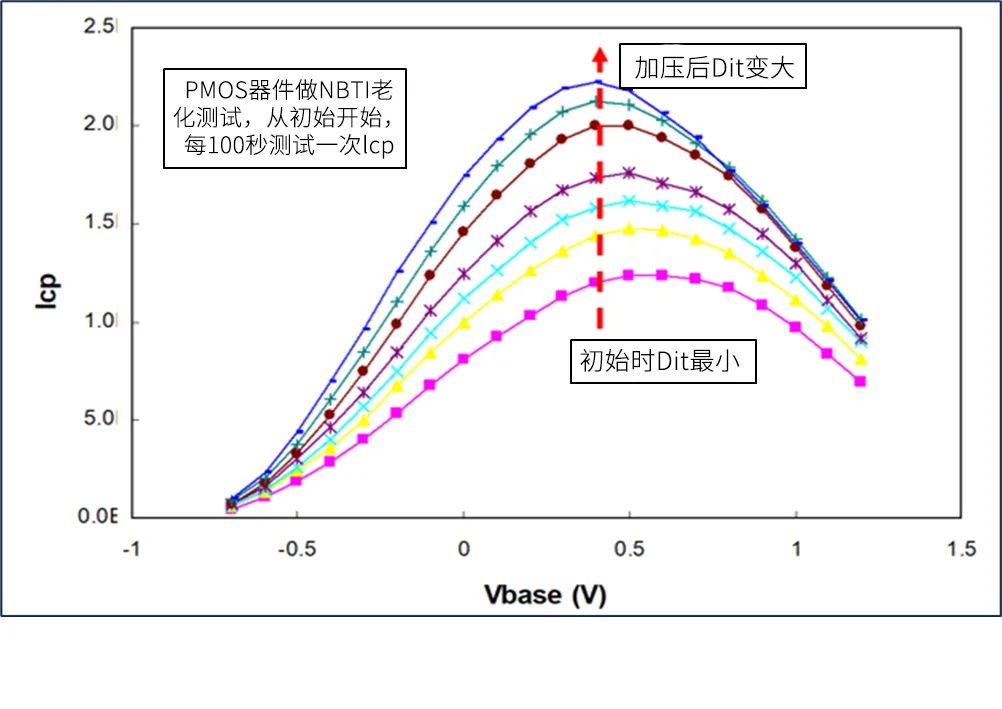

2.用電荷泵測試表征PMOS器件在負偏壓不穩定性NBTI加壓條件下的界面態退化

特別聲明，以上提供的測試服務均是季豐自有設備和能力進行的測試。具體機臺型號性能參數信息參見點擊文末相關鏈接的推文查看。

最后，再次歡迎新老客戶提問咨詢、下單測試。季豐電子愿竭誠為您服務，提供您所需的各種助力。
