IP2317支持快充協議的單節鋰電池同步開關降壓充電 IC

3 簡介

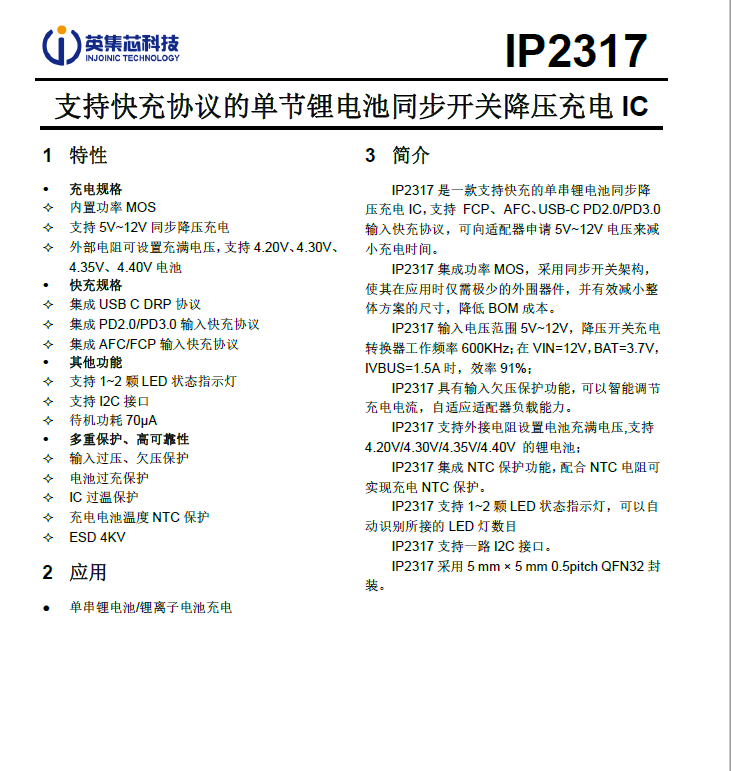

IP2317 是一款支持快充的單串鋰電池同步降壓充電 IC，支持 FCP、 AFC、USB-C PD2.0/PD3.0 輸入快充協議，可向適配器申請 5V~12V 電壓來減小充電時間。

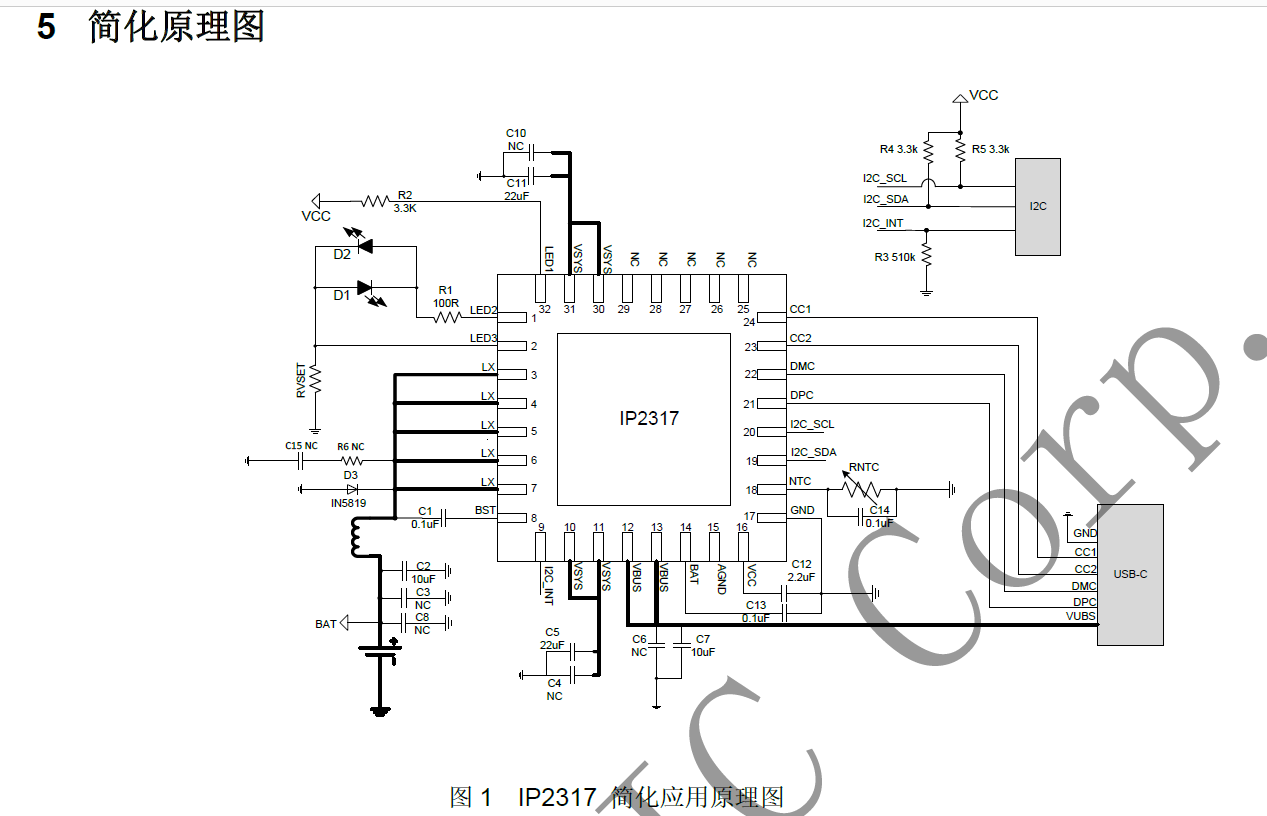

IP2317 集成功率 MOS，采用同步開關架構，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低 BOM 成本。

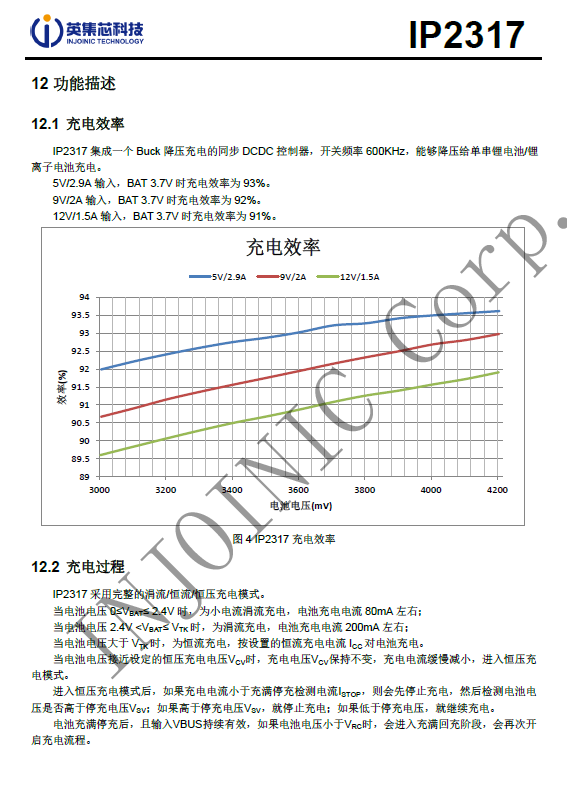

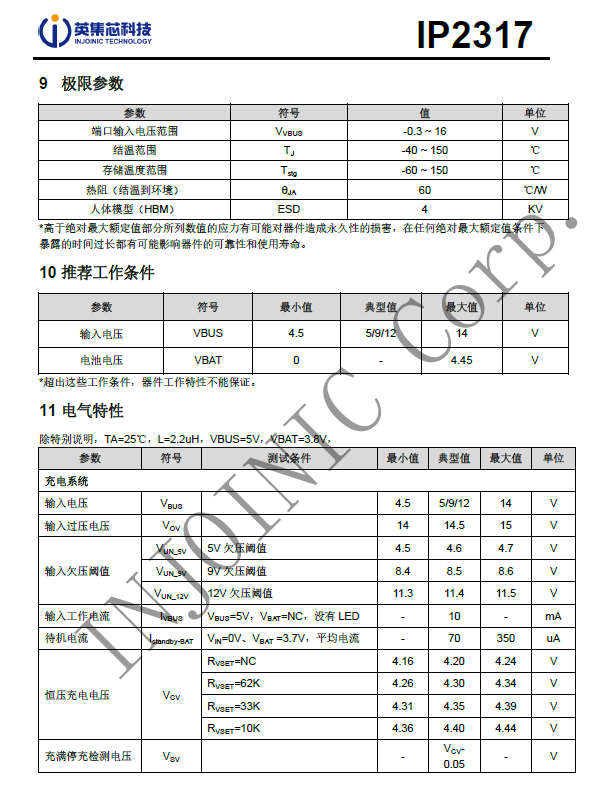

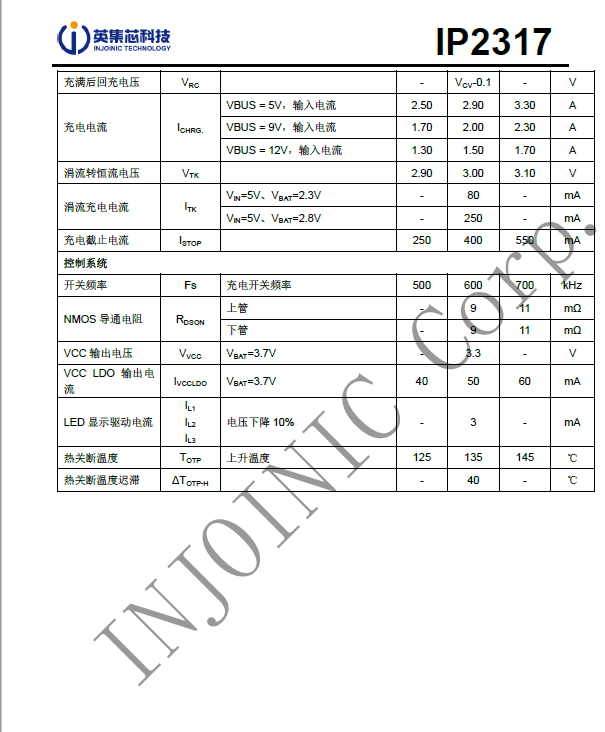

IP2317 輸入電壓范圍 5V~12V，降壓開關充電轉換器工作頻率 600KHz；在 VIN=12V，BAT=3.7V， IVBUS=1.5A 時，效率 91%；

IP2317 具有輸入欠壓保護功能，可以智能調節充電電流，自適應適配器負載能力。

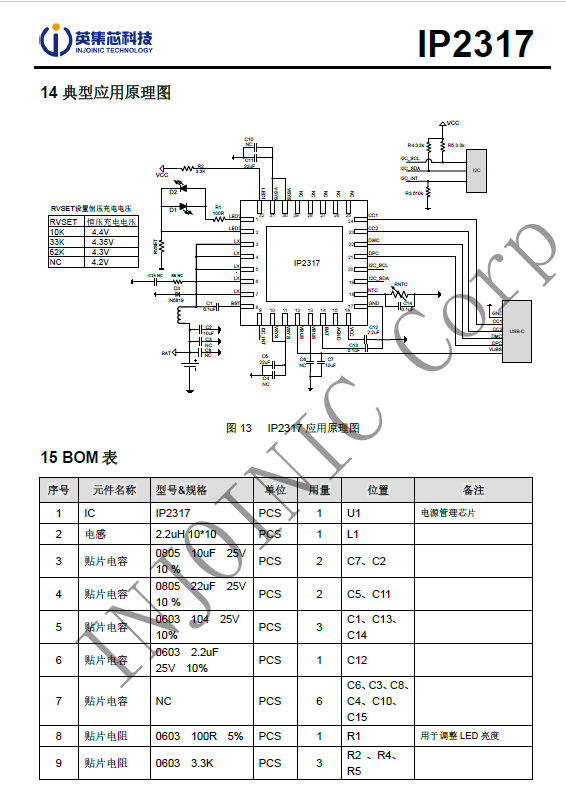

IP2317 支持外接電阻設置電池充滿電壓,支持4.20V/4.30V/4.35V/4.40V 的鋰電池；

IP2317 集成 NTC 保護功能，配合 NTC 電阻可實現充電 NTC 保護。

IP2317 支持 1~2 顆 LED 狀態指示燈，可以自動識別所接的 LED 燈數目

IP2317 支持一路 I2C 接口。

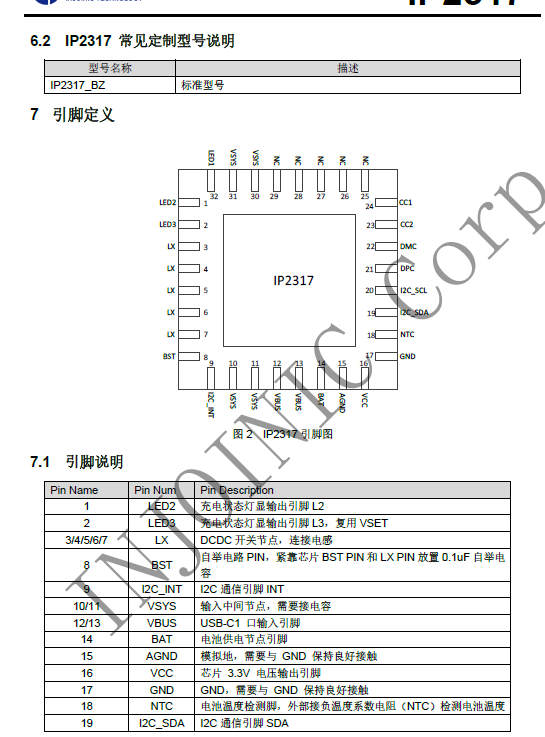

IP2317 采用 5 mm × 5 mm 0.5pitch QFN32 封裝。

特性

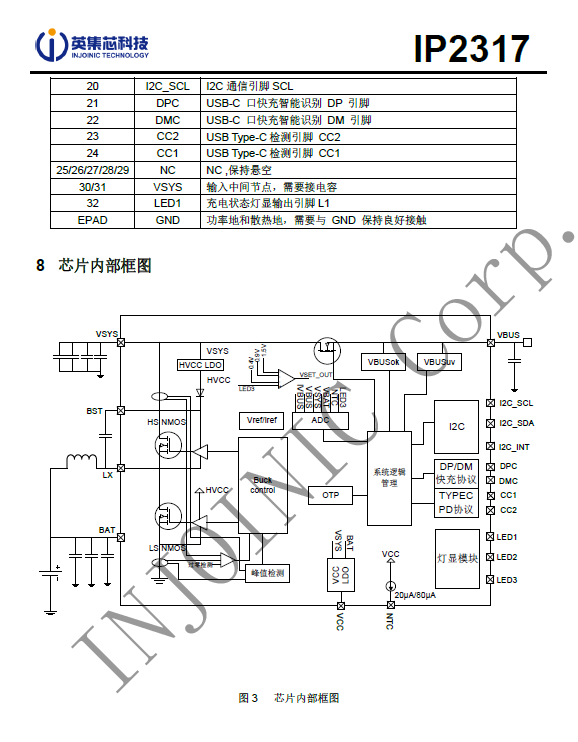

   內置功率 MOS

   支持 5V~12V 同步降壓充電

外部電阻可設置充滿電壓，支持 4.20V、4.30V、 4.35V、4.40V 電池

快充規格

   集成 USB C DRP 協議

   集成 PD2.0/PD3.0 輸入快充協議

   集成 AFC/FCP 輸入快充協議

其他功能

   支持 1~2 顆 LED 狀態指示燈

  支持 I2C 接口

   待機功耗 70μA

多重保護、高可靠性

   輸入過壓、欠壓保護

   電池過充保護

   IC 過溫保護

   充電電池溫度 NTC 保護

   ESD 4KV

應用

單串鋰電池/鋰離子電池充電
