前 言

本指導文檔適用開發環境：

Windows開發環境：Windows 7 64bit、Windows 10 64bit

虛擬機：VMware15.5.5

Linux開發環境：Ubuntu18.04.464bit

U-Boot：U-Boot-2018.07

Kernel：Linux-5.4.61、Linux-RT-5.4.61

LinuxSDK：T113_Tina5.0-V1.0(Linux)

GDB工具是GNU項目調試器，基于命令行使用。和其他的調試器一樣，可使用GDB工具單步運行程序、單步執行、跳入/跳出函數、設置斷點、查看變量等等，它是UNIX/LINUX操作系統下強大的程序調試工具。GDB支持多種語言，包括Ada、匯編、C/C++、D、Fortran、GO、Objective-C、OpenCL、Modula-2、Pascal和Rust。

GDB具有一種“遠程”模式，此種模式多半是在為嵌入式系統進行調試時使用，遠程操作指的是：GDB在一部機器內運行，而要進行調試的程序是在另一部機器上運行，支持TCP/IP協議傳輸?shù)母鞣N網絡，在TCP/IP網絡及協議上再加搭傳輸GDB專有的調試操作通信協議，如此便能進行遠程調試。

演示程序創建與編譯

在Ubuntu工作目錄下執行如下命令，新建一個GDB調試演示程序。

Host# mkdir test

Host# cd test/

Host# vitest.c

圖 1

#include

void show() {

printf("shown");

}

int main(int argc, char *argv[])

{

int arr[4] = {1, 2, 3, 4};

int i = 0;

for (i = 0; i < 4; i++) {

printf("arr[%d]: %dn", i, arr[i]);

}

show();

return 0;

}

執行如下命令，進行程序編譯，編譯完成將會生成test可執行程序。

備注：編譯時需添加-g參數，生成的可執行文件才帶有調試信息。若使用eMMC配置評估板，請將命令中的"tlt113-evm-nand"修改為"tlt113-evm-emmc"。

Host# /home/tronlong/T113/tina5.0_v1.0/out/t113_i/tlt113-evm-nand/buildroot/buildroot/host/usr/bin/arm-linux-gnueabi-gcc -g test.c -o test

圖 2

評估板與PC機連接至同一個路由器后進行上電，將編譯生成的可執行文件test拷貝至評估板文件系統任意目錄下。

Target# ls

圖 3

調試程序運行

執行如下命令，查看虛擬機的IP地址。

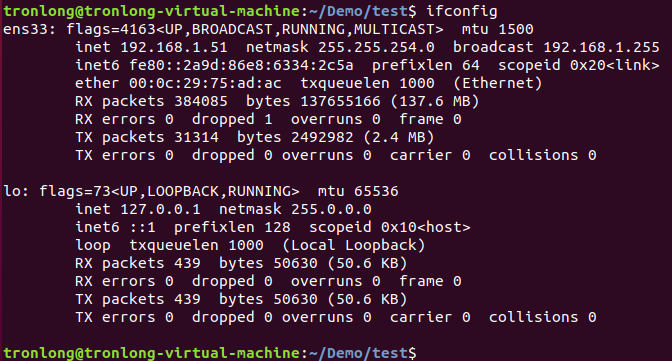

Host# ifconfig

圖 4

在評估板文件系統test文件所在路徑，執行如下命令運行g(shù)dbserver程序，開啟監聽。

備注：192.168.1.51為Ubuntu的IP地址；1234為連接的端口號（自行設置）；test為將要進行調試的程序。

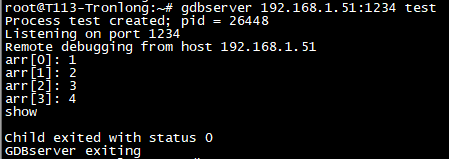

Target# gdbserver 192.168.1.51:1234 test

圖 5

在虛擬機test文件所在路徑下，執行如下命令運行GDB調試程序。

備注：若使用eMMC配置評估板，請將命令中的"tlt113-evm-nand"修改為"tlt113-evm-emmc"。

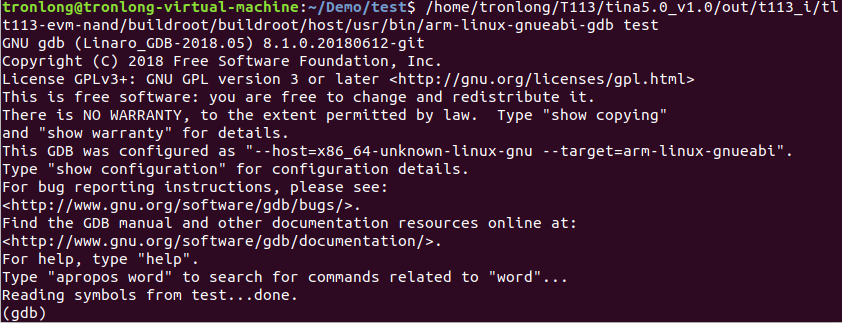

Host# /home/tronlong/T113/tina5.0_v1.0/out/t113_i/tlt113-evm-nand/buildroot/buildroot/host/usr/bin/arm-linux-gnueabi-gdb test

圖 6

執行如下命令，連接評估板。192.168.0.211為評估板的IP地址，請以實際情況為準。

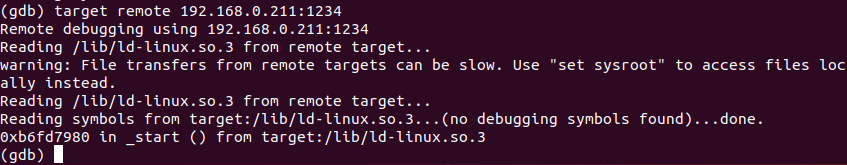

(gdb) target remote 192.168.0.211:1234

圖 7

同時，串口調試終端顯示連接成功的相關信息。

圖 8

程序調試

本章節主要演示GDB調試的幾個常用命令的使用方法。

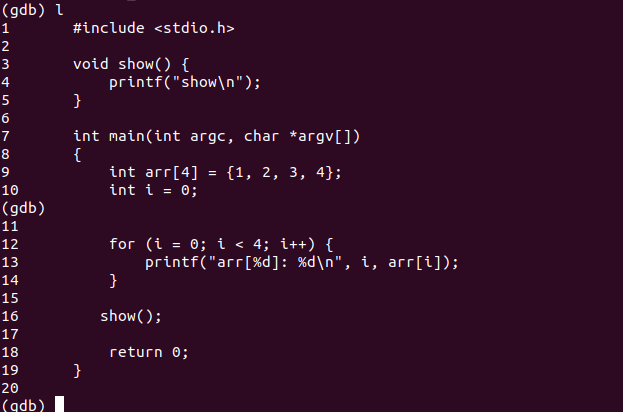

list命令

用于列出源碼，簡寫：l。

圖 9

break命令

用于設置斷點，簡寫：b。

分別在main函數和第13行設置斷點。

圖 10

info breakpoints命令

用于顯示斷點的狀態，簡寫：infob。

圖 11

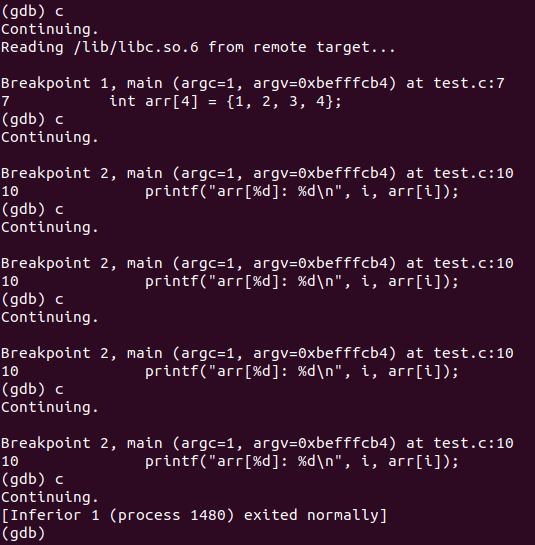

continue命令

用于恢復程序執行，簡寫：c。此命令使GDB恢復程序的執行，直至斷點觸發或程序結束。

圖 12

以上調試過程在第二個斷點中，每輸入一次c命令，將會依次打印arr[]數組的元素值，然后程序執行結束。同時，串口調試終端打印相關信息。

圖 13

print命令

用于打印變量或者變量地址，簡寫：p。

設置斷點后，可依次打印當前變量i的值。

圖 14

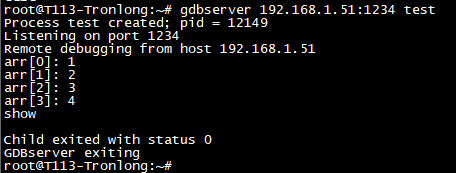

以上調試過程在每處斷點中，使用print命令打印變量i的值。同時，串口調試終端打印相關信息。

圖 15

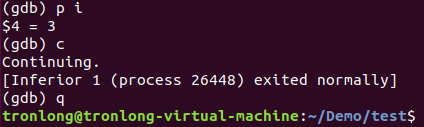

quit命令

退出GDB模式，簡寫：q。當程序調試完成后，使用quit命令退出GDB調試。

圖 16

同時，串口調試終端打印相關信息。

圖 17
