一、項目背景與痛點分析

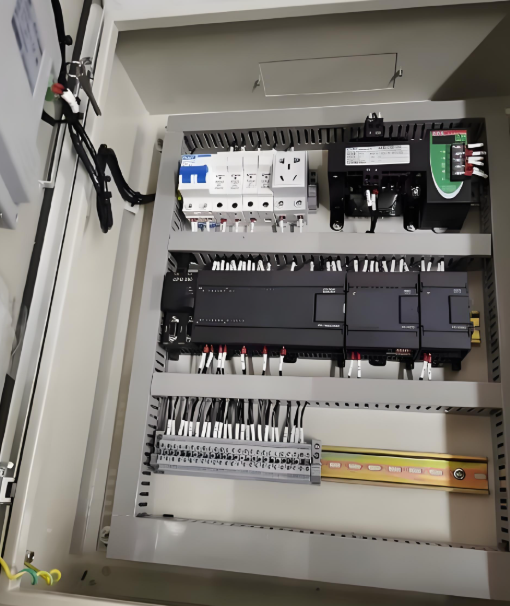

在新能源鋰電池制造行業的智能化升級進程中，某企業的涂布、分切等核心生產設備仍采用西門子S7-200PLC進行控制。該系列PLC作為經典款工業控制器，雖具備穩定的邏輯運算能力，但存在一個關鍵短板——無原生以太網接口，僅支持PPI串口通訊。這一硬件限制直接導致設備無法接入車間以太網網絡，形成數字化轉型的“物理斷層”：一方面，上位機需通過專用PPI電纜與PLC連接，無法實現遠程數據采集；另一方面，現場操作的觸摸屏也必須依賴PPI總線單獨通訊，既不能與上位機共享數據通道，也難以融入工廠級的以太網監控系統，嚴重制約了生產數據的實時交互與集中管理。

二、解決方案實施過程

1.硬件架構搭建

選用遠創智控PPI-ETH-YC02以太網模塊作為核心轉換設備，該模塊專為西門子S7-200系列設計，具備PPI協議與以太網協議的雙向轉換能力。具體連接方式如下：

將PPI轉以太網模塊的PPI接口通過DB9串口線直接接入S7-200PLC的PPI通訊端口，實現物理層連接。

模塊的以太網口通過工業交換機分別連接上位機（安裝組態王監控軟件）和國產品牌觸摸屏（選用昆侖通態TPC1061Ti），形成星型網絡拓撲。

為模塊分配固定IP地址（192.168.0.10），確保與上位機（192.168.0.11）、觸摸屏（192.168.0.12）處于同一網段。

2.軟件參數配置

PLC側設置：在STEP7Micro/WIN軟件中保持PPI通訊參數默認值（波特率187.5Kbps，無奇偶校驗），無需修改原有控制程序。

模塊配置：通過瀏覽器登錄PPI-ETH-YC02的Web配置界面，將工作模式設為“PPI服務器”，并映射PLC的V區寄存器（如V0.0-V200.0）至以太網數據區。

上位機配置：在組態王中添加“ModbusTCP”設備驅動，輸入以太網模塊IP地址及端口號（默認502），建立與PLC寄存器的對應關聯。

觸摸屏配置：在昆侖通態MCGS軟件中選擇“西門子S7-200PPI”驅動，通訊方式設置為“以太網”，指向模塊IP地址完成變量綁定。

3.系統聯調驗證

進行數據雙向傳輸測試：上位機發送啟停指令，PLC執行動作后，觸摸屏實時顯示狀態變化，驗證通訊鏈路完整性。

測試多設備并發性能：同時通過上位機采集100組數據、觸摸屏修改20個參數，監測到通訊延遲穩定在30ms以內，無數據丟包。

模擬工業環境干擾：在設備旁運行高頻電機，持續1小時通訊無中斷，驗證抗干擾能力。

三、產品功能亮點解析

1.PPI協議深度兼容與透明轉換

PPI轉以太網模塊內置專用PPI協議處理芯片，可精準解析西門子S7-200PLC的PPI通訊幀結構，實現PPI協議與以太網協議的雙向透明轉換。無需對PLC原有程序進行任何修改，即可保留原有的PPI通訊邏輯，確?？刂屏鞒痰倪B續性。同時支持187.5Kbps、9600bps等多檔PPI波特率自適應，兼容不同型號S7-200PLC的通訊需求。

2.多主站并行通訊能力

具備8路TCP并發連接處理能力，可同時接入上位機、觸摸屏等多個主站設備，實現多節點對PLC的并行訪問。通過時分復用技術對PPI總線資源進行智能調度，避免主站矛盾，確保上位機數據采集與觸摸屏現場操作的實時性，數據交互延遲可控制在50ms以內。

3.便捷化配置與工業級可靠性

搭載Web可視化配置界面，支持通過瀏覽器完成IP地址、寄存器映射、通訊參數等設置，無需安裝專用配置軟件，1小時內即可完成整套系統部署。硬件采用-40℃~75℃寬溫設計，內置電源反接保護、浪涌抑制電路，可抵御工業環境中的電磁干擾，平均無故障工作時間（MTBF）達10萬小時以上。同時支持在線狀態監測，可實時反饋PPI總線通訊質量、以太網連接狀態等關鍵信息，便于快速排查故障。

四、應用效果對比

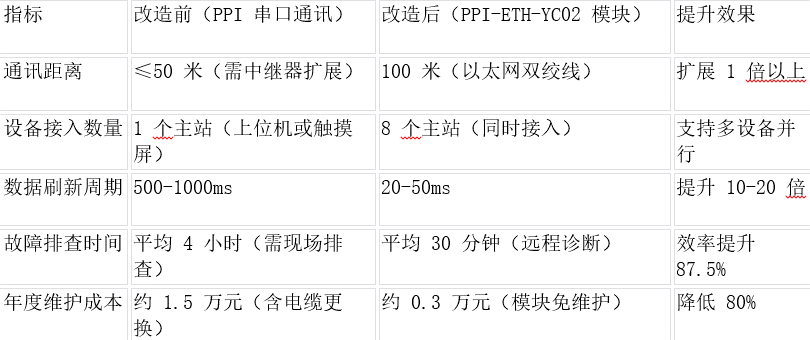

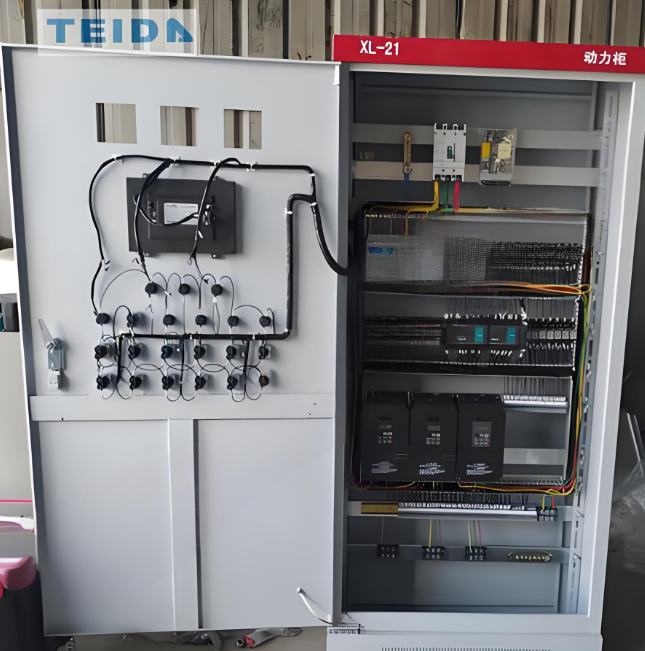

在實際生產中，該方案展現出顯著優勢：通過昆侖通態觸摸屏修改涂布機溫度參數后，上位機能立即捕獲數據變化并生成趨勢曲線；當PLC出現異常時，以太網模塊可主動向上位機發送報警信息，配合觸摸屏的本地提示，實現“遠程+現場”雙重監控。

五、總結

本案例通過遠創智控PPI-ETH-YC02以太網模塊，精準解決了西門子S7-200PLC無原生以太網接口的核心痛點，為新能源鋰電池生產線搭建了高效的通訊橋梁。方案的核心價值在于：以低成本方式實現了PPI協議與以太網的無縫對接，既保護了企業原有設備投資，又滿足了智能制造對多設備協同、數據實時交互的需求。

特別是與昆侖通態等國產品牌觸摸屏的兼容適配，不僅降低了系統集成成本，更體現了國產工業通訊產品在兼容性與性價比上的優勢。該方案可廣泛應用于食品加工、包裝機械等仍在使用S7-200PLC的行業，為老舊設備的智能化改造提供了經濟可行的升級路徑。
