STS與儲能變流器（PCS）協同實現并網/離網無縫切換，典型流程如下：

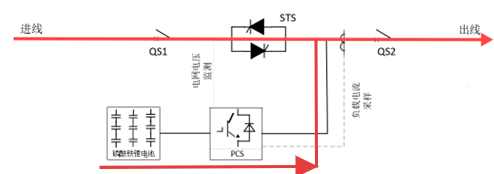

1）正常并網運行

電網供電→ STS閉合電網側SCR →負載由電網+儲能PCS共同供電。

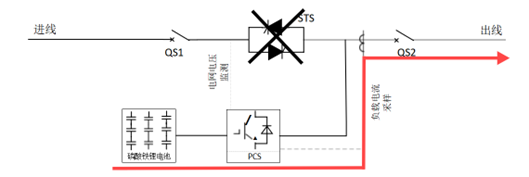

2）電網故障切換

STS檢測電網異?！鷶嚅_電網側SCR（≤8ms）→通知PCS切換至離網模式（V/F控制）→ PCS在10ms內建立電壓→負載100%由儲能PCS供電。

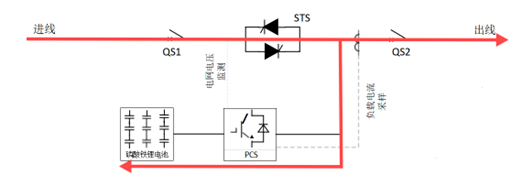

3）電網恢復

STS檢測電網參數正?！?PCS同步輸出電壓相位→ STS閉合電網側SCR → PCS切回并網模式（P/Q控制）→同時電網給負載供電以及通過PCS給儲能充電。

配置原則：

1）重要負載功率+PCS側功率≤STS功率，一般需要負載功率≤0.5×STS額定功率。

2）重要負載功率≤PCS側功率。

比如重要負載功率最大為250kW，需要選用250kW的PCS，STS的功率就不能小于500kW。

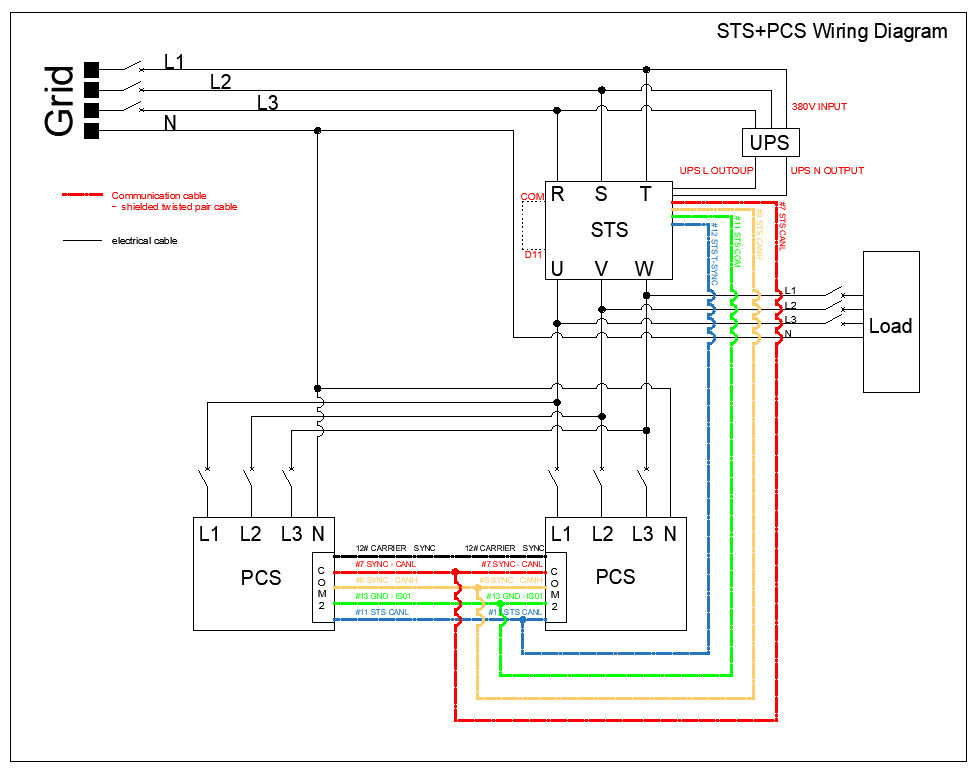

此外，若負載需完全無縫切換或高可靠性場景中，STS可能通過獨立小容量UPS供電，確?？刂齐娐方^對穩定。相應電氣圖如下：
