剩余電流的波形類型淺析拓勉科技剩余電流，從字面理解就是剩余下來的電流，它還有一個別名，叫做漏電流。在GB16917.1（家用和類似用途的帶過電流保護的剩余電流動作斷路器(RCBO)第1部分:一般規則）的第3.2.3中對于剩余電流的定義是：流過RCBO主回路電流瞬時值的矢量和(用有效值表示)。
然而，剩余電流并不等于漏電流，漏電流是剩余電流的一種特殊形式，在以后的章節中會特別闡述他們的區別。今天要跟大家聊的是：剩余電流的幾種波形類型。

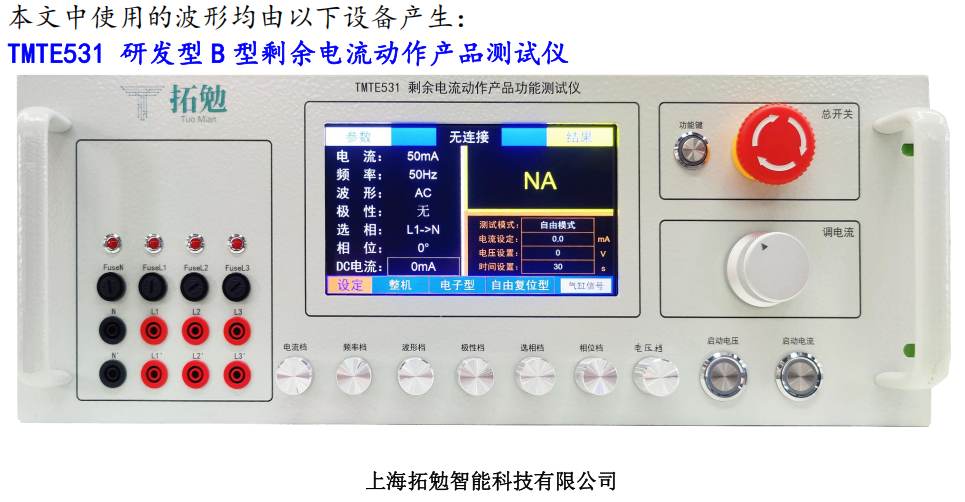

首先看大家最熟悉的AC型。這種類型的剩余電流是伴隨著近200年來交流電的發明就一直存在了，它是典型的正弦交流電流，所以它的波形呈現為正弦波。直到今天，AC型的剩余電流保護產品在中國占到98%以上的市場。下圖可見理想典型的50Hz，AC型的電流波形（由TMTE531B型剩余電流動作產品測試儀實際產生，由RIGOL示波器抓取波形）。

AC型剩余電流波形

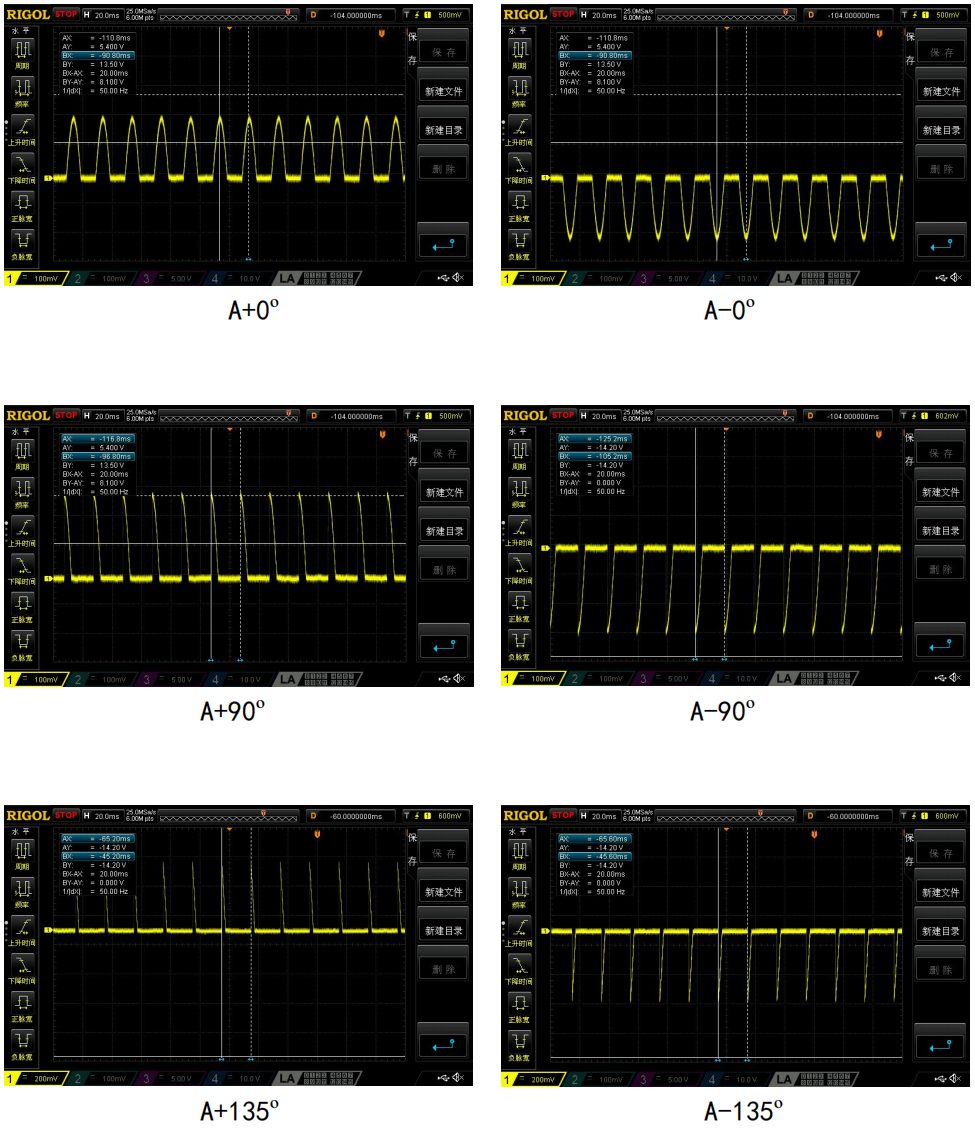

隨著人們生活水平的日益提高，越來越多的新式電器出現了。今天的家用電器很少再使用傳統的笨重又昂貴的工頻電源變壓器來提供電能，而大多是先通過整流電路獲得脈動直流電壓提供給后續電路，再經過降壓濾波獲得控制器所需的電源。再比如非常常見的調光器，風扇調速器，大多數都是應用相位斬波控制的原理產生脈動直流來實現的。下面的波形可以看到理想典型的A型剩余電流波形，主要包括A+0o,A-0o,A+90o,A-90o,A+135o,A-135o的波形（由TMTE531B型剩余電流動作產品測試儀實際產生）。

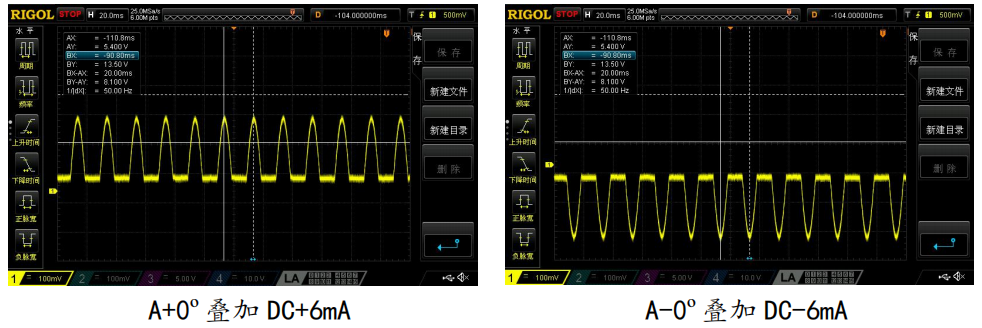

還有一種 A 型的剩余電流波形，它是由脈動直流疊加平滑直流的符合波形，如下圖所示（由 TMTE531 B 型剩余電流動作產品測試儀實際產生）。

如今，A 型漏電保護產品正在快速的替換傳統的 AC 型，施耐德官宣，全面推出 A 型漏保產品且價格跟 AC 型一樣，ABB、西門子緊隨其后，國內諸多漏保生產企業接踵而至。為了占據市場高點，一些公司悄悄的推出了 F 型漏保產品。F 型的漏保技術是在 A 型的基礎上增加了高低頻復合波形的檢測技術，同時進一步提高了抗干擾的要求，適應于更寬的應用場景，例如電焊機，電梯，逆變器，機場照明等等。下面的波形可以看到新增的電流波形，主要包括典型的 F 型復合波，脈動直流疊加 10mA 直流的波形（由 TMTE531 B 型剩余電流動作產品測試儀實際產生）。

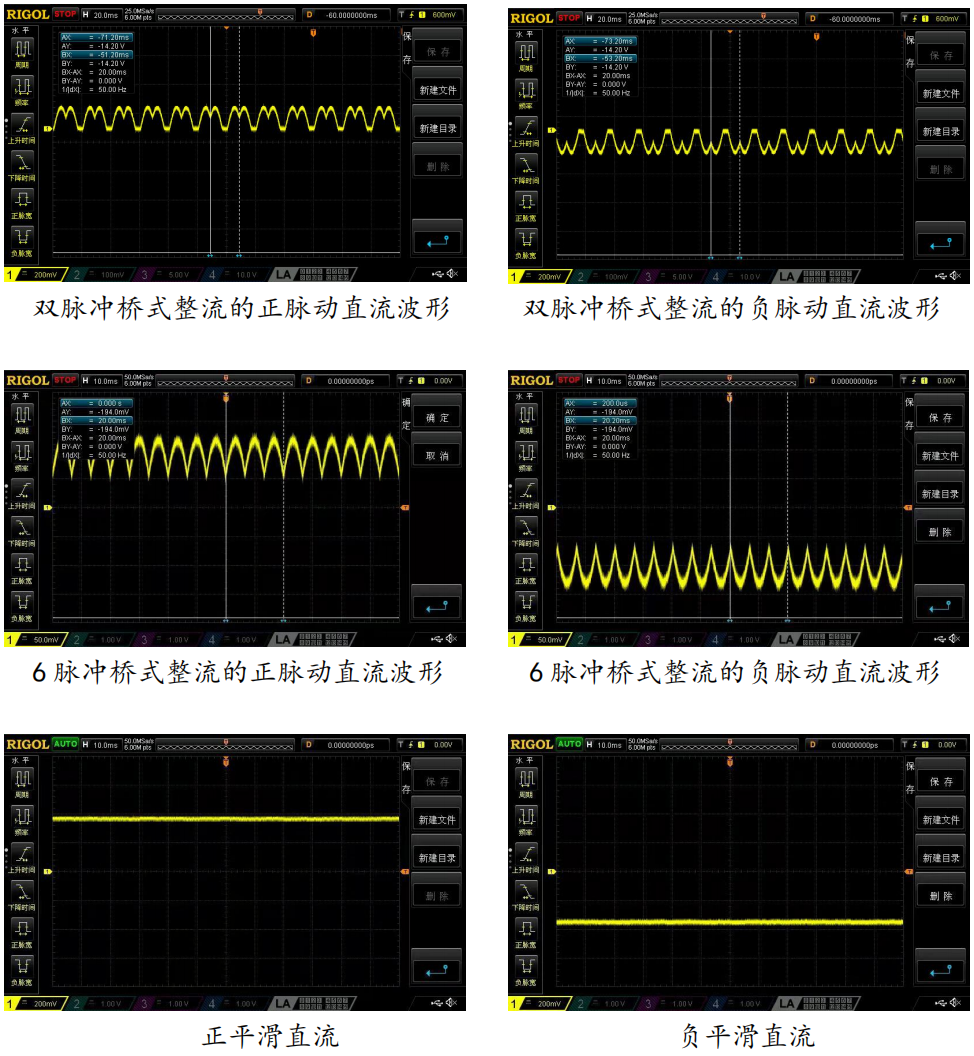

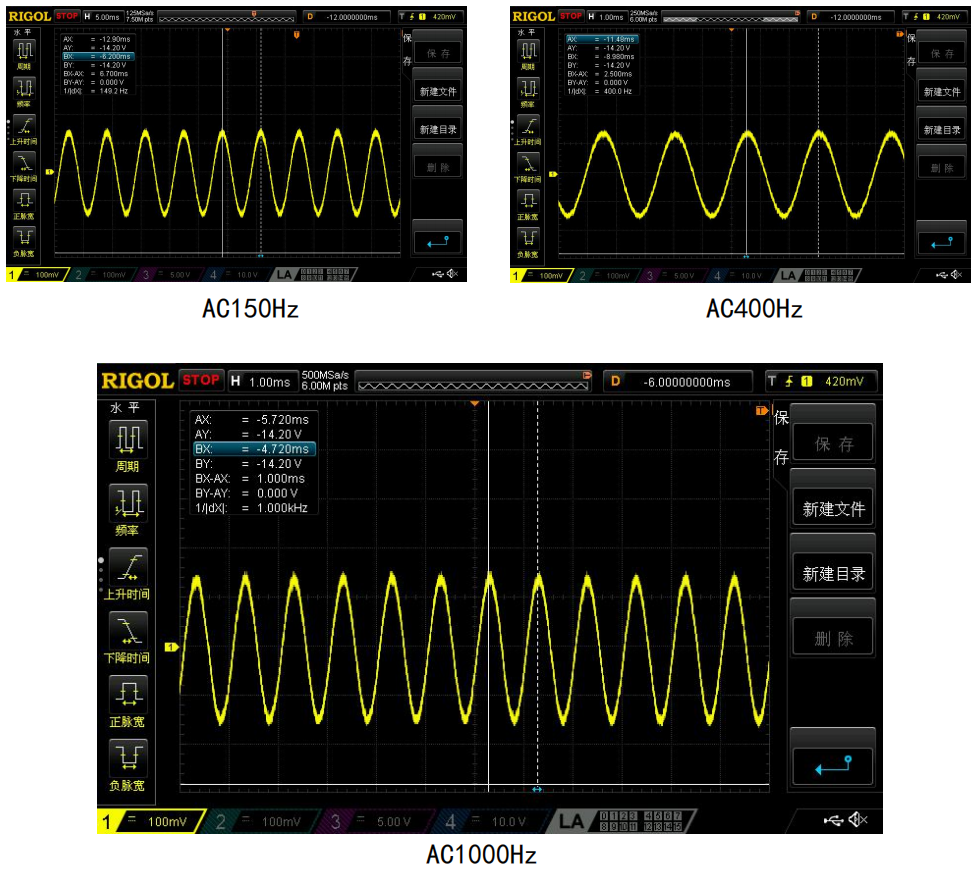

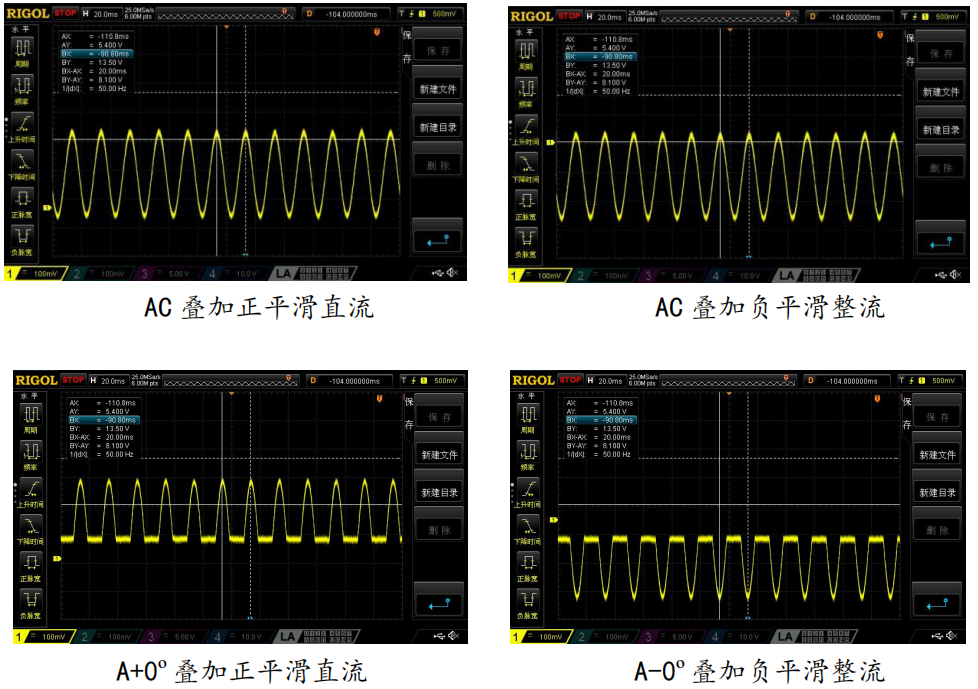

B 型漏保技術是最全面的漏電保護技術，其昂貴的價格限制了其市場應用規模。然而隨著近幾年電動汽車的快速發展，充電樁的需求不斷增加，B 型漏保產品的需求不斷增長，迫使其價格快速下降。下面可以看到新增的典型的 B 型電流波形，主要包括 1000Hz 及以下且高于 50/60Hz 的正弦交流波形，交流疊加平滑直流波形，脈動直流疊加平滑直流波形，雙脈沖橋式整流產生的脈動直流波形，三脈沖星型或六脈沖橋式電路產生的脈動直流波形，平滑直流波形（由 TMTE531B 型剩余電流動作產品測試儀實際產生）。

產品特點
全功能全自動化漏保/剩余電流動作特性測試
脫扣電流測試
S2突現時間測試
S1突現時間測試
閉合時間測試
不驅動時間測試
抗十倍半波電流測試
T鍵功能測試
遠程控制自動測試（開源指令二次開發）
全系列標準
IEC/GB/UL標準清單

可靠性
四重過壓保護設計確保設備壽命長久穩定
核心器件采用進口高可靠性的MCU，存儲芯片，數字編碼器，高精度運放、比較器，通信芯片等
主開關器件采用雙倍通流容量設計，壽命更長久
雙倍電壓容量設計，延長電子元件的使用壽命。
輸入、輸出、通信端口的全光電隔離避免強電誤入燒毀核心電路，降低維修成本。
2.0mm板厚設計有效防止線路板變形。
超大純鋁散熱器加靜音風扇設計確保極低溫升和噪音，延長電子元件使用壽命
2.7mm厚精鋁機箱，美觀輕便，堅固耐用。

安全性
試品回路和控制器回路物理隔離
三重過流保護
雙倍通流容量，雙倍電壓容量，雙倍溫度容量設計確保安全應用環境
全金屬接地避免觸電風險
緊急制動設計實現后備保護
雙斷點隔離設計確保斷電安全
全光電隔離輸入、輸出及通信端口確保用戶接線安全

自動化
自動測試計劃生成
自動測試過程控制
自動測試數據上傳
自動生成測試報告
自動測試數據分析
PLC可編程邏輯控制

擴展能力
一機多工位
程控電壓源
程控負載
程控高低溫箱
過欠壓測試
通斷測試
信號完整性測試
雙路脫扣信號
模塊電流自動校準
模塊自動復位
PLC控制器
數據庫查詢與統計
實時數據上傳MES系統
Web前端
手機App查詢與控制
