TPS6602x 是一款功能齊全的電源開關多路復用器，包含集成的 5V 源電源路徑和 4V 至 22V 灌電源路徑。當輸出負載超過選定的限流閾值時，5V 源路徑通過在恒流模式下工作將輸出電流限制在安全水平。每個電源路徑都支持過熱和反向電流保護。VBUS具有過壓保護，其電平由可選的外部電阻分壓器設置。如果不需要過壓保護，可以通過將 OVP 端子接地來禁用它。TPS6602x 系列支持指示過流和過熱事件的故障引腳。

TPS6602x 系列還支持高壓 VBUS LDO 穩壓器（每種設備類型 3.3V 或 5V），可用于在電池沒電條件下運行時為設備和其他系統組件供電。TPS66020調節至3.3V，TPS66021調節至5V。
*附件：tps66020.pdf

特性

• 集成 30 mΩ（典型值）、32V 容差 NFET 5V 源路徑，高達 3 A
• 集成 22 mΩ（典型值）、32V 容差 NFET 4V 至 22V 灌電流路徑，高達 5 A
• 5V 源路徑的可選電流限制
• 內置軟啟動以限制浪涌電流
• 集成高壓VBUS LDO穩壓器（每種器件類型3.3V或5.0V）
• 通過引腳配置可選的 VBUS 過壓保護。
• 系統電源和 VBUS 欠壓保護
• 5V 系統電源過壓保護
• 過溫保護
• 反向電流保護
• 具有去毛刺故障報告功能的故障引腳
• 支持快速角色交換
• IEC/UL證書編號US-34369-UL 標準
  • 標準：IEC 62368-1 第 2 版、UL 2367 第 1 版
• 占地面積小的 WCSP 封裝，無需 HDI。

參數

方框圖

?1. 產品概述?

• ?型號?：TPS66020（3.3V VBUS LDO）和TPS66021（5V VBUS LDO），均為德州儀器（TI）推出的集成電源多路復用器。
• ?核心功能?：集成5V源路徑（Source）和4V-22V灌電流路徑（Sink），支持雙向電源切換管理，適用于USB Type-C/PD應用場景。
• ?關鍵特性?：
  • ?源路徑?：30mΩ NFET，支持3A輸出，可選1.5A/3A電流限制，內置軟啟動、反向電流保護（RCP）、過溫保護（TSD）。
  • ?灌電流路徑?：22mΩ NFET，支持5A輸入，4V-22V寬電壓范圍，集成VBUS過壓保護（OVP）。
  • ?VBUS LDO?：TPS66020輸出3.3V，TPS66021輸出5V，支持無電池（Dead Battery）供電場景。

?2. 應用場景?

• 臺式機/主板、筆記本、Chromebook、擴展塢、Type-C適配器等。
• 支持USB Power Delivery（PD）協議，兼容快充角色交換（Fast Role Swap, FRS）。

?3. 技術細節?

• ?保護機制?：
  • ?源路徑?：過壓（OVP）、欠壓（UVLO）、過流（ILIMIT）、過溫（TSD）及反向電流保護（RCP）。
  • ?灌電流路徑?：OVP（可選）、TSD、RCP，支持軟啟動以減少浪涌電流。
• ?控制邏輯?：通過EN0/EN1引腳選擇工作模式（禁用、1.5A源、3A源、灌電流模式）。
• ?封裝?：28引腳WCSP（1.606mm x 2.806mm），符合IEC/UL 62368-1安全標準。

?4. 典型設計要點?

• ?外圍電路?：需配置75kΩ±1%精度電阻（IREF引腳）設置電流限制基準。
• ?電容推薦?：
  • VLDO引腳：4.7μF陶瓷電容（X7R/X5R）。
  • PP5V/VBUS引腳：10μF+0.1μF高頻去耦電容。

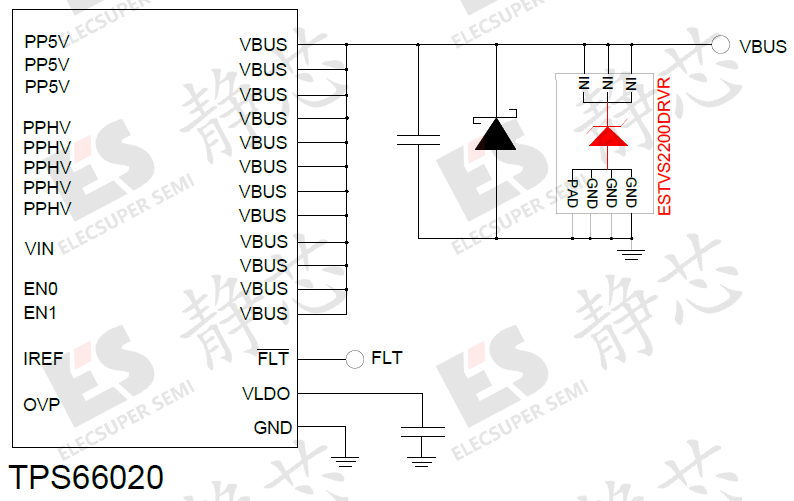

• ?可選保護?：TVS二極管（如TVS2200）抑制VBUS瞬態電壓，Schottky二極管防止接地回流。

?5. 工作模式與狀態機?

• ?狀態轉換?：支持禁用（DISABLED）、源模式（SRC 1.5A/3A）、灌模式（SNK）、故障狀態（FAULT）及FRS過渡狀態。
• ?FRS流程?：灌模式→檢測VBUS電壓降至vSafe5V以下→自動切換至源模式（3A），響應時間需滿足USB PD時序要求。

?6. 文檔結構?

• 包含特性描述、引腳定義、電氣參數（絕對最大值、ESD等級、熱阻）、應用電路示例（單端口Type-C設計）、布局指南及封裝信息。

?7. 版本與認證?

• 文檔版本：SLVSEW8B（2019年8月發布，12月修訂），符合IEC 62368-1 Ed. 2和UL 2367 Ed. 1安全標準。
