5月6日，負責制定PCle與相關標準的組織PCI-SIG正式發布PCIe 8.0 規格的 0.5 草案版本。根據 0.5 版規格，PCIe 8.0 將維持 256 GT/s 傳輸速率目標，在 x16 配置下可提供最高 1TB/s 的雙向帶寬。

PCIe 8.0 規范的目標，是為人工智能、數據中心、高速網絡、邊緣計算、量子計算等數據密集型應用市場，提供所需的高帶寬與低時延能力。

PCIe 8.0 規范目標已鎖定核心概念與主要機制，并涵蓋電氣、邏輯、兼容性與軟件等架構層面，PCI-SIG 成員也能開始進行原型開發并提交最終提案。根據規格，PCIe 0.5 版草案將維持 256 GT/s 傳輸速率、采用 PAM4 訊號技術、搭配前向錯誤修正（FEC）、使用 Flit Mode 編碼、導入提升帶寬效率的協議優化、保持向下兼容性，并采用目前正在評估中的新型連接器技術。

PCIe 8.0 規范目標有六項主要內容：

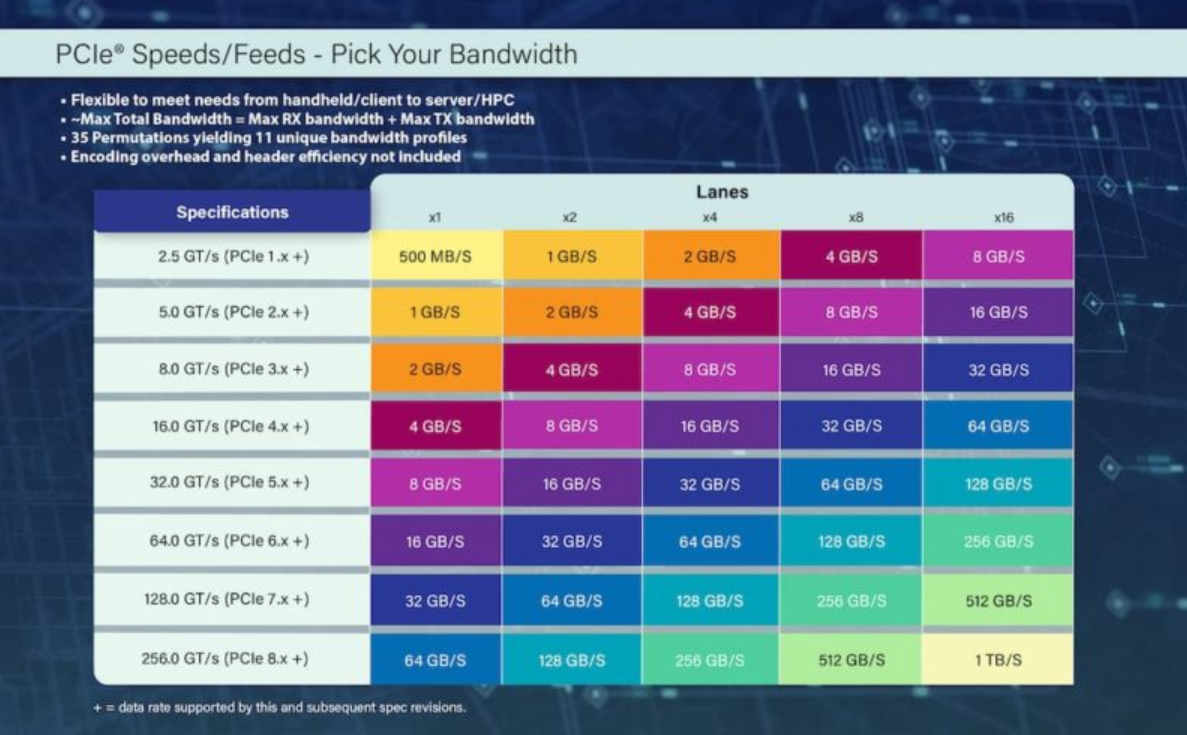

1、實現256.0GT/s原始比特速率，x16 通道配置下雙向帶寬最高達 1.0TB/s

2、評估新一代連接器技術

3、確保達成延遲、前向糾錯（FEC）及可靠性指標

4、保持與歷代 PCIe 技術向后兼容

5、通過協議優化進一步提升帶寬

6、采用多項新技術方案降低功耗

值得關注的是，PCI-SIG 持續評估新型連接器技術，意味著現有銅線物理層技術已逐漸逼近極。。早在 PCIe 5.0 與 PCIe 6.0 時代，訊號損耗（loss budget）、串?dāng)_（crosstalk）與反射（reflection）就已成為重大挑戰。而到了 PCIe 8.0 的 256 GT/s 傳輸速度后，這些問題可能進一步惡化。

在此情況下，傳統 PCIe 插槽與主板走線可能無法在可接受的功耗與延遲下維持良好訊號完整性，因此 PCI-SIG 可能考慮重新設計 PCIe 插槽，如使用更高級材料與更嚴格公差或再次縮短電氣傳輸路徑，同時增加 redriver 數量以維持訊號質量。

這是該規范的首個正式草案，吸納了 2025 年 9 月0.3 版本草案發布后收到的所有會員反饋意見。據悉，目前 AMD、英特爾、NVIDIA 等大型硬件廠商及 IP 與 PHY 供貨商，已開始開發早期原型設計與架構，雖然仍需預留部分規格變動空間，但整體規格已成熟到足以正式啟動研發工作。

本次草案發布后，PCIe 8.0 規范仍按原計劃推進，預計將于 2028 年正式完整版發布。
