Texas Instruments DLP651LE數字微鏡器件 (DMD) 是一款數控微機電系統 (MEMS) 空間光調制器 (SLM)，具有0.65英寸對角線微鏡陣列。 此DMD器件支持WXGA (1280 x 800) 顯示解決方案。DLP651LE芯片組包括DLPC4430顯示控制器、DLPA100電源和電機驅動器，以及DLPA200微鏡驅動器。該芯片組非常適合需要16:10縱橫比和出色亮度的應用。此DMD器件在0°C至90°C溫度范圍內工作，采用22.30mm x 32.20mm FYM (149) 封裝。DLP651LE符合RoHS指令和REACH標準 此DMD器件用于智能照明、教育投影儀和商業投影儀。

數據手冊：*附件：Texas Instruments DLP651LE數字微鏡器件 (DMD)數據手冊.pdf

特性

• 0.65-inch對角線微鏡陣列：
  • WXGA (1280 x 800) 顯示分辨率
  • 微鏡傾斜角度：±12°（相對于平面）
  • 微鏡間距：10.8μm
  • 角落照明
  • 2xLVDS輸入數據總線
• 22.30mm x 32.20mm FYM (149) 封裝
• 芯片組：
  • DLP651LE
  • DLPA100控制器電源管理和電機驅動IC
  • DLPC4430控制器
  • DLPA200 DMD電源管理IC
• 符合RoHS指令和REACH標準

規范

• 輸入差分電壓：700mV
• 工作溫度范圍：0°C至90°C
• LVDS接口電源電壓范圍：-0.5V至4V

簡化原理圖

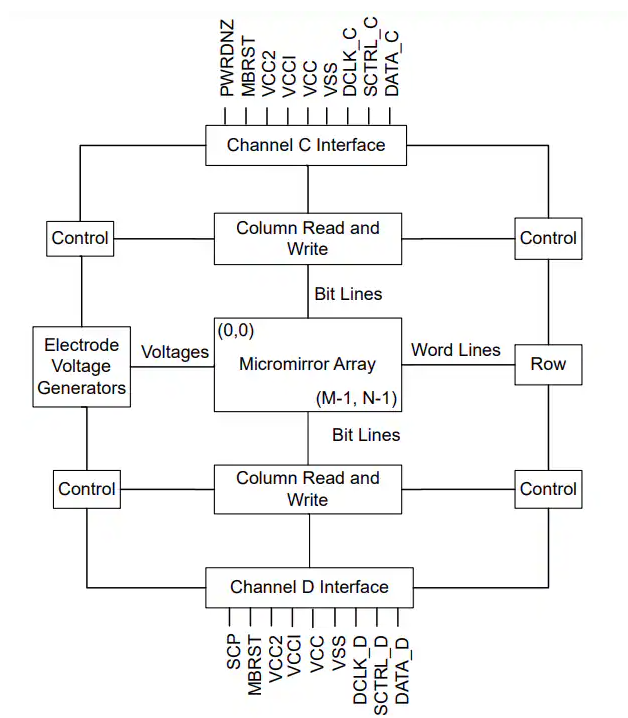

功能框圖

德州儀器DLP651LE數字微鏡器件技術解析

一、關鍵特性與技術參數

1. 微鏡陣列特性

• 對角線尺寸：0.65英寸
• 顯示分辨率：WXGA (1280×800)
• 微鏡間距：10.8微米
• 微鏡偏轉角度：±12°(相對于平面)
• 陣列有效區域：13.824mm(寬)×8.640mm(高)
• 微鏡切換時間：典型值10μs

2. 電氣接口

• 2×LVDS輸入數據總線
• 工作電壓：
  • VCC(核心邏輯)：3.0-3.6V
  • VCCI(LVDS接口)：3.0-3.6V
  • VOFFSET(微鏡電極)：8.25-8.75V
• 功耗：核心邏輯典型479mA，LVDS接口309mA

3. 光學性能

• 工作波長范圍：420-680nm時效率典型值68%
• 最大光照功率密度：
  • 可見光(410-800nm)：33.5W/cm2
  • 紫外(<410nm)：10mW/cm2
  • 紅外(>800nm)：10mW/cm2

二、工作原理與系統架構

DLP651LE的核心是由鋁制微鏡組成的二維陣列，每個微鏡對應一個CMOS存儲單元。通過改變底層CMOS尋址電路的地址電壓和微鏡復位信號(MBRST)，可以獨立控制每個微鏡的正或負偏轉角度。

在工作時，微鏡將入射光反射到兩個方向之一：要么朝向投影光學系統(開狀態)，要么遠離投影光學系統(關狀態)。這種二元控制方式結合高速切換實現了灰度等級和色彩的精確控制。

器件功能框圖顯示，DLP651LE包含：

• 兩個LVDS通道接口(通道C和D)
• 行列控制電路
• 電極電壓發生器
• 微鏡陣列

三、應用設計要點

1. 熱管理

• 陣列工作溫度范圍：長期0-70°C(需根據占空比降額)
• 熱阻(陣列至測試點TP1)：0.50°C/W
• 溫度計算需考慮：
  • 電功耗(典型1.5W)
  • 光吸收(平均熱吸收率0.42)

2. 光學系統設計

• 數值孔徑不應超過微鏡傾斜角度
• 照明和投影光瞳需良好匹配(中心偏差<2°)
• 窗口孔徑照明溢出需控制在平均通量水平的10%以內

3. 電源時序要求

• VCC和VCCI必須先于VOFFSET上電
• 電源壓差|VCCI-VCC|必須小于0.3V
• 斷電時VCC和VCCI必須在VOFFSET放電后才關閉

四、典型應用方案

DLP651LE芯片組典型應用于：

1. 智能照明系統
2. 商務投影儀
3. 教育投影儀

典型應用框圖包括：

• 前端處理設備
• DLPC4430控制器
• DLPA100電源管理
• DLPA200微鏡驅動器
• 光源(LED、激光或燈泡)
• 光學引擎

五、可靠性注意事項

1. ?微鏡著陸占空比?：長期不對稱的占空比會降低器件壽命。例如100/0(常開)或0/100(常關)狀態應避免長時間持續。
2. ?環境條件?：
   • 工作露點平均溫度≤28°C
   • 存儲溫度：-40至80°C
   • 避免冷凝
3. ?ESD防護?：
   • 人體放電模型(HBM)：±1000V
   • 充電器件模型(CDM)：±500V
   • MBRST引腳更敏感(HBM±150V)

六、機械與封裝信息

• 封裝類型：149引腳CLGA(FYM)
• 封裝尺寸：22.30mm×32.20mm
• 托盤包裝：33片/托盤

七、結論

DLP651LE DMD為需要WXGA分辨率的投影和照明應用提供了高性能解決方案。其優化的封裝設計和配套芯片組簡化了系統集成，同時氣密封裝確保了長期可靠性。設計人員需特別注意熱管理、光學接口設計和嚴格的電源時序要求，以充分發揮器件性能并確保產品可靠性。
