設備選型

PLC：西門子S7-200 CPU 224XP（現有）、S7-1200 CPU 1214C（新增）

觸摸屏：威綸通MT8102iE（現有）

變頻器：施耐德ATV310HU30N4（7.5kW）

以太網模塊：捷米特ETH-S7200-JM02 Plus

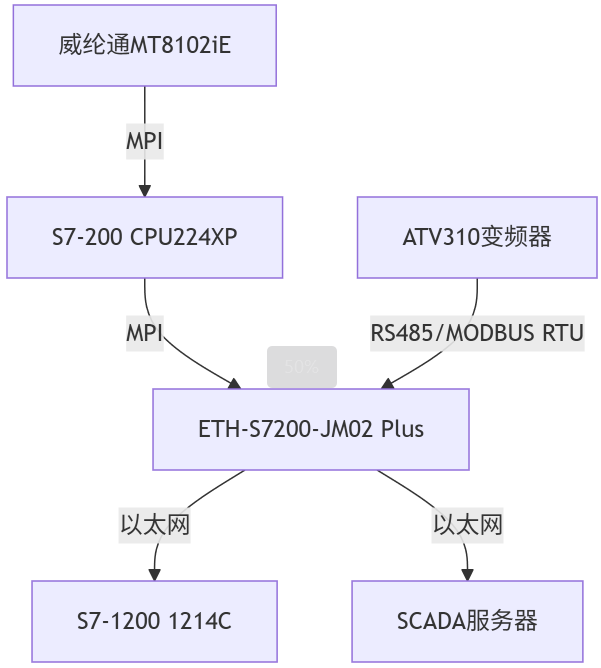

拓?fù)浣Y(jié)構

四、以太網模塊核心功能

捷米特ETH-S7200-JM02 Plus作為專業的以太網轉換器，具有以下技術特點

雙通道獨立處理：PPI和RS485接口獨立工作，互不干擾

協議轉換：支持S7協議、MODBUS RTU/TCP雙向轉換

高兼容性：內置西門子官方驅動，支持STEP7-Micro/WIN編程

工業級設計：-40~75℃寬溫工作，支持DIN導軌安裝

配置簡便：提供JM-Tools配置軟件，可視化參數設置

五、實施過程

階段一：硬件安裝

斷電后拆下原PPI插頭，接入ETH-S7200的PPI接口

變頻器RS485接線（A+接端子3，B-接端子8）

以太網線連接至工廠交換機

階段二：軟件配置

使用JM-Tools設置模塊參數：

IP地址：192.168.1.200

子網掩碼：255.255.255.0

網關：192.168.1.1

MODBUS站號：1（變頻器為2）

變頻器參數設置：

P01=04（MODBUS控制）

P02=03（遠程頻率給定）

通訊參數：19200bps，8N

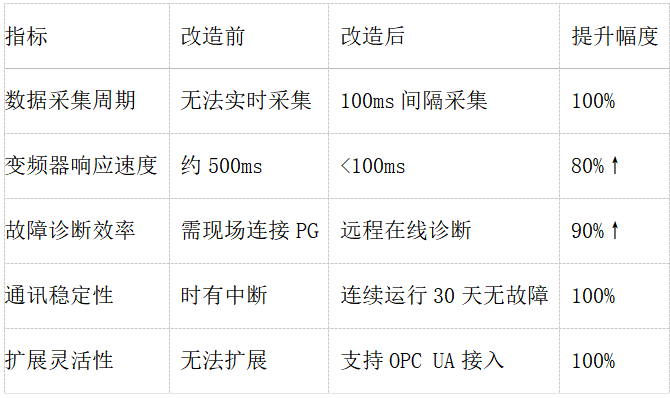

六、應用效果對比

項目創新點

一機多能：?jiǎn)蝹€(gè)以太網橋接器同時解決PLC聯網、協議轉換兩大難題

無感升級：觸摸屏通訊零中斷，實現"熱切換"

成本優化：相比整體更換PLC方案節省費用約85%

未來兼容：支持通過固件升級接入工業物聯網平臺

七、總結

在光伏行業智能化改造中，通過捷米特串口轉以太網解決方案，成功實現了老舊S7-200 PLC的通訊升級。該方案不僅解決了多協議設備互聯的難題，還顯著提升了生產數據的實時性和可靠性。實施后，客戶獲得了以下收益：

鍍膜工序良品率提升2.3%，年增效約120萬元，設備故障排查時間從平均4小時縮短至30分鐘，為MES系統提供了可靠的數據基礎

以太網橋接器在工業通訊改造中展現出巨大價值。隨著光伏行業向4.0時代邁進，此類經濟高效的改造方案將成為老舊生產線升級的首選，市場前景廣闊。建議進一步探索該方案在鋰電、醫藥無菌生產等對通訊可靠性要求高的行業中的應用。
