測試設備：函數信號發生器、壓電陶瓷、電流探頭、功率放大器、示波器、接收天線、頻譜儀等；

實驗過程：信號發射機中，發射機與天線之間需要進行連接，此連接處即為天線饋電在整個發射機系統中是至關重要的一部分。在機械天線發射系統中亦是如此，和電天線不同，壓電機械天線作為一種壓電陶瓷，天線饋電對壓電機械天線自身的諧振特性不影響，即壓電機械天線的固有諧振特性只和天線本身的材料、結構等性質有關，天線饋電只會影響壓電機械天線的輸入功率和輻射效率。

為了優化機械天線饋電系統，提高壓電機械天線的輸入功率和輻射效率。選擇環形天線作為接收天線，天線工作頻段為20Hz-1MHz，直徑50cm。為了更直觀顯示接收信號幅度，使用頻譜儀作為接收機，接收頻段9kHz-3GHz，最大分析帶寬1MHz。

根據圖3-13所示的壓電機械天線測試系統，測試和優化天線饋電對機械天線射性能的影響。實驗條件設置為系統發射和接收端的距離是1米，信號發生器輸出30kHz-1MHz的連續正弦信號信號峰峰值5Vp-p，放大器放大倍數為9倍，即輸入電壓為45Vp-p。半導體饋電探針常用于測量較弱的電流和電壓信號，具有高靈敏度、低噪聲、易于操作等優點，可直接將饋電探針末端放置在壓電機械天線表面，探針另一端接放大器輸出端。機械天線底面放置銅板，使機械天線底面電極接地。因?yàn)閴弘娞沾稍诠ぷ鬟^程中，發生微小的位置偏移就會對振動產生影響，導致壓電機械天線的性能變差，因此，設計了饋電臺。其中塑料夾具和彈簧對壓電陶瓷進行固定，饋電臺的金屬片中間夾陶瓷片，使用電導率高的銅或者銀來充當饋電金屬，下表面用來接地，饋電臺上表面用高溫導線連接到饋電臺背板，方便連接功放輸出端。

實驗結果：基于壓電機械天線測試系統，測試不同材料和不同尺寸的壓電機械天線電磁輻射性能，驗證壓電機械天線材料和結構設計的可行性。

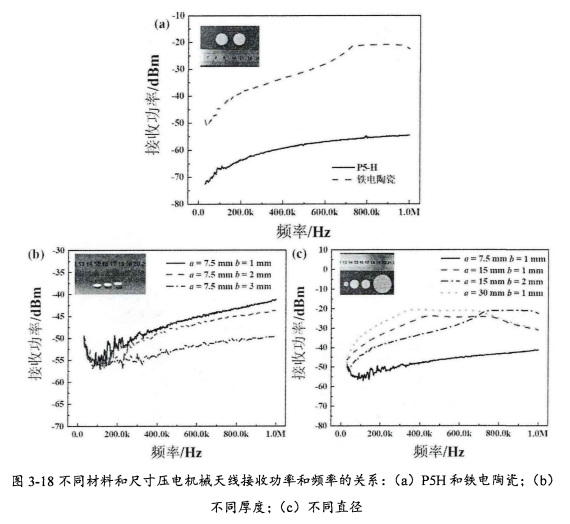

測試直徑a-15mm，厚度b=2mm的P5-H和鐵電陶瓷在30kHz-1MHz時的接收功率曲線。圖3-18是環形天線SAS-565L在頻率30kHz-1MHz之間接收到的電磁波信號功率。顯然，環形天線接收到鐵電陶瓷的發射功率好于P5-H，因此，鐵電陶瓷有更好的電磁輻射性能。當壓電機械天線的直徑a為7.5mm時，由圖3-18(b)可知，隨著機械天線厚度b的增大，壓電機械天線測試系統接收端接收功率逐漸減小，說明壓電機械天線的厚度越薄，天線的輻射效率越高。同理，保持機械天線的厚度b=2mm，當機械天線的直徑a分別為7.5mm、15mm、30mm時，機械天線通信系統的接收端接收功率隨著a的增大逐漸變強。作為對比，將鐵電陶瓷尺寸為a=15mm，b=2mm時接收端的接收功率曲線也放在圖3-18(c)。由圖3-18(c)可知，當壓電機械天線的輻射頻率超過761kHz時，尺寸為a=15mm，b=2mm的鐵電陶瓷有最強的電磁輻射。由圖3-10(b)中的阻抗圖可知，當頻率較大時，尺寸為a=15mm，b=2mm的鐵電陶瓷的阻抗更接近50Ω，因此，當頻率超過721kHz時輻射更強。綜上可知，當鐵電陶瓷的尺寸為a=30mm，b=1mm時，壓電機械天線在30kHz-721kHz的頻帶內輻射效率越高，通信性能越強;當鐵電陶瓷的尺寸為a=15mm，b=2mm時，壓電機械天線在30kHz-761kHz的頻帶內輻射效率越高，通信性能越強。
