Modbus至Profinet協議轉換技術通過轉換機制對傳統生產模式進行了創新性改造，實現了可編程邏輯控制器（PLC）與測量儀表間的數據通信。該創新的現場應用方案有效解決了PLC與測量儀表間的通信障礙，確保了數據的高速傳輸和更精確的數據采集。

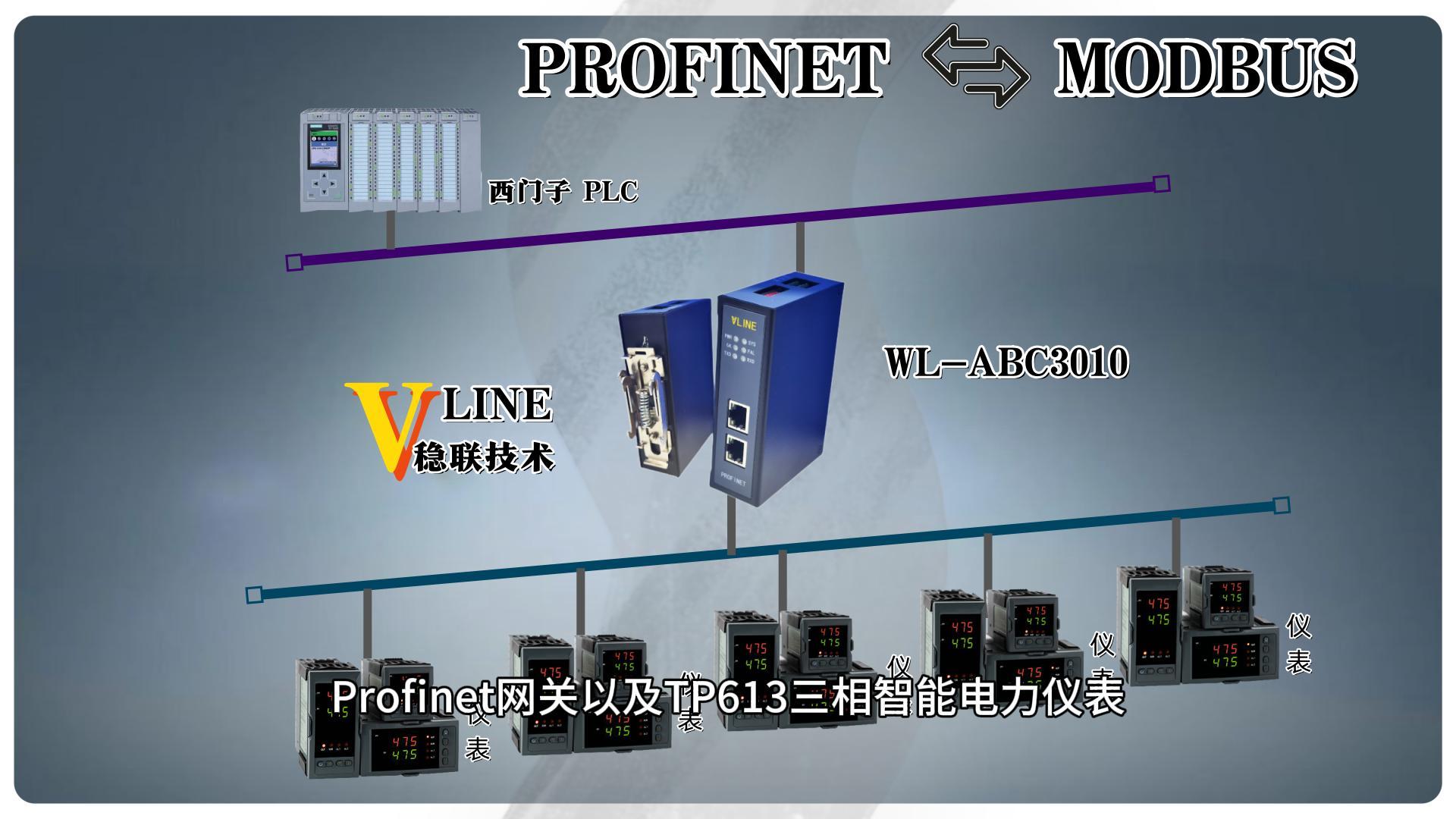

本研究案例探討了通過Modbus轉Profinet網關實現TP613三相智能電力儀表與PLC的連接配置。研究中所涉及的設備包括西門子S7-1200 PLC、Modbus轉Profinet網關以及TP613三相智能電力儀表。研究步驟首先涉及啟動PLC的控制軟件并添加GSD文件，完成安裝后，需在指定地址定位Modbus轉Profinet網關模塊。

在進行Modbus轉Profinet網關的配置過程中，必須確保網關的IP地址與可編程邏輯控制器（PLC）的地址以及計算機的IP地址處于同一網絡段內。于設備視圖中定位硬件目錄，并添加讀寫數據長度。

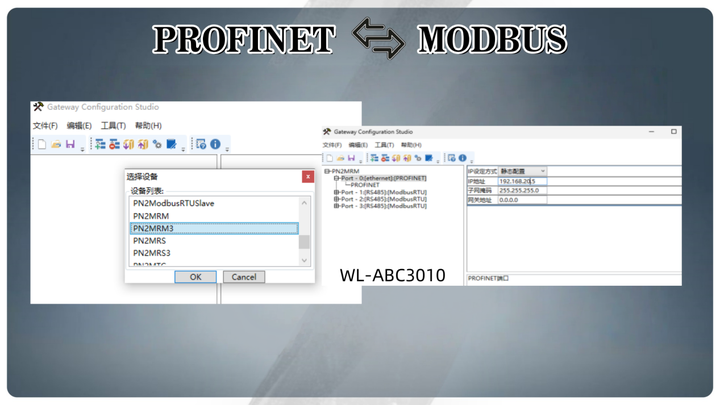

此階段需安裝Modbus轉Profinet網關配置軟件，開啟該軟件后新建項目并選取PN2MRM3

首先，必須對PN端的IP地址及設備名稱進行配置，確保其與博圖系統中的配置完全一致。

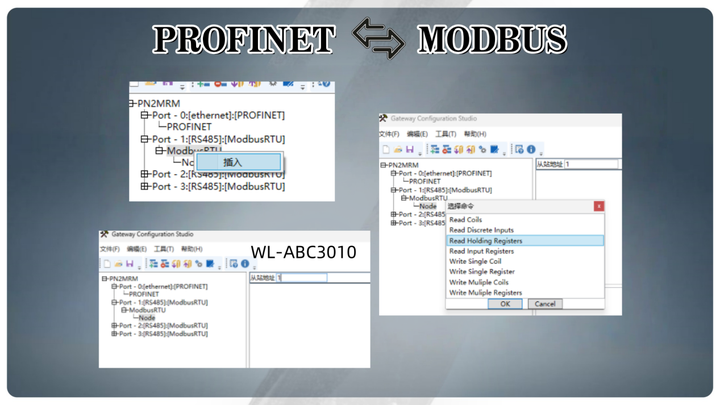

于Modbus RTU處點擊鼠標右鍵，選擇插入節點，在節點地址欄填寫從站地址。若選擇的準確性存疑，建議于右側功能碼區域進行核實。

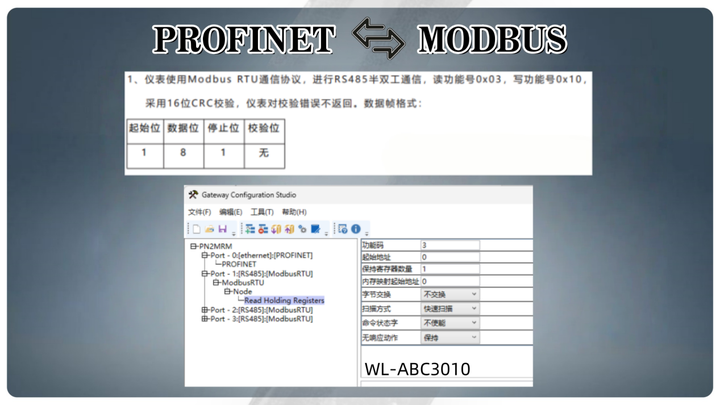

如圖所示，展示了Modbus從站所明確的通訊應用格式相關說明。根據案例分析，當Modbus協議的從站地址設定為1，功能碼設定為03，并且指定讀取2個寄存器時，即可啟動Modbus轉Profinet網關的配置流程。在手冊提供的范例中，起始地址以十六進制形式表示為006CH，需轉換為十進制數值108，以實現連續讀取從該地址開始的兩個寄存器的數據。這些數據隨后應被準確填入相應的圖表中。

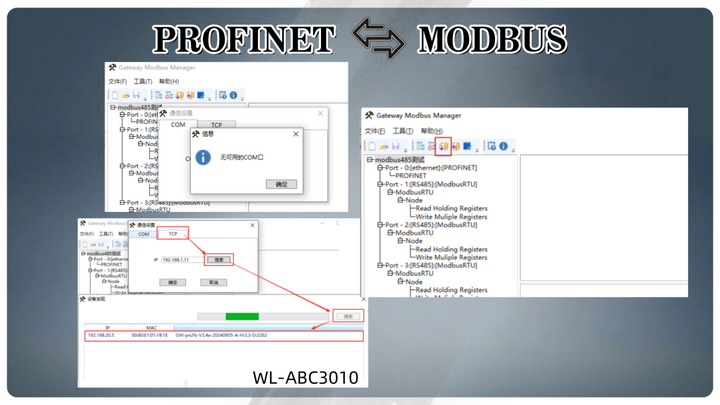

在完成所有所需參數的配置之后，執行下載操作，隨后依次點擊工具與通訊設置。 當出現“無可用COM口”提示時，點擊“確定”。 選擇TCP，針對Modbus轉Profinet網關實施IP搜索，在搜索獲取的Modbus轉Profinet網關IP集合里，對目標IP進行雙擊操作，進而開展下載流程。

利用可編程邏輯控制器（PLC）與Modbus轉Profinet網關的集成，實現了工業生產設備間不同通信協議的互操作性轉換。此外，通過精細化配置Modbus轉Profinet網關，用戶得以高效地調整通信參數設置，確保了工業生產現場的穩定性和連續性。
