測試設備：功率放大器、信號發生器、上位機、數據采集卡、定滑輪、7股鋼纜線、PVC管、接受端PZT（壓電材料）、發射端PZT等。

實驗過程：為了驗證擴頻理論的大型固體結構狀態多傳感信息應力波通信機理在水環境特殊結構中應用可行性，建立圖1-1所示水環境下多傳感信息應力波通信實驗平臺，包括PZT(piezoelectricceramictransducer)、7股鋼纜線、PVC管(內徑10cm)、KEYSIGHT33500B信號發生器、安泰AT-2042功率放大器、數據采集卡和負責對信號進行擴頻調制和信息恢復處理的上位機等，其中上位機分別與信號發生器、數據采集卡相連。上位機將激勵信號和調制信號輸送到信號發生器，并接收數據采集卡采集到接收信號。壓電放大器與信號發生器連接，可對激勵信號放大50倍。所用PZT規格為5*8mm，PZT即作為執行器又作為傳感器，粘貼于鋼纜線結構表面，發射端與接收端相距80cm。

圖1-1：鋼纜線水下環境應力波通信實驗圖

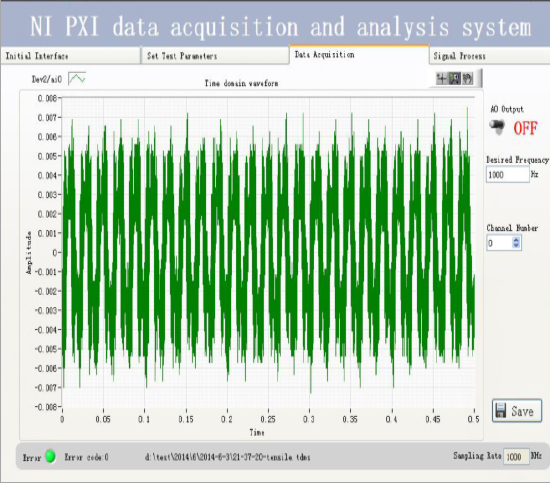

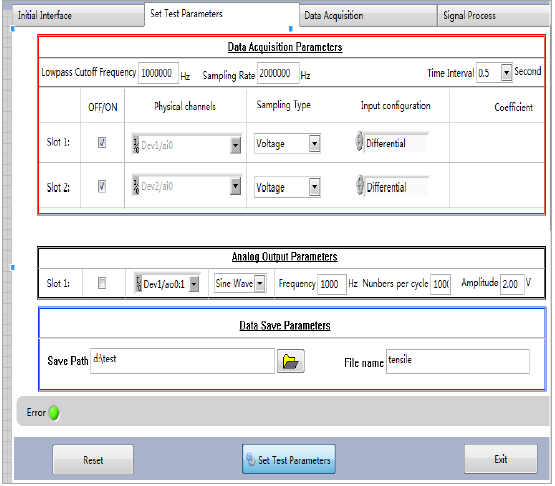

圖1-2：a) Labview 虛擬儀器接收信號設置界面；圖1-3：信號采集端接收到的噪聲信號

接收端通過應力波通信數據采集系統接收信號，如圖1-2所示，通過labview虛擬儀器，對應力波信號的采集進行通道選擇、采樣頻率、采樣周期等設置，正確設置采集參數后，接收到幅值為5mv，頻率為50Hz的噪聲信號，如圖1-3所示。

實驗結果：

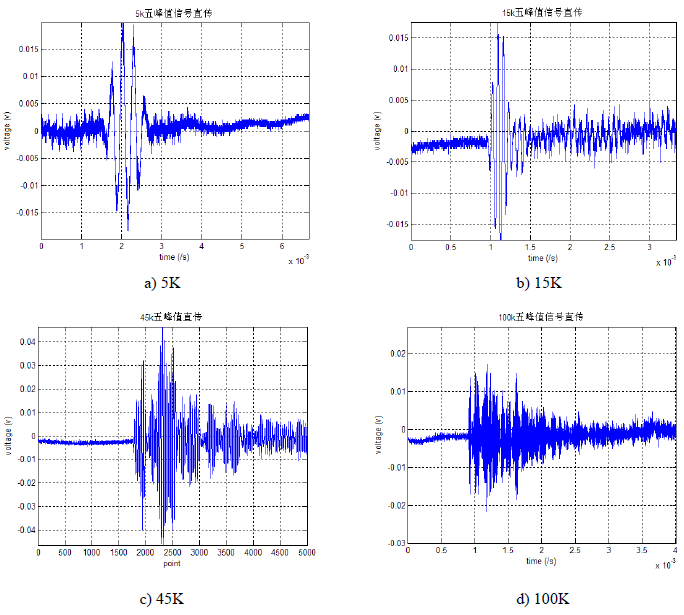

圖1-4：鋼纜線介質不同頻率五峰值信號頻散測試結果

圖1-4為鋼纜線介質不同頻率五峰值信號頻散測試結果，由圖可知，隨著五峰值探測信號頻率的增大，信號在固體結構中傳播分成了不同頻率的幾個信號，即頻散現象越嚴重，信號失真度越大，影響到信號傳輸?shù)馁|(zhì)量，所以低頻段15KHz以下的信號有利于鋼纜線固體結構中應力波的傳播。

圖：ATA-2042高壓放大器指標參數
