一、概述

AEM72三相多功能電能表，是一款主要針對電力系統，工礦企業，公用設施的電能統計、管理需求而設計的智能電能表。AEM72三相多功能電能表集成三相電力參數測量及電能計量及考核管理，提供上24時、上31日以及上12月的電能數據統計。具有31次分次諧波與總諧波含量檢測，帶有開關量輸入和繼電器輸出可實現“遙信”和“遙控”功能，并具備報警輸出，可廣泛應用于多種控制系統，SCADA系統和能源管理系統中。產品符合國家標準GB/T 17215.322-2008《第22部分：0.2S級和0.5S級靜止式有功電能表》和協議MODBUS-RTU的要求。
二、功能列表

三、技術參數

4 外形及安裝尺寸

4.1 外形尺寸（單位：mm）

主視 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?左視 開孔尺寸

5 接線與安裝

5.1 接線方式
AEM72可采用三相四線經電流互感器接入、三相三線經電流互感器接入、三相四線經電壓電流互感器接入和三相三線經電流電壓互感器接入四種接線方式。

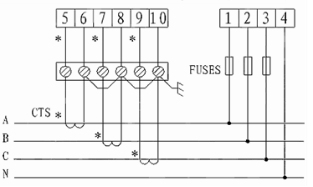

5.1.1 AEM72電壓、電流信號端子

3CT(三相四線) 2CT(三相三線) 3PT、3CT(三相四線) 2PT、2CT(三相三線)

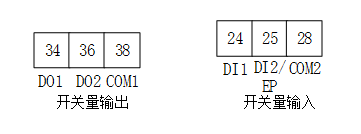

5.2 開關量輸入/輸出端子
開關量輸入是均采用開關信號輸入方式，儀表內部配備電源，無須外部供電。當外部接通或斷開時，經過儀表開關輸入模塊采集其接通或斷開信息并通過儀表本地顯示。開關量輸入不僅能夠采集和顯示本地的開關信息，同時可以通過儀表的RS485實現遠程傳輸功能，即“遙信”功能。
開關量輸出為繼電器輸出，可實現“遙控”和報警輸出。

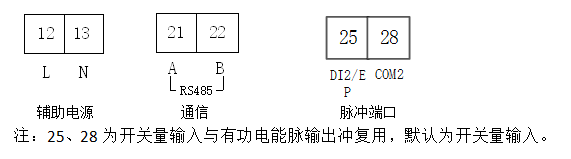

5.3 電源端子、RS485通訊端子、脈沖輸出端子

6 主要功能特點
6.1 測量功能
能測量全電力參數包括電壓U、電流I、有功功率P、無功功率Q、視在功率S、功率因數PF、電壓與電流的相角度Φ、電壓不平衡度、電流的不平衡度、頻率F、31次分次諧波、奇偶次總諧波含量及總諧波含量。其中電壓U保留1位小數，頻率F保留2位小數，電流I保留3位小數，功率P保留4位小數, 相角度Φ保留2位小數，不平衡度△保留2位小數。
如：U = 220.1V，f = 49.98HZ, I = 1.999A, P = 0.2199KW, Φ= 60.00°, △=0.00%

6.2計量功能
能計量當前組合有功電能，正向有功電能，反向有功電能，感性無功電能，容性無功電能,視在電能。

6.3分時功能
兩套時段表,一年可以分為4個時區,每套時段表可設12個日時段,4個費率(F1、F2、F3、F4即尖峰平谷) 。分時計費的基本思想就是把電能作為一種商品，利用經濟杠桿，用電高峰期電價高，低谷時電價低，以便削峰填谷，改善用電質量，提高綜合經濟效益。

6.4 需量功能
有關需量的相關概念如下：

缺省需量周期為15分鐘，滑差時間為1分鐘。
需量周期與滑差時間可設置，詳見7.3。
能測量8種最大需量即A/B/C三相電流、正向有功、反向有功、感性無功、容性無功、視在功率最大需量以及最大需量發生的時間。
顯示實時的8種需量即A/B/C三相電流、正向有功、反向有功、感性無功、容性無功、視在功率需量。

6.5 歷史數據統計功能
能統計上24時、上31日、以及上12月的歷史電能(包括4象限、各費率電能)

6.6 開關量輸入輸出功能
有2路開關量輸出，2路開關量輸入，開關量輸出為繼電器輸出，可以實現“遙控”和報警輸出。開關量輸入不僅能夠采集和顯示本地的開關信息，同時可以通過儀表的RS485實現遠程傳輸功能，即“遙信”功能。
