在急救醫療場景中，血液分析雖被視為生理指標監測的“金標準”，但其耗時長、依賴實驗室設備的特性常延誤關鍵救治時機。汗液作為富含電解質與代謝物的非侵入性生物流體，雖具實時監測潛力，卻面臨成分動態波動、超低濃度檢測難以及被動分泌難以連續采集等技術瓶頸。

近日，青島大學田明偉教授/于寧主任醫師合作團隊成功開發出基于同軸濕法紡絲技術的可編織多生物傳感器陣列。該器件可同步檢測汗液pH值、鈉、鉀、鈣離子及體溫，靈敏度分別達39.52 mV/pH、56.33 mV/dec（Na?）、34.13 mV/dec（K?）、30.61 mV/dec（Ca2?）和1.2 Ω/°C，并在24小時內保持極低信號漂移（離子傳感器<0.2 mV/h）。通過將該陣列與電路集成于紡織基底，團隊構建出無線發帶系統，為急救場景的早期診斷提供創新工具。

圖1直觀展示了該多傳感發帶系統的工作機制：與需實驗室操作的血液分析相比（圖1a），佩戴于頭部的發帶（圖1b）通過內置傳感器陣列（圖1c）實現無創監測。其核心技術在于定向汗液捕獲結構（圖1d）：由絲素蛋白（SF）、碳納米管（CNT）和聚乳酸（PLA）復合的傳感紗線（SCP）形成親水微孔通道，而疏水紡織基底產生潤濕梯度，驅動汗液定向傳輸至傳感器界面。離子選擇性膜捕獲目標離子后，通過碳納米管收集電荷變化，轉化為電位信號輸出（圖1e）。

圖1 | 用于急救健康評估的多生物傳感發帶系統 a) 多傳感發帶系統在急救場景下連續監測汗液生理信號的示意圖（與血液分析對比）； b-c) 受試者佩戴發帶的光學圖像及發帶內傳感器陣列特寫。比例尺：0.5厘米； d) 發帶定向捕獲汗液的機制； e) 紡絲傳感器在汗液中的傳感機理。SCP：SF/CNT/PLA混合物；CNT：羧基化碳納米管；PLA：聚乳酸；SF：絲素蛋白。

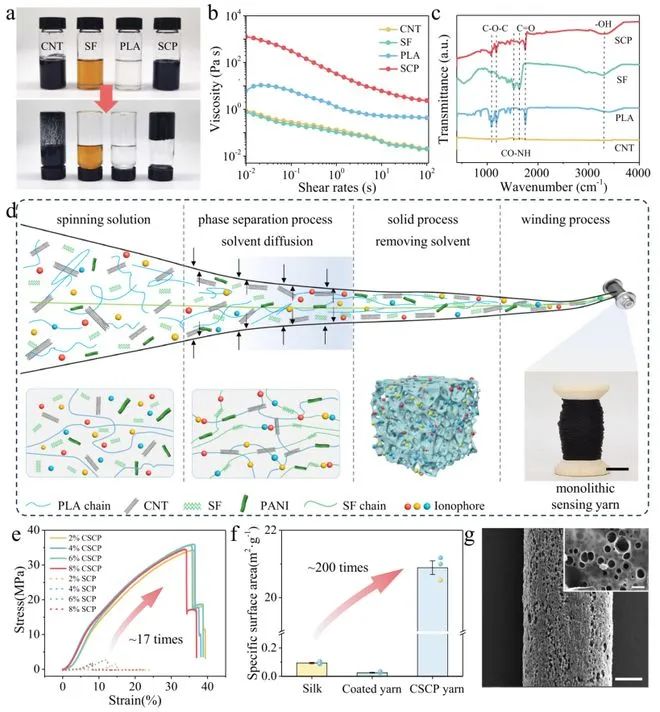

圖2揭示了傳感紗線的制備工藝創新。傳統絲素蛋白（SF）分散液缺乏紡絲所需的黏彈性（圖2a），但加入PLA和CNT形成的SCP混合物黏度顯著提升（圖2b），F(xiàn)T-IR光譜證實三者相容性良好（圖2c）。通過濕法紡絲技術（圖2d），功能化SCP混合物在凝固浴中發生相分離，形成結構均勻的單體傳感紗線。其中同軸結構紗線（CSCP）以真絲為芯層，機械強度比普通SCP紗線提升17倍（圖2e）。6% CNT摻雜的CSCP紗線具備最優電化學活性，其比表面積達20.89 m2/g（圖2f），是傳統涂層紗線的200倍，微孔結構（200-500 nm）為汗液吸收與電子傳遞提供充足反應位點（圖2g）。

圖2 | 紡絲多模態傳感器的制備與表征 a-c) CNT、SF、PLA及SCP混合物的光學圖像、黏彈性對比和FT-IR光譜； d) 濕法紡絲技術制備單體傳感紗線示意圖。插圖：連續制備的紗線。比例尺：1厘米； e) SCP與CSCP紗線的應力-應變曲線。CSCP：同軸SCP紗線； f) 真絲紗線、傳統涂層紗線與CSCP紗線的比表面積（n=3）； g) CSCP紗線SEM圖像。比例尺：主圖200微米，插圖1微米。

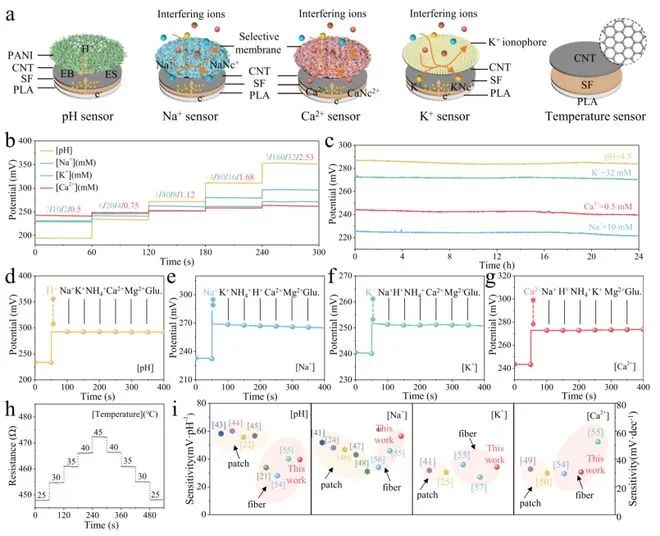

圖3驗證了多模態傳感器的卓越性能。pH傳感器利用聚苯胺（PANI）的質子響應特性，離子傳感器則通過離子載體選擇性結合目標物（圖3a）。所有傳感器在生理范圍內呈線性響應（圖3b），抗干擾測試顯示常見離子（葡萄糖、銨根等）僅引起<1 mV信號波動（圖3d-g）。溫度傳感器在25-45°C區間響應穩定（圖3h）。與現有貼片式或纖維式傳感器相比（圖3i），該紡絲傳感器靈敏度處于領先水平，且長期穩定性優異（60天內信號衰減<1.66%）。

圖3 | 紡絲多模態傳感器的傳感性能 a) pH、Na?、K?、Ca2?和溫度傳感器的結構及機理； b-c) 傳感器在PBS溶液中的電位響應（b）與長期穩定性； d-g) pH（d）、Na?（e）、K?（f）、Ca2?（g）傳感器對1mM干擾離子的選擇性； h) 溫度傳感器在生理溫度區間的響應； i) 本傳感器與已報道貼片/纖維式傳感器的靈敏度對比。黃色區域：貼片式；粉色區域：纖維式。

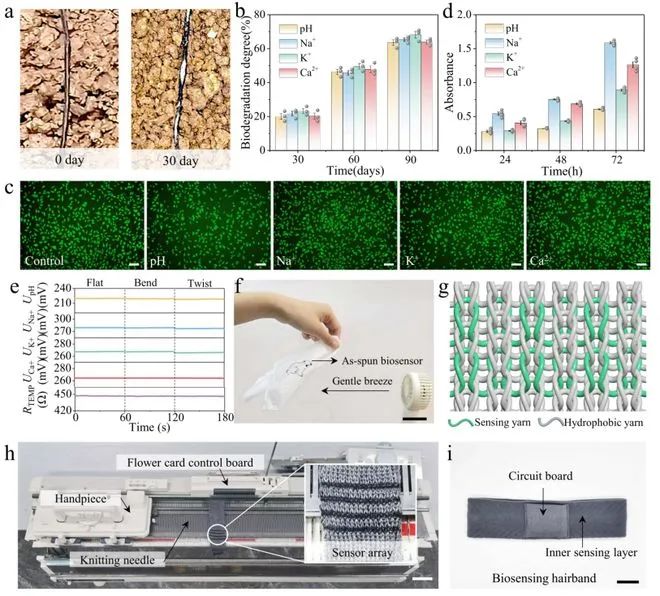

圖4證實了材料的生物相容性與魯棒性。埋土降解實驗顯示傳感器90天后失重率達68%（圖4a-b）。與小鼠成纖維細胞共培養72小時后，活/死染色顯示細胞存活率高（圖4c），CCK-8實驗證實無顯著細胞毒性（圖4d）。傳感器在彎曲、扭曲等變形下信號穩定（圖4e），經歷30次洗滌后仍保留97%初始性能。通過刺繡與針織工藝（圖4f-h），團隊成功將傳感紗線集成于織物并制成發帶（圖4i），其編織結構兼具透氣性與皮膚貼合性。

圖4 | 紡絲多模態傳感器的生物相容性與魯棒性 a-b) 降解過程中的光學圖像及失重率（n=3）； c-d) 小鼠上皮細胞培養72小時的熒光顯微圖像及CCK-8實驗結果（n=4）。比例尺：100微米； e) 不同變形下的傳感器穩定性； f) 紡絲傳感紗線刺繡真絲手帕的光學圖像（微風中）。比例尺：5厘米； g) 多傳感織物結構示意圖； h) 傳感織物連續制備過程。比例尺：5厘米； i) 定制多傳感發帶光學圖像。比例尺：3厘米。

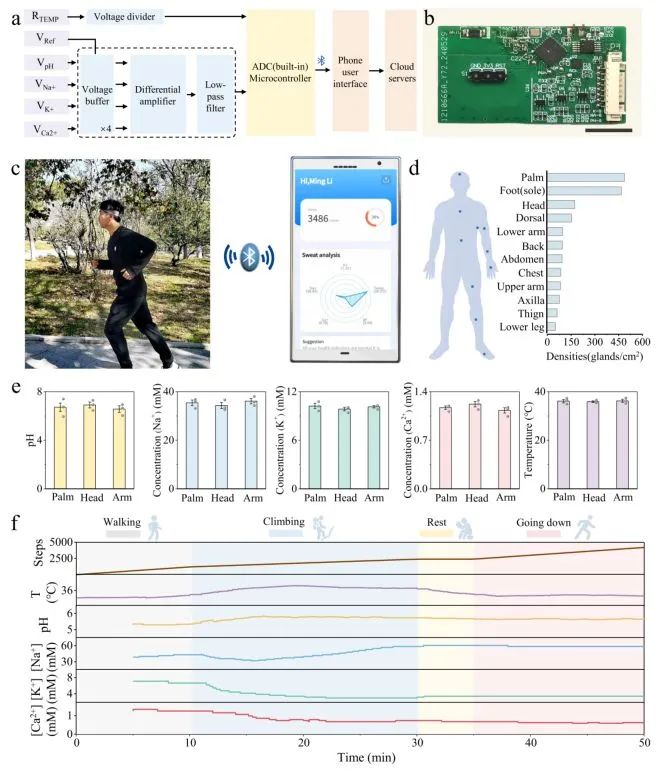

圖5演示了發帶系統的實地應用。定制電路板集成信號處理、藍牙傳輸及陀螺儀模塊（圖5a-b），受試者佩戴發帶運動時（圖5c），生理數據實時傳輸至手機端。系統在不同身體部位（手掌/頭部/手臂）采集的汗液數據一致性高（圖5e），50分鐘登山測試中（圖5f），pH值與電解質濃度變化趨勢符合生理規律，與原位檢測結果對比準確率超90%。

圖5 | 多傳感發帶系統的體表汗液分析 a-b) 電路模塊系統框圖及實物圖。比例尺：1厘米； c) 受試者佩戴發帶進行健康評估； d) 人體各部位汗腺密度分布； e) 不同身體部位汗液數據一致性（n=3）； f) 受試者運動期間連續多模態監測數據。

這項研究通過同軸濕法紡絲技術構建了無縫多孔傳感結構，解決了汗液定向傳輸與電子同步傳遞的難題。其環保材料與生物相容性設計支持長期皮膚接觸，無線發帶系統為遠程醫療與急救健康評估提供了可靠平臺，將推動實時健康監測技術的革新。

來源：高分子科學前沿
