在空調、冰箱等家電的電控系統里，有這樣一類“低調卻關鍵”的核心器件，默默掌控著壓縮機的呼吸節奏，直接影響著空調的能效、噪音與壽命。而今天我們要認識的ECN30622PN，正是眾多知名空調品牌信賴的核心驅動模塊。

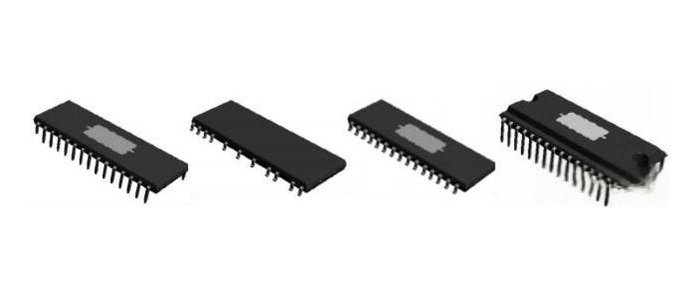

這款來自日立(現屬美蓓亞三美)的IGBT模塊，通過高度集成化設計，把 IGBT、FWDs(續流二極管)、驅動電路、保護電路 等全部集合在單一芯片內，實現了小型化、智能化和高可靠性。

01

高度集成，讓空間與效率雙贏

傳統的電機驅動方案往往需要多個分立元件，體積大、布線復雜，而ECN30622PN采用單芯片集成，不僅節省了空間，還大幅減少了焊點和接線，提升了整體可靠性。

適用電壓：最高600VDC，完美匹配200~240VAC電力系統

PWM控制：6路控制信號精準驅動6個IGBT元件

低壓供電：僅需15V低壓電源即可工作

這意味著，在空調這樣對空間和散熱要求苛刻的應用里，它可以輕松融入并穩定運行。

02

保護到位，安全有保障

空調長時間運行，尤其在夏天的高負荷工況下，功率器件的可靠性至關重要。ECN30622PN在安全保護方面可謂武裝到牙齒：

相反電勢檢測：避免異常電壓沖擊電路

防上下管同時導通：杜絕短路風險

過流保護 & 電流限制：保障IGBT不過載

過溫保護：防止器件在高溫下?lián)p壞

低壓檢測 & 故障指示：第一時間提示電源異常

這些功能的存在，讓它在空調、冰箱等家電中能穩定運行多年。

03

內置電源與輔助功能，更智能

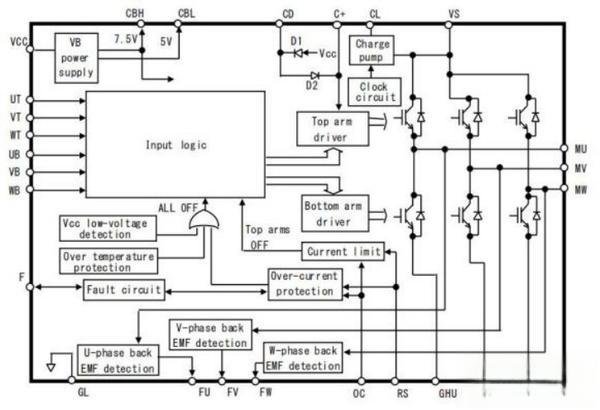

ECN30622PN不僅僅是一個功率驅動模塊，它還內置了電荷泵電路、時鐘電路、高壓二極管，并集成了5V和7.5V電源輸出，為外圍電路供電，減少額外元件需求。

此外，它還具備檢測電機自由運轉狀態的能力，這在空調壓縮機控制中非常重要，可以幫助系統更智能地切換工作模式，提高能效比(EER)。

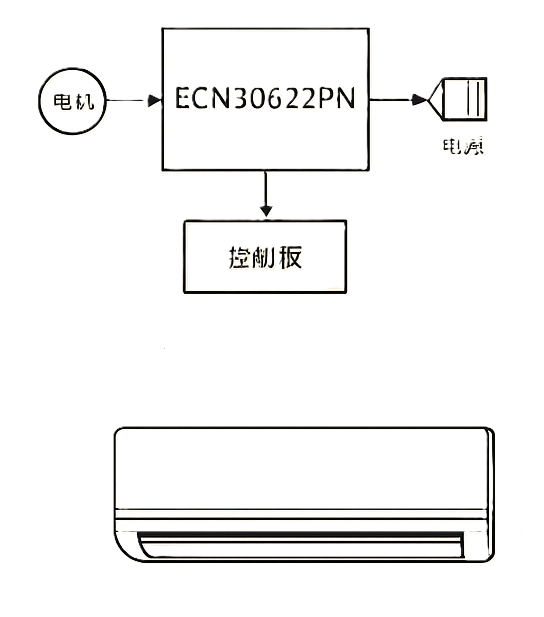

在市場上，美的、格力等一線品牌空調的壓縮機驅動模塊中，都能看到ECN30622PN的身影。它的穩定性和高性能，已經經過數百萬臺產品的驗證。

ECN30622PN以單芯片集成化解設計難題，用多重防護保障運行無憂。對于需要在有限空間內實現高效電機驅動和全方位保護的應用來說，ECN30622PN無疑是一個可靠之選。
