在工業自動化領域，視覺定位引導技術正成為提升生產效率與產品質量的核心驅動力。通過將高精度機器視覺系統與工業機器人深度融合，該技術能夠?qū)崿F(xiàn)微米級定位和復雜操作的自動化執行，廣泛應用于物料分揀、機器人搬運、引導加工等場景。

本案例將聚焦其在芯片制造中的典型落地案例——劈刀修磨，探討視覺定位引導如何賦能高精度加工。

一、視覺定位引導的核心優勢

視覺定位引導的本質，是通過工業相機與視覺算法獲取物體的精準位置、姿態及尺寸信息，并將其實時傳輸給機器人控制系統，從而驅動高精度作業。其核心優勢包括：

1. 微米級高精度定位

結合高分辨率工業相機、亞像素定位算法與精密運動平臺，可穩定實現1μm（0.001mm）級檢測與定位精度。

1. 適應性強

可處理不同形狀、尺寸及材質的工件，適應復雜多變的生產環境。

1. 效率與成本雙提升

減少人工干預與經驗依賴，縮短作業周期，降低人力與返工成本。

閉環質量控制：實時檢測與誤差補償，確保生產過程持續穩定在目標精度內。

二、典型應用場景

1. 物料分揀

通過3D視覺系統識別傳送帶上不同類型的物料，并驅動機器人以最優路徑抓取與分揀，顯著提升物流與制造業分揀效率，降低誤差率。

2. 機器人搬運

視覺引導系統可實時獲取物體位置與姿態，動態調整抓取姿勢與放置精度，確保在高速搬運中保持穩定性與準確性。

3. 精密加工引導

在機械加工領域，視覺定位引導可輔助機器人進行亞毫米甚至微米級的精密加工。例如芯片制造中的劈刀修磨，通過多點標定與自動路徑規劃，實現高精度研磨。

4. 3D視覺引導

在焊接、噴涂、點膠等工藝中，3D視覺技術可采集物體三維信息并指導機器人精準執行復雜軌跡。

三、視覺定位引導在劈刀修磨中的應用

在芯片封裝過程中，劈刀是用于將金線、銅線等鍵合到芯片焊盤上的關鍵工具，其同軸度直接影響芯片的切割質量與封裝可靠性。傳統加工方式在精度與效率上均存在不足，如精度依賴人工經驗、效率低、批次一致性差等。

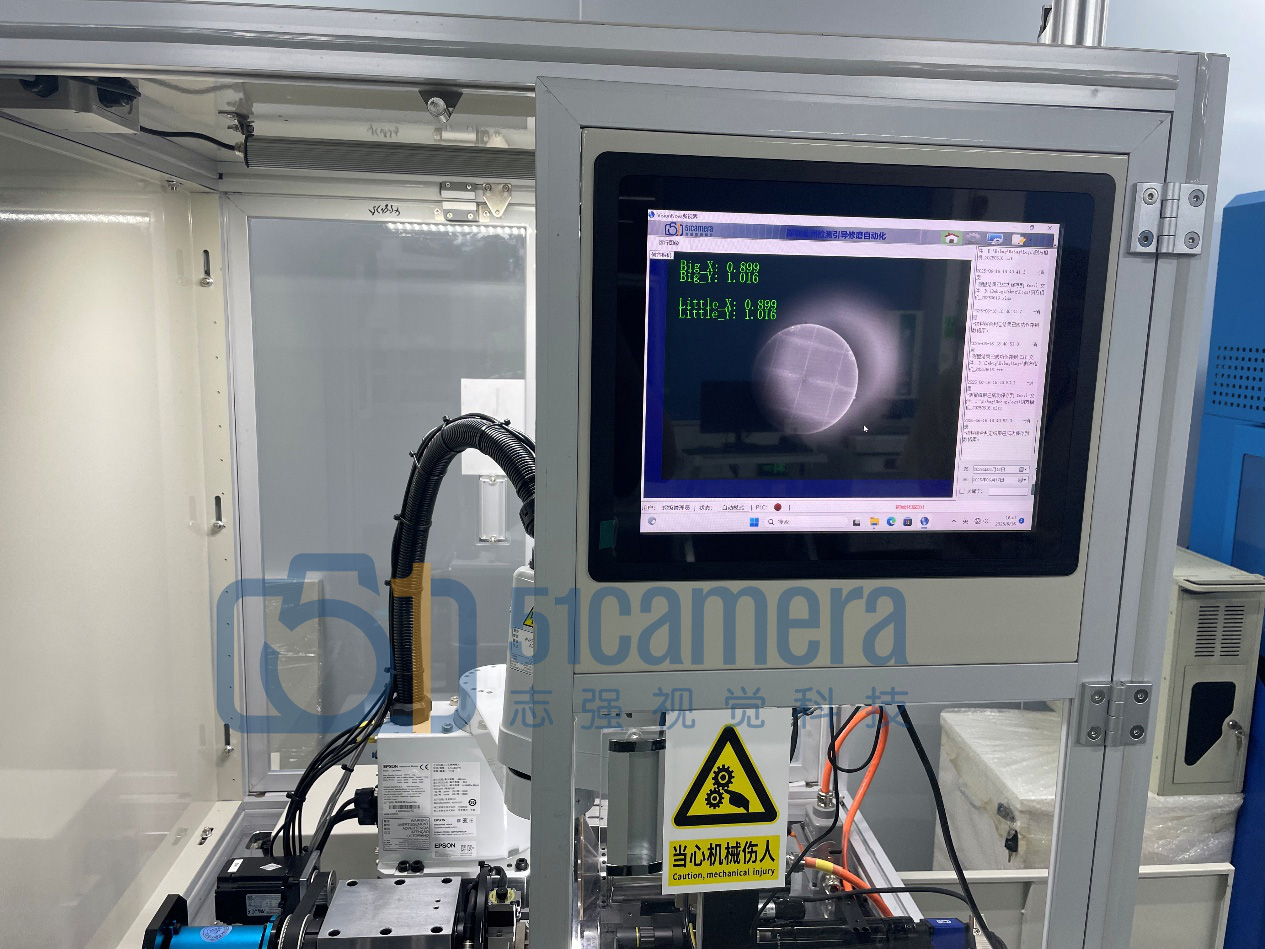

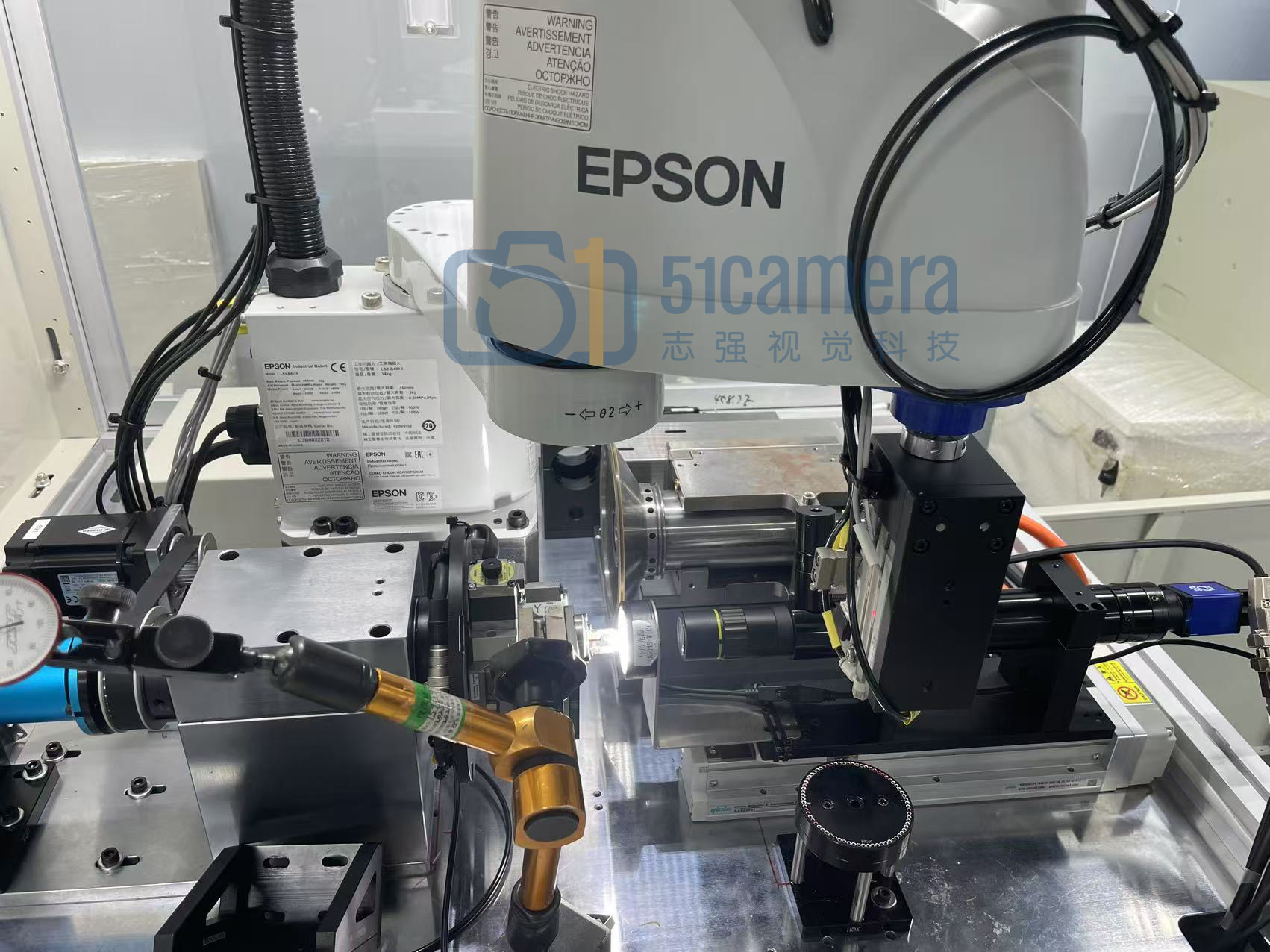

基于視覺定位引導與九點標定技術，我司開發了一套基于機器視覺引導的機器人修磨系統，實現了以下突破：

1. 亞微米級對位與檢測

在恒溫、防震的生產環境下，系統利用機器視覺快速、精準地定位劈刀，可以實現1μm級刀片位置與姿態檢測精度。

• 通過邊緣檢測與深度學習算法，自動識別刀刃磨損區域，生成最優修磨路徑。

2. 九點標定提升同軸度

采用九點標定技術，對劈刀九個關鍵點進行標定，使修磨后的同軸度公差從±0.005mm提升至±0.003mm以內，使一次加工良率提升至接近100%。

• 這一改進使切割應力降低，芯片切割邊緣裂紋率顯著下降。

3. 批量良率與效率雙提升

批量加工一次合格率穩定接近100%，廢品與返工率幾乎為零。

• 單件修磨時間由5分鐘縮短至3分鐘，效率提升40%。

1. 成本優化

減少對專業人員依賴，人力成本降低約35%。

• 設備利用率和產能提升，進一步降低單位成本。

四、技術優勢與產業背書

• 超高精度微米級定位：+0.003mm級加工精度，完全滿足半導體制造要求。
• 軍工級穩定運行：機器視覺核心部件結合成熟的視覺算法和運動控制軟件，可在復雜環境下實現24小時不間斷穩定運行。
• 易用性強：軟件設計人性化，人機界面直觀，普通操作員可在短期培訓后獨立作業。
• 成功率高：精準的視覺引導、實時誤差補償與閉環質量控制確保加工一次成功率接近100%，極大減少?gòu)U品與返工。
• 產業驗證：該系統搭載的軟件已在蘋果供應鏈的核心制程中穩定運行超十年，經過千萬次批量生產驗證，具備極高的可靠性與可復制性。

五、總結

視覺定位引導技術在劈刀修磨中的應用，不僅提升了加工精度與生產效率，還通過智能化、標準化手段減少了對人工經驗的依賴，為半導體制造企業帶來了顯著的成本優勢與質量保障。隨著工業相機分辨率、視覺算法與運動控制技術的持續發展，這一技術將在更多高精密制造領域落地，包括晶圓檢測、微電子封裝、精密光學加工等，為工業自動化向更高精度、更高效率邁進提供有力支撐。
