在航空航天、汽車、微電子和光學系統等領域，確保產品或設備在物流運輸和實際應用中的安全性和可靠性至關重要。企業通常通過振動臺模擬實際環境，進行振動測試以評估產品的性能和耐久性。

常用的測試方法包括正弦、隨機和沖擊振動測試。然而，如何快速、長時間地監測貨物在運輸或應用過程中是否受損，以及包裝或保護系統是否正常工作，始終是企業面臨的難題。

02

面臨的挑戰

對于工業級或消費級貴重貨品而言，生產良率至關重要。企業投入大量資源優化生產流程，如部署復雜的質檢設備和大量質檢人員，以確保產品達標。然而，對終端采購商來說，實際到手的貨物性能才真正反映產品質量。影響貨物及格率的因素不僅包括生產流程，還涉及物流中的包裝、運輸和環境等環節。

例如，包裝結構是否合理、能否有效保護貨物；運輸中的顛簸，如道路不平或鐵軌振動，是否導致貨物異常振動；車內的溫度、濕度和氣壓等因素是否影響貨物。為解決這些問題，宏集推出了高性能的HK-MSR無線物流監測記錄儀及配套方案。

03

HK-MSR物流監測解決方案

HK-MSR無線物流監測記錄儀是專門為無線的振動和環境監測而設計的，它可以實現三軸加速度、振動、沖擊、溫度、濕度、光照和氣壓等物理量的監測。

同時，該記錄儀的尺寸非常小，可以輕松安裝并部署在各種貨物和設備上。內置的高容量充電電池和存儲功能能夠讓企業無需考慮如何安裝部署配套的供電和存儲設備，僅需輕松將設備安裝于測試表面，即可快速啟動監測系統。

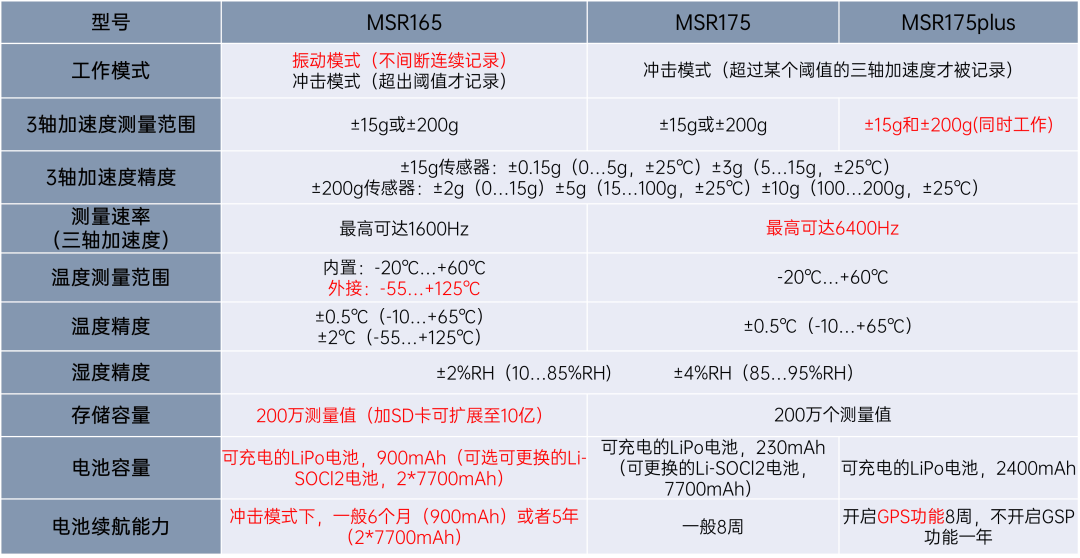

HK-MSR無線物流監測記錄儀具有三個型號，分別是HK-MSR165、HK-MSR175以及HK-MSR175plus。每個記錄儀具有不同的優勢功能：

HK-MSR175：選裝±15g或±200g的加速度芯片，實現三軸加速度監測，測量頻率最高可達6400Hz，適用于精確監測沖擊瞬間的加速度。同時支持溫度、濕度、光照等環境監測。

HK-MSR175plus：基于175型號，內置兩個加速度傳感器芯片，可同時監測±15g和±200g的振動，并配有GPS模塊，實現物流追蹤和警報。

HK-MSR165：具備獨特的振動模式，可長時間連續監測三軸加速度，提供大量振動數據，支持?jǐn)?shù)據處理、信號分析，以及通過機器學習進行高性能故障診斷和振動分析。

04

實機測試

在振動測試中，通常使用振動測試設備來施加振動。振動測試系統由振動臺、控制器、傳感器和數據采集系統等組成。振動臺用于產生振動，控制器用于控制振動的參數，如頻率、振幅和波形等。

我們使用HK-MSR165來同步監測產品或設備在振動測試中所感受到的振動狀態，并將數據導入處理軟件中作簡單處理和分析。

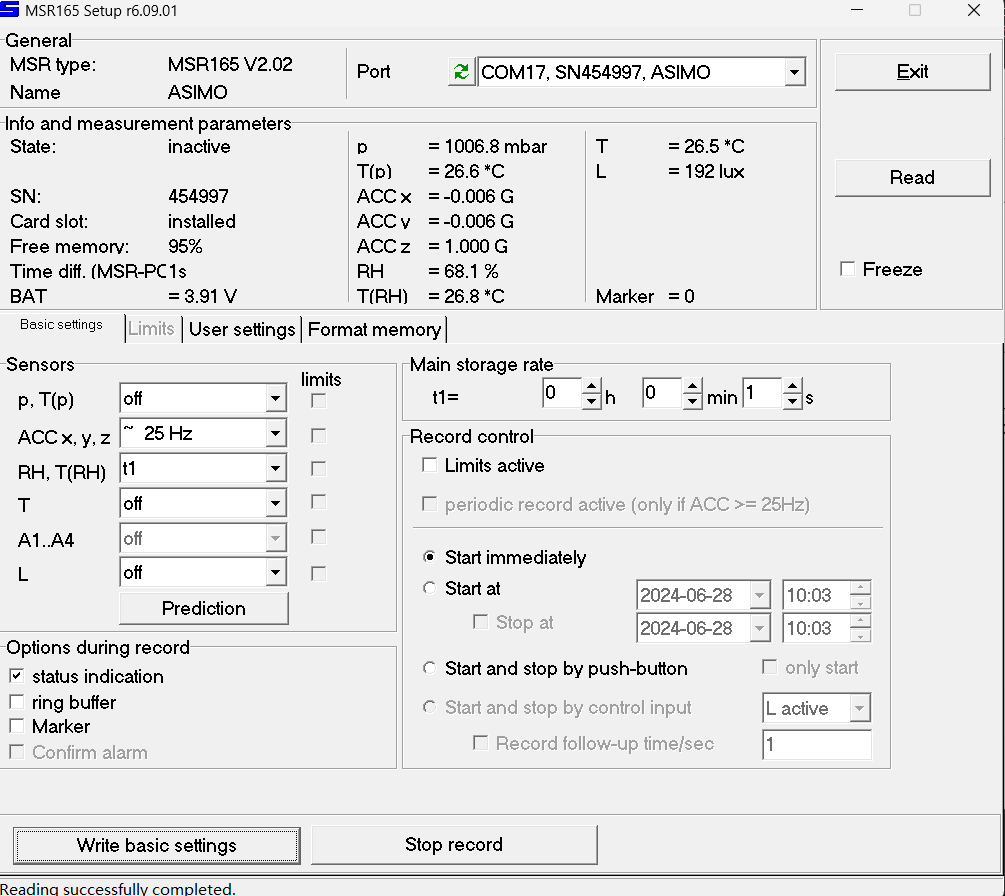

首先，我們寫入HK-MSR165的配置文件，其中加速度測量頻率為25Hz，溫濕度記錄周期為1s。隨后設定啟動時間，進入實驗室后開始實機驗證。

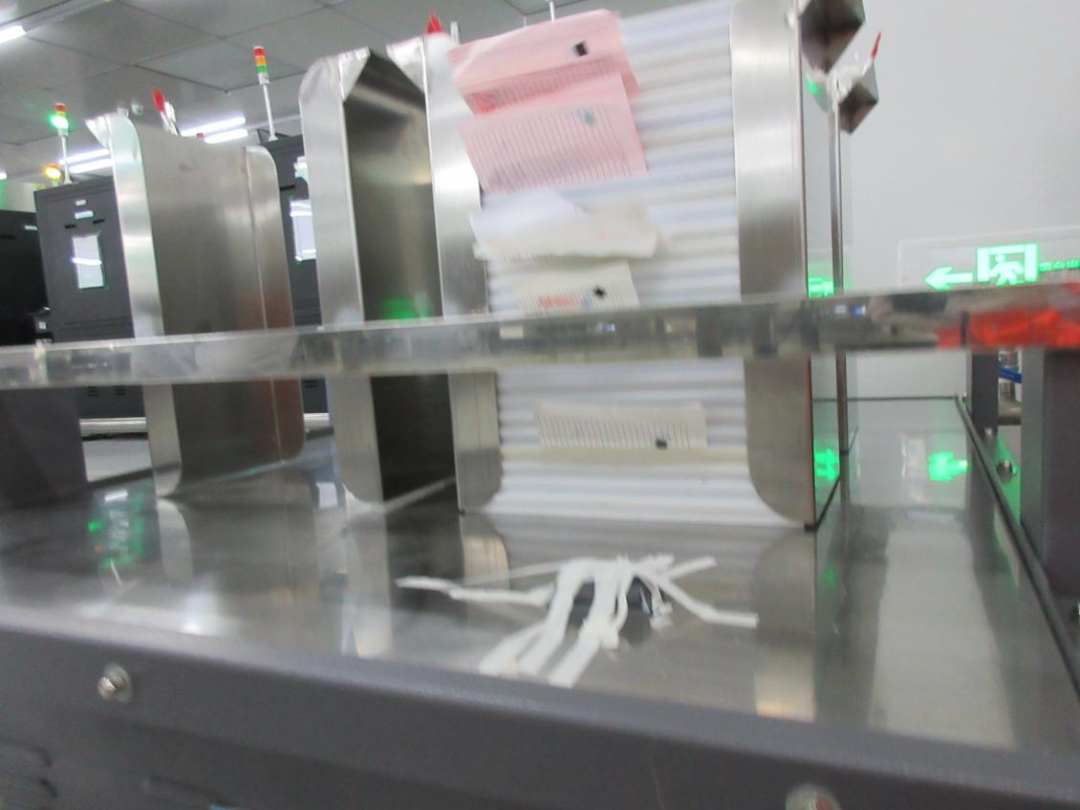

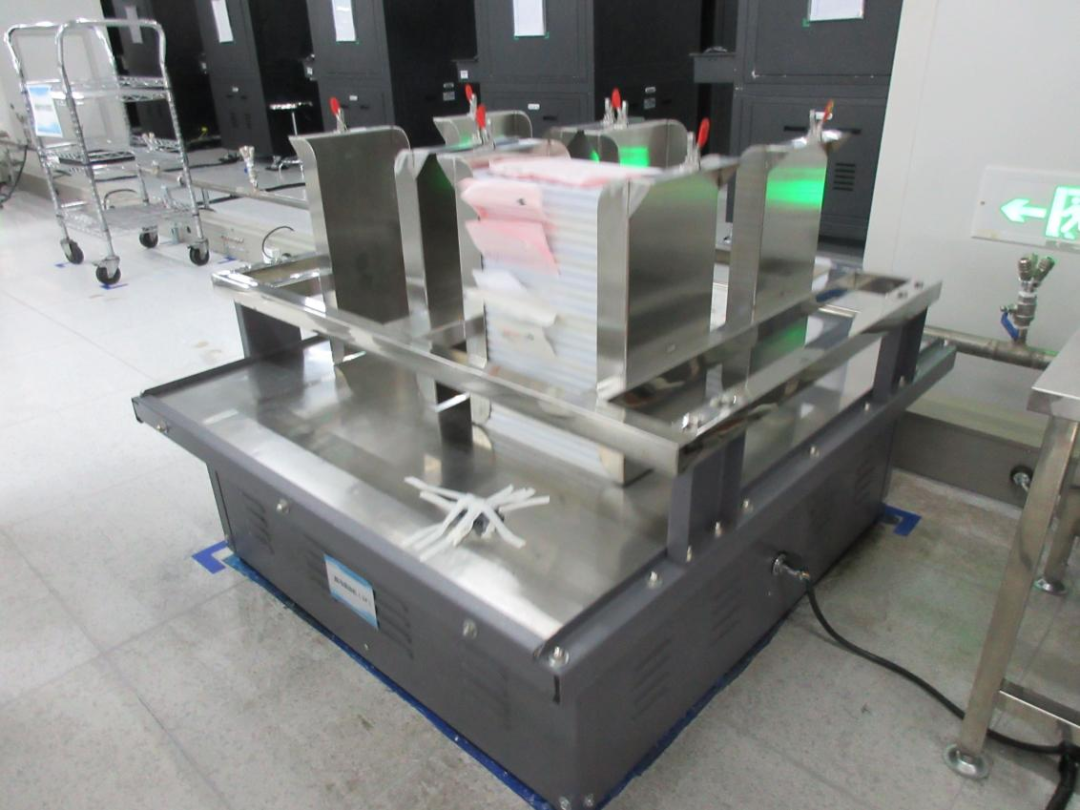

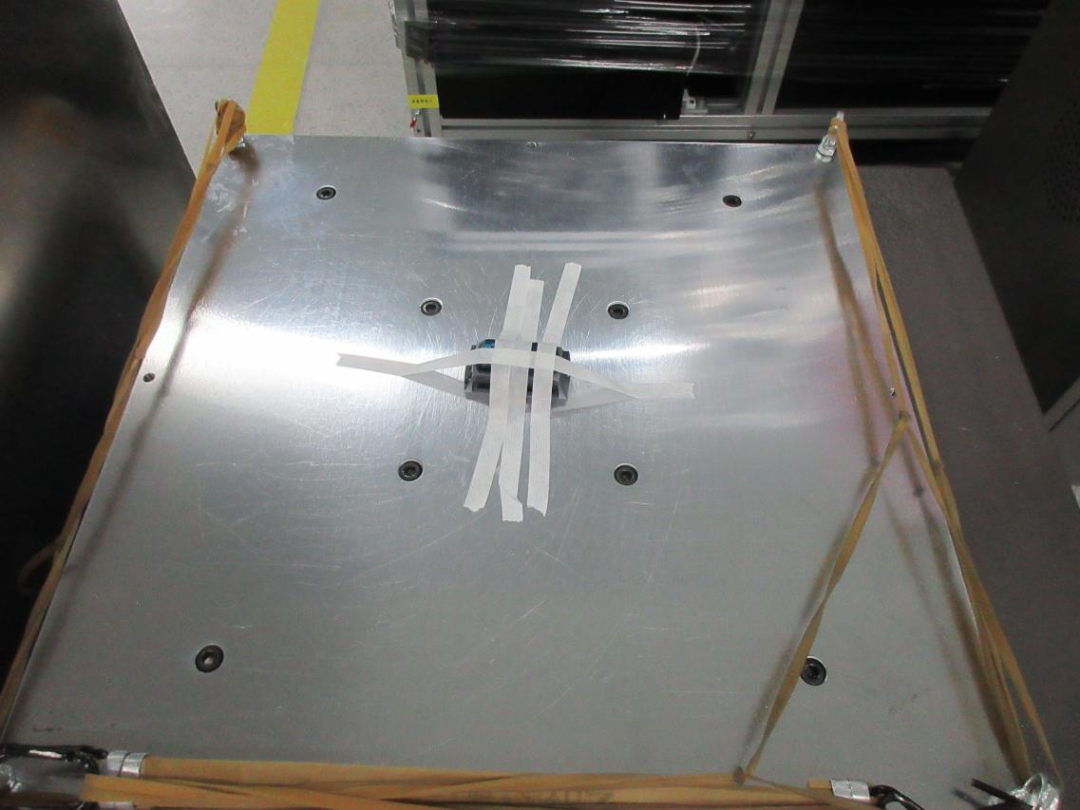

將HK-MSR165安裝于環形振動臺，該振動設備會產生兩個軸向的環形振動，而第三個軸沒有振動發生。最開始，HK-MSR165的安裝方向并不嚴格與空間軸向平行，監測一段時間后我們調整了記錄儀位置使其與振動方向基本平行。

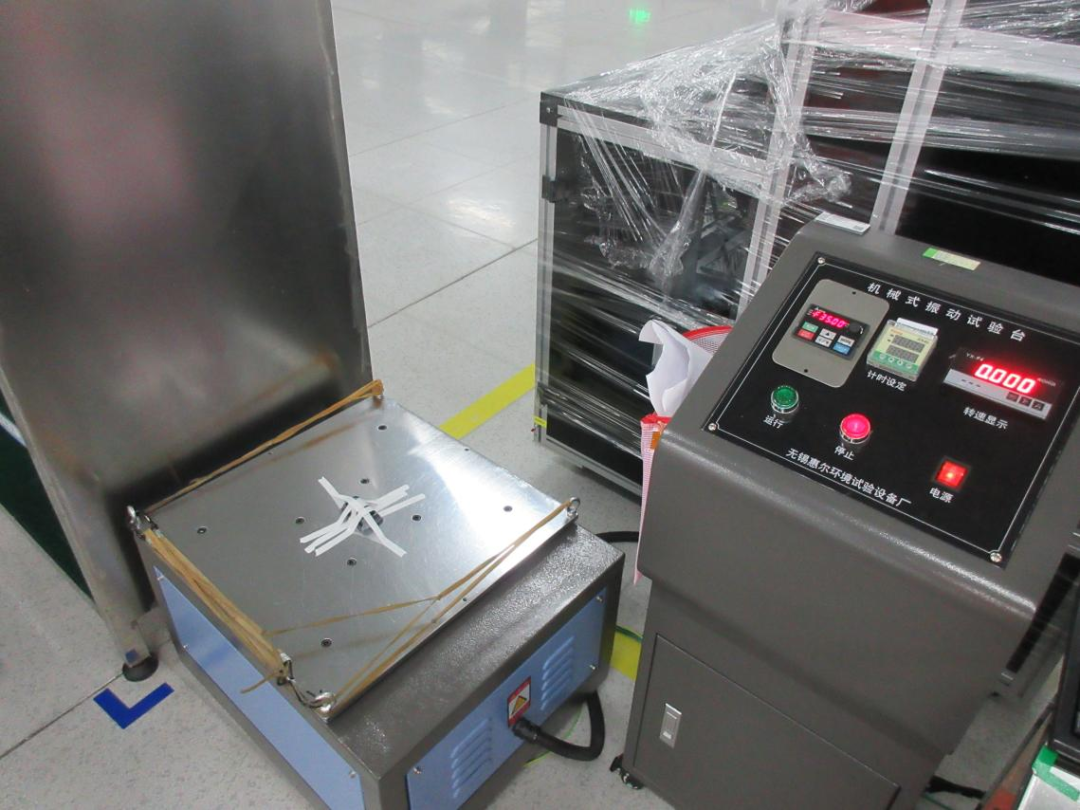

隨后，我們將記錄儀安裝在垂直振動臺上，該振動設備只會產生豎直軸向上的周期振動，而其余倆軸沒有振動發生。

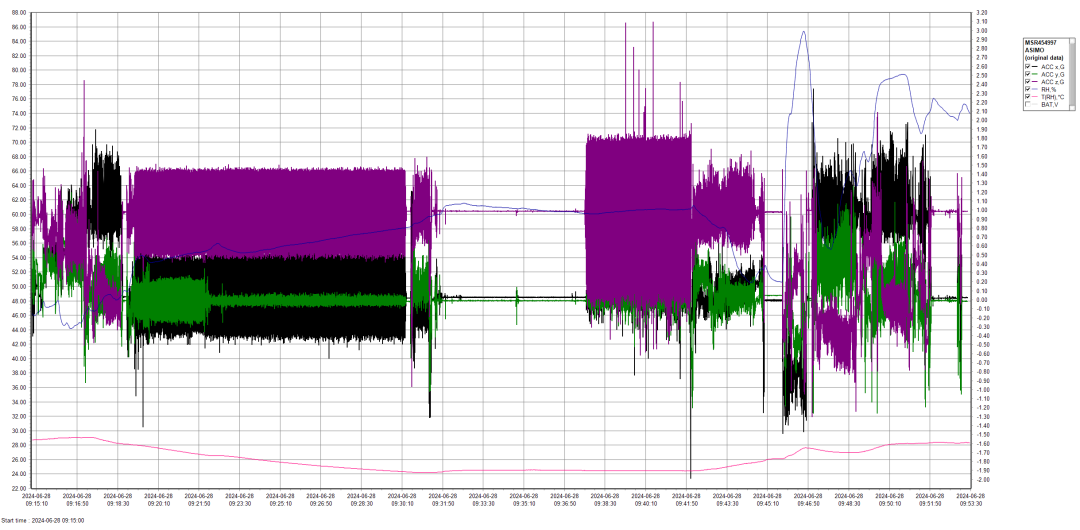

測量完成后，取出記錄儀并離開實驗室，讀出環境監測結果，如下圖所示：

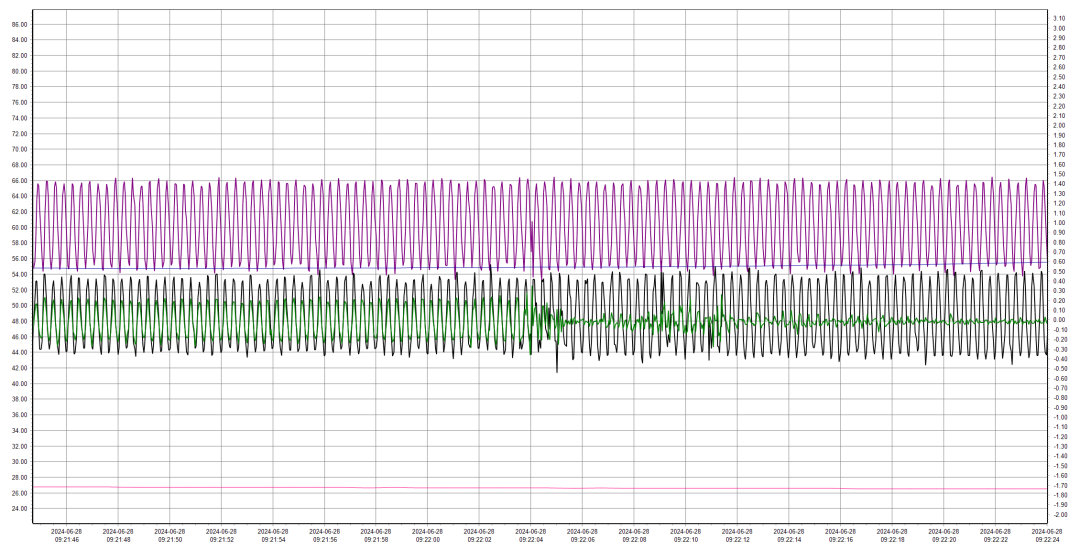

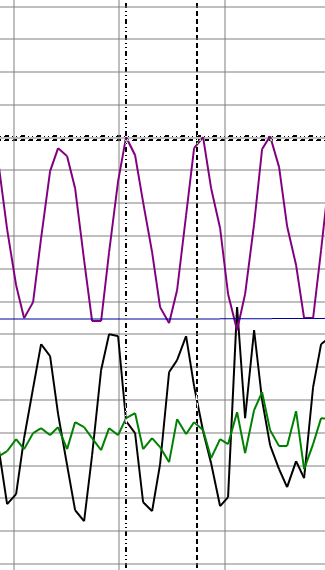

對其中環形振動測試部分進行放大，我們得到下圖所示的振動細節?？梢源_認環形振動臺產生了-0.4至+0.5g的周期環形加速度。

此外，標注出臨近兩個峰峰值，我們確認振動的周期為0.333s，即機械的振動頻率為3Hz，1秒內產生三次循環振動。

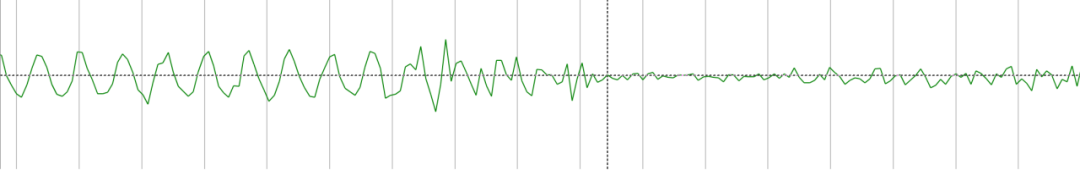

單獨取出振動強度發生變化的y軸方向，其對應為我們在測試過程中調整了記錄儀安裝方向，確認完成安裝時間為9時22分。

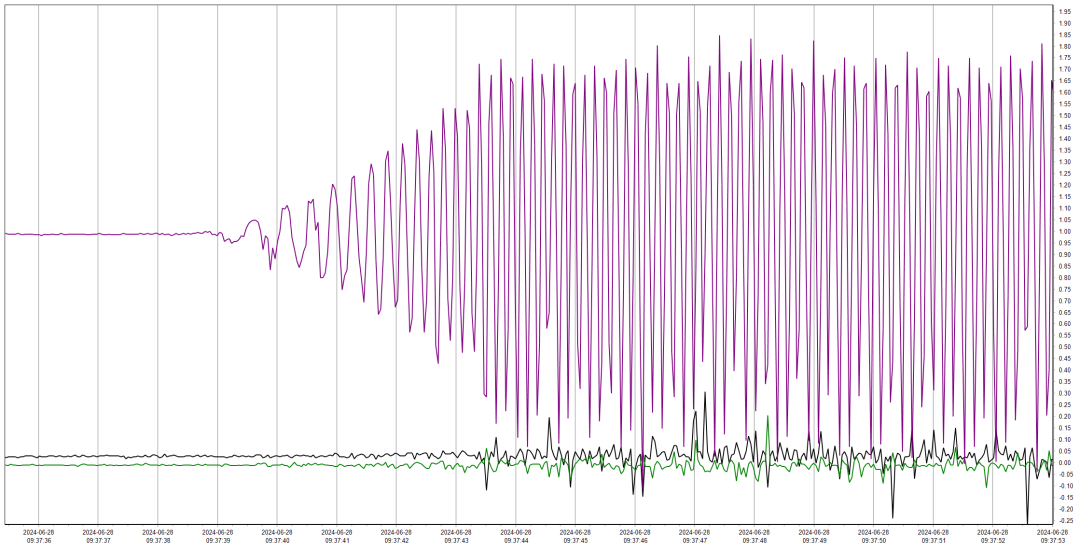

最后，我們單獨提取出豎直振動的測試數據，如下圖所示。

可以看到豎直振動臺啟動后平臺的運動會受迫緩慢加強并達到穩定。而另外兩軸的方向上基本沒有振動發生。同樣地，記錄相鄰峰峰值間的時間，我們確認振動周期約為175ms，即振動頻率為5.7Hz左右。

04

實現效果

HK-MSR系列無線環境記錄儀高度集成，用戶可輕松部署于各個生產或物流環節，無需復雜的監測系統搭建。它能夠幫助客戶以低成本實現產品包裝優化、高精度環境檢測、生產設備狀態監測等復雜流程，從而提升產品及格率和客戶滿意度。
