在電子產品深刻改變?nèi)祟惿a(chǎn)生活方式的今天，大家對于無線充電技術早已不陌生，日?？梢越佑|到的消費類電子產品諸如手機、電動牙刷都可以使用，但你有沒有想過為什么這項技術現在才開始流行，它背后有哪些原理與奇妙的現象，已經被用在了哪些你可能不太熟悉的場景，未來又會怎樣改變我們的生活呢？本文就來一一道來。

01

什么是無線電能傳輸技術

顧名思義，無線電能傳輸（Wireless Power Transfer）就是不依賴線纜將能量從發射端傳遞到接收端，廣義上來講許多物理機制下的能量載體都可以用來完成該技術，超聲波、激光、微波等等，但它們都不是今天故事的主角，在成本、安全性、傳輸距離多種因素的考慮下，日常應用場景下人們選擇了低頻電磁波（幾十kHz到幾百kHz）的形式來完成能量的傳輸。而建立磁場最簡單的方式就是繞制線圈，建立電場則是用金屬平板，然而金屬平板以空氣為介質形成的電容大小比較敏感，參數并不穩定，同時制造過程中可能遇到難以實現器件間絕緣等問題，我們遇到的就是用線圈傳遞能量的方案了。而由于線圈間是通過磁場作用，也就是法拉第電磁感應定律作用，這種能量傳遞方式又被稱為感應式無線電能傳輸。

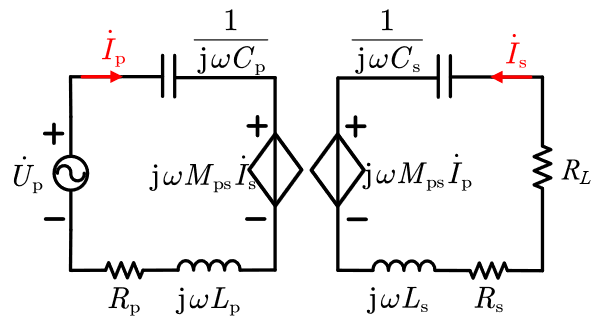

圖1. 手機無線充電示意圖（左）和磁共振式無線電能傳輸電路模型圖

其實感應式無線電能傳輸可以理解為把變壓器中的磁芯拿掉了，降低了互感（互感越大，原邊流過一定電流時副邊能感應到的電壓越大）時的工作狀態，如果兩個線圈離得比較近，該方法也能達到不錯的效率。但是為了傳輸更大功率或更遠距離，人們提出了磁共振式無線電能傳輸技術，其實原理很簡單，既然互感大大降低了，那就存在自感使得系統中無功功率太大，那我們使用電容將這多余的無功進行補償，此時如果工作頻率和原副邊電路中電容電感諧振頻率相同就可以大大提升傳輸效率！其實這種方法和特斯拉線圈是一個原理，不同之處在于我們往往使用功率半導體來實現電路的通斷進而產生合適頻率的交流輸入，而特斯拉則利用空氣擊穿與否來導通關斷電路，另外其副邊的回路是通過環狀電極對地電容形成的。

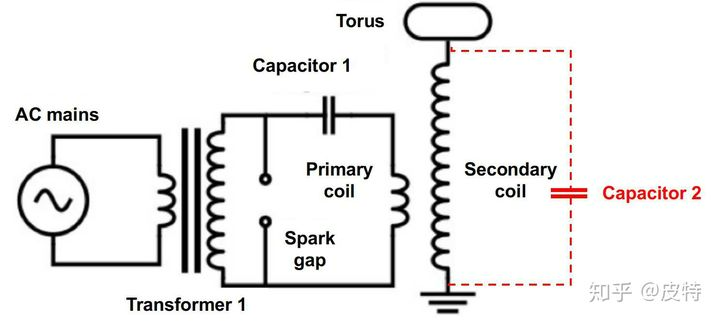

圖2. 特斯拉線圈電路模型（左）和放電效果圖

你可能會好奇，既然只是利用低頻的電磁場來傳遞能量，那為什么到2010年之后該技術才逐漸流行起來呢？我覺得可能有以下幾個原因：一是半導體技術的限制，盡管磁共振式無線電能傳輸在一百多年前就被發現，但是特斯拉線圈外有火花，既不可控也不安全，這是沒有半導體器件做電子開關導致的技術方案，而從上世紀80年代以來，功率半導體技術突飛猛進，才可以用逆變器實現可控的交流源輸入；二是移動設備的供電需求，在iPhone問世后，大家對各類移動電子設備的依賴加強，而電池?zé)o法滿足長時間的工作，反復插拔是不太簡潔與優雅的充電方式，因此人們有了這樣的需求；第三是電池技術的進步，早在1961年美國通用電氣公司就推出了電動牙刷這類產品，但是由于安裝的是鎳鉻電池，壽命短，體積大，因此沒有流行起來。

02

應用領域

手機無線充電

基于磁共振無線電能傳輸技術你可以輕松地將手機放在充電墊上，而不需要插拔充電線。在該領域中，Qi（發音為“氣”）標準是目前最為流行和普及的一種標準。Qi標準由Wireless Power Consortium（無線電力聯盟）制定，它確保了不同品牌和型號的設備都可以兼容使用相同的充電墊。這意味著，你可以使用一個Qi兼容的充電墊來給你的手機或其他Qi兼容設備充電，而不需要擔心兼容性問題。目前支持Qi協議的常見手機廠商有，蘋果、三星、小米、華為等，其中小米和華為也推出了功率更高的私有無線充電協議。而且，越來越多的汽車也開始配備無線充電功能，讓你在行車途中也能隨時為手機充電。

感應加熱技術

感應加熱是一種利用電磁感應原理來產生熱量的方法。它通過將交流電流通過一個導體（通常是銅或鋁等高導電率材料制成的線圈），從而在導體周圍產生變化的磁場。當這個變化的磁場穿過鄰近的導磁材料（如鐵、鋼等）時，會在其中產生渦流。由于金屬內部存在電阻，這些渦流流動時會產生熱量，從而達到加熱的目的。在該領域能量傳輸?shù)慕邮斩俗優榱隋侒w，可以使用單純的感應式無線電能傳輸，也可以利用磁諧振式來提高效率和抗偏移性。感應爐灶是感應加熱技術的一個典型應用。在感應爐灶中，線圈中通過高頻交流電流產生磁場，當放置鐵質炊具在爐面上時，炊具底部的金屬材料就會產生渦流并迅速發熱，進而加熱炊具內的食物。感應爐灶響應快，熱效率高，且易于清潔，因?yàn)橹挥写毒叩牡撞恐苯颖患訜?，爐面本身并不發熱。

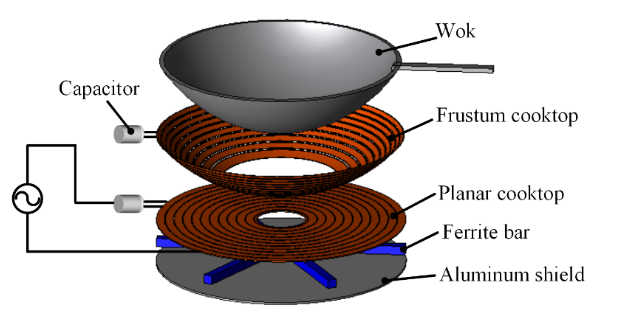

圖3. 磁諧振式無線電能傳輸用于感應加熱示意圖（左）和博世感應爐灶（右）

電動汽車無線充電

電動汽車在我國已經越來越常見，其替代傳統燃油車也是我國能源轉型，雙碳目標的重要一環，然而目前電動汽車的電池占據車身很大一部分空間、重量與成本，對電動汽車進行無線充電則提供了另一種簡潔高效的供能方式。例如自動泊車和無線充電相結合，不需要手動插拔充電槍，這大大提高了充電場所在天氣惡劣時的安全性；又比如在城市中的交叉路口或其他停車位增設無線充電功能，可以降低有線充電的次數，延長城市中的續航。

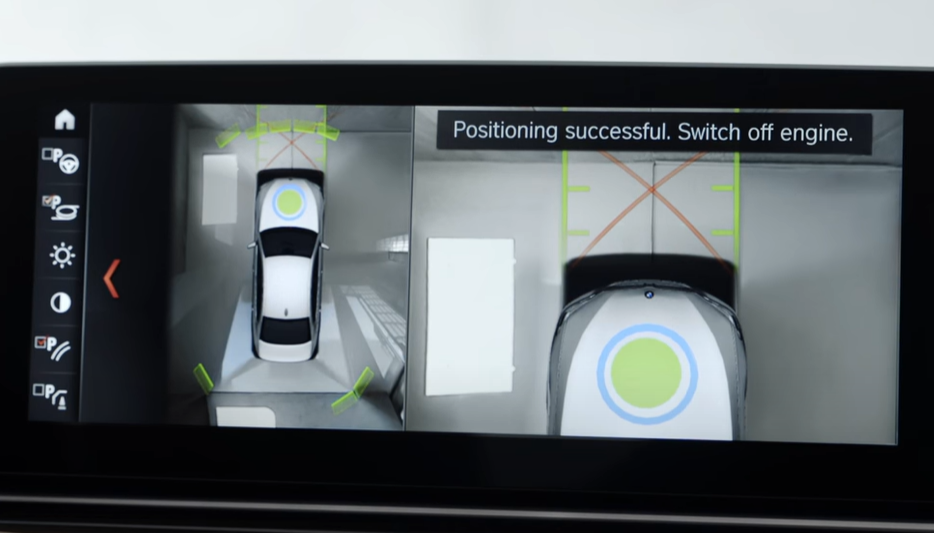

圖4. BMW 530e iPerformance無線充電前停車影像（左）以及充電示意圖

目前，已有一些汽車制造商在部分車型中使用了無線充電技術。例如寶馬在其 530e iPerformance中配置了BMW Wireless Charging，這是第一款配備該技術的量產車型；奧迪部分混動車型如A8L e-Tron也支持無線充電，其過程如圖5所示；沃爾沃將為瑞典地區的XC40純電版本提供無線充電服務；特斯拉與國內廠商智己也將在未來的車型中使用該技術。目前研發電動汽車無線充電時間最長的商業公司是Witricity，其成熟方案可以在22kW功率傳輸下，效率達到92%以上.

03

發展與挑戰

從發展前景看，隨著科技的不斷進步，無線電能傳輸技術的效率和穩定性不斷提高，使得其在各個領域的應用得以擴展和深化。它將不僅僅局限于手機充電和家用電器，還在電動汽車、醫療設備、工業機器人等領域得到應用，為各行各業帶來了更大的便利。除此之外，諸如Qi標準等的制定和推廣，有助于統一無線充電技術的規范和標準，提升了設備的兼容性，推動了技術的普及和應用。

然而不可否認目前無線電能傳輸技術還存在以下挑戰，一是能量傳輸效率相對有線傳輸還有一定的差距，特別是在遠距離傳輸和大功率傳輸方面，還存在一定的挑戰。二是該技術涉及到電磁輻射和電磁波的傳輸，可能對人體健康和周圍電子設備造成干擾，因此需要更加嚴格的安全標準和監管措施。三是無線電能傳輸技術的設備和基礎設施建設成本較高，而且商業模式和盈利模式尚未完全成熟，需要進一步探索和完善。四是盡管已經出現了一些標準，但行業內仍存在著多種不同的技術和標準，這對于技術的推廣和市場化造成了一定的阻礙。

綜合而言，無線電能傳輸技術作為一項前沿的科技，發展的機遇與挑戰并存。只有充分發揮技術創新的優勢，積極應對各種挑戰，才能推動該技術持續健康地發展，并為人類社會帶來更多的便利和進步。
