LM185-1.2-N/LM285-1.2-N/LM385-1.2-N 是微功率 2 端子帶隙穩壓二極管。它們的工作電流范圍為10μA至20mA，具有極低的動態阻抗和良好的溫度穩定性。片上微調用于提供嚴格的電壓容差。由于LM185-1.2-N帶隙基準電壓源僅使用晶體管和電阻器，因此噪聲低，長期穩定性好。

LM185-1.2-N 的精心設計使該器件對容性負載具有極強的耐受性，使其易于在幾乎任何參考應用中使用。寬動態工作范圍使其可用于各種電源，并具有出色的調節能力。
*附件：lm185-1.2-n.pdf

LM185-1.2-N 的功耗極低，可用于微功率電路。該基準電壓源可用于制造電池壽命接近保質期的便攜式儀表、穩壓器或通用模擬電路。

此外，寬工作電流使其能夠用更嚴格的公差部件替換舊基準電壓源。

LM185-1.2-N的額定工作溫度范圍為?55°C至125°C，LM285-1.2-N的額定工作溫度范圍為?40°C至85°C，LM385-1.2-N的額定工作溫度范圍為0°C至70°C。 LM185-1.2-N/LM285-1.2-N 采用密封 TO 封裝，LM285-1.2-N/LM385-1.2-N 也采用低成本 TO-92 模制封裝，以及 SOIC 和 SOT-23。

特性

• ±1% 和 2% 初始公差
• 工作電流為10μA至20mA
• 1Ω 動態阻抗
• 低溫系數
• 低電壓基準電壓源—1.235V
• 還提供 2.5V 器件和可調器件
• 分別為 LM185-2.5 系列和 LM185 系列

參數

方框圖

?一、產品概述?

1. ?核心特性?
   • 初始精度：±1%和±2%兩種規格
   • 工作電流范圍：10μA至20mA
   • 動態阻抗低至1Ω，溫度系數優異
   • 基準電壓：1.235V（另有2.5V和可調版本可選）
2. ?應用場景?
   • 便攜式儀表、微功耗電路設計
   • 替代傳統基準源，提升精度和能效
   • 典型電路包括電池供電穩壓器、精密電流源、溫度計等

?二、技術參數?

• ?電氣特性?
  • 反向擊穿電壓：1.223V~1.26V（25℃）
  • 寬帶寬噪聲：60μVrms（10Hz-10kHz）
  • 長期穩定性：20ppm/1000小時
• ?溫度范圍?
  • LM185-1.2-N：-55°C~125°C（軍規級）
  • LM285-1.2-N：-40°C~85°C（工業級）
  • LM385-1.2-N：0°C~70°C（商用級）

?三、封裝與引腳?

• ?封裝選項?
  • TO-92（直插式）、SOIC-8（表貼）、SOT-23（微型表貼）
  • 軍用級提供TO金屬密封封裝
• ?引腳配置?
  • 2引腳（TO-92）或3引腳（SOT-23，含散熱焊盤）

?四、典型應用電路?

1. ?基礎電路?
   • 9V/1.5V電池供電的微功耗基準源
   • 5V/10V穩壓器（靜態電流低至20μA）
2. ?高級應用?

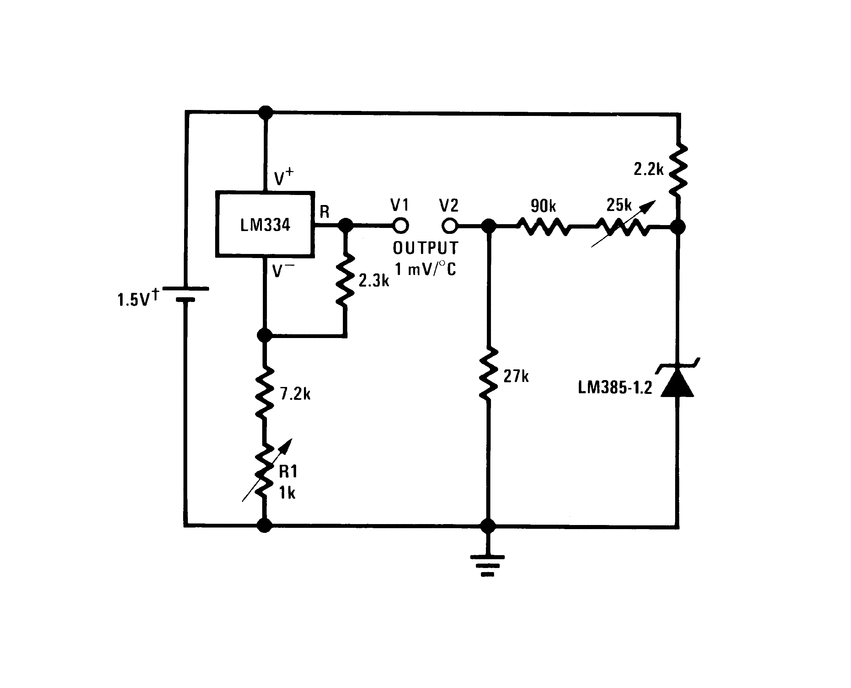

   • 0°C~100°C溫度計（1μA/°K輸出）
   • 熱電偶冷端補償電路（50μA超低功耗）

?五、可靠性數據?

• ?絕對最大額定值?
  • 反向電流：30mA
  • ESD防護：2kV（人體模型）
• ?熱特性?
  • TO-92封裝熱阻：180°C/W（0.4英寸引線）
